QJB3/8-400/3-740S潜水搅拌机可旋转方向

 主机结构：

（1）潜水搅拌机是能够整体密封设计、潜水型。所有部件，包括电机、齿轮箱和叶轮等，都应能够在下列水下条件下长时间、连续运行：介质温度0～40℃、介质pH值在4～10之间、
          动态粘滞度在7～23×10-6之间、轴承和密封处升温不得高于35℃、介质密度≤1.1×103kg/m3。

（2）潜水搅拌机具有足够的搅拌或推流功能，保证池内污泥能充分混合，确保池底流速≥0.3m/s，并保证潜水推流器/搅拌器在任何工况条件下不过载。

（3）潜水搅拌机水平安装以确保水在流动过程中固、液均匀分布，并防止固体沉淀。

（4）潜水搅拌机能在全浸没的条件下连续运行、间歇运行和长期停止状态后恢复运行，在整个运行过程中须保持无振动平稳运行，运行时间至少为10000小时。

（5）潜水搅拌机附件和电缆在20m水深无泄漏损失，可连续潜水。

（6）潜水搅拌机的所有旋转零件应在制造时进行动平衡试验，精度应不低于ISO940 G6.3级。

（7）轴承采用高质量的终身润滑轴承，采用SKF或FAG品牌的进口产品，轴承使用寿命（L10）大于100000小时。

（8）机械密封碳化钨和氟橡胶密封组件，抗腐蚀性强，使用寿命增加。

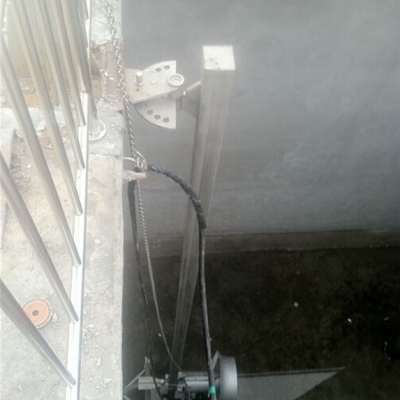

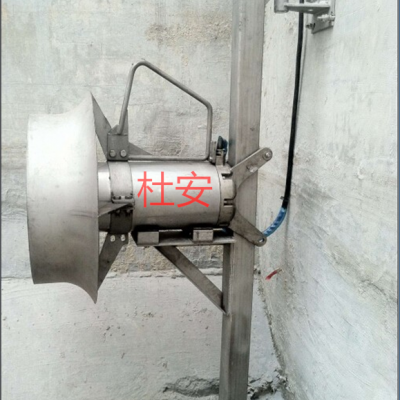

提升导杆带有焊接的底座，高度适合将潜水推流器/搅拌器牢固地提升出池面。导杆顶部应配备锁定平台，平台可提供导杆一个特殊的转角。每台潜水搅拌机配备便于安装的支架，支架可在180度范围内旋转。

4.9.2 材料

A.所有材料须过硬、种类的高质量材料，这些材料是制造厂较新使用而非淘汰产品，没有任何缺陷和不良，适用于设备的连续运转。

B.除须提供给业主所有与之合作提供这些设备和材料的生产厂家名称及所供设备的性能和有关附属资料外，在特殊情况下，还须提供为验证和承认的设备或材料样品，未被承认的产品不能装配和使用。

C.江苏杜安环保QJB潜水搅拌机与潜水推流器制造工艺必是现代严格的标准和较高水准。

D.潜水搅拌机主要零件材料应符合以下要求：


说明：表面防腐高等级环氧防腐涂料体系保护，较小厚度320m

所有设备的全部材料适用于污水腐蚀环境。材质为304不锈钢或316不锈钢。

 QJB3/8-400/3-740S潜水搅拌机可旋转方向


江苏杜安环保QJB3/8-400/3-740S潜水搅拌机：

本节说明潜水推搅拌机的设计、制造、工厂试验的技术要求。

总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的产品。

规格及供货要求：

潜水搅拌机为成套装置，配套完整的潜水电机；设备的保护元件，包括电机泄漏保护，电机过热保护；电机固定架、限位固定链、导轨、紧固件、起吊葫芦、水上提升装置等；10米水下电缆；有效和牢固运行以及安装所必需的安装附件。

其中由机械设备配套的控制箱（或接线箱）至其所控设备之间的动力及控制线缆（包括水下电缆）由江苏杜安环保主机配套供应，其长度为标配10米，并满足工程要求。

生产经验及资格

江苏杜安环保潜水推流器、潜水搅拌器轴承和机械密封商为NSK品牌和碳化钨材质。

质量要求

江苏杜安环保QJB潜水搅拌机、潜水推流器负责其整体系统的安装调试和正常运行。

潜水搅拌机安装说明：

江苏杜安环保QJB潜水搅拌机，潜水推进器严格按照生产厂家的说明和建议在图纸规定的位置进行安装，提供厂家建议的设备保修期的运行所需油脂。地脚螺栓提供和安装，并符合生产厂家的要求。

混凝土基础

潜水搅拌机基础由土建供应商负责。协调土建供应商以确保基础位正确。砼强度等级满足搅拌机安装与运行的需要，除非有其他的规定，基础螺栓在灌浆时正确放置。
