QJB15/12-620/3-480潜水搅拌机不排水安装方法

江苏杜发环保生产技术前沿、结构合理、牢固、成熟可靠的潜水搅拌器，潜水搅拌泵。

设备、电动机及其辅助设备的性能满足工艺要求，减速机传动装置的设计寿命不小于75000小时，设备无机械问题运行不小于4000小时；能在电机全浸没条件下每日24小时连续运行、间歇运行和长期停止状态后恢复运行。

潜水搅拌机的轴承寿命不小于100000小时，整机使用寿命不小于10年。

潜水搅拌机的电机和螺旋桨采用直联方式，能承受所有的轴向和径向的荷载。

电缆采用YCW防油橡套电缆，电缆密封采用特制硫化橡胶接头。

确保供货完整，满足安装运行要求为原则，如在安装、高度、运行中缺项（属供货范围内），由供方无偿补足。

电机有足够的额定功率，当潜水搅拌机在其特性曲线的任何一点上运行时，电机都不会超负荷。

潜水搅拌机的特性曲线“搅拌机P-Q”曲线满足设计的要求。

潜水搅拌机的“P-Q”特性曲线在工作范围内应是平稳的，不得有电机过载现象。

潜水搅拌机在整个运行工况条件下，必须运行平稳、灵活、无振动、无异常响声。

潜水搅拌机按24小时连续满负荷运行进行设计和制造，电机及各部轴承与密封结构等的温升不大于35℃，没有过热、变形。

构件有足够的强度、稳定性和刚度且适合本安装运行条件，有足够的空间和设施以便检修和调整。

潜水搅拌机以较大速度在性能曲线上的任何工况运行时，不超过电机铭牌上的额定值和系数。

有实际需求时，可超负荷运行（能承受至少10%的过载量）。

保持污水、污泥在池中处于悬浮状态,不产生淤积，防止颗粒在池壁和池底沉淀，并保持流动。

现场就地控制箱由用户设计或提出使用要求，提供潜水搅拌机配套控制箱.技术资料及出厂资料。

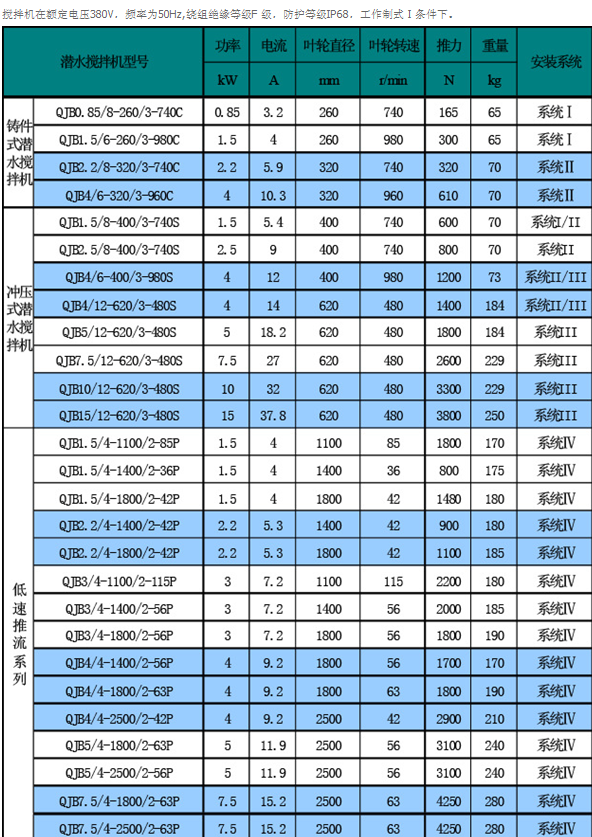

      1、技术参数：

具体要求如下：

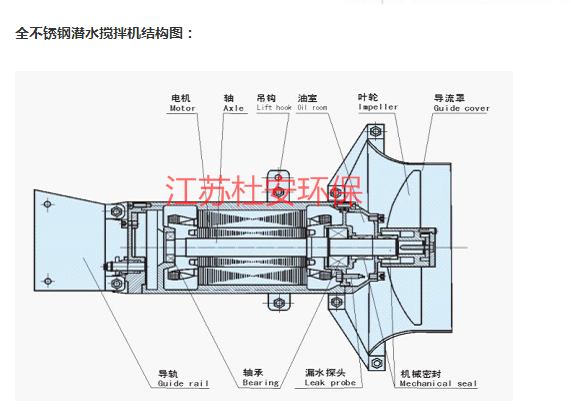

水力流线型的搅拌桨叶具有自清洗性能。

电机、搅拌器轴由免维修的油脂润滑轴承支持。

轴不与介质接触。

搅拌桨叶易更换。

电机防护等级IP68，绝缘等级F级，周围介质冷却。

潜水搅拌机设泄漏传感器、轴承温度传感器。

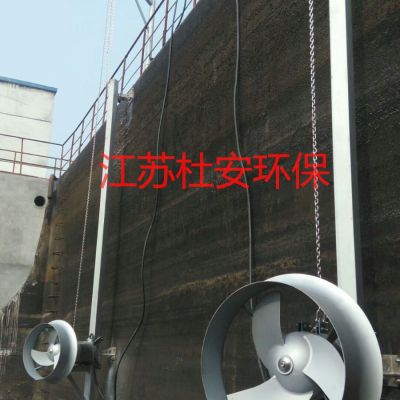

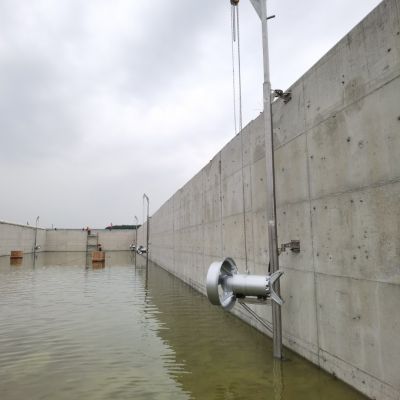

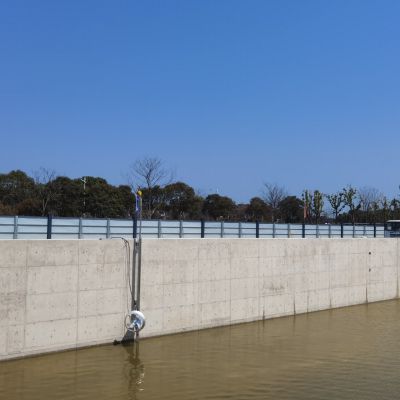

回转吊杆能够自如的提升和下降水下搅拌器。

回转吊杆的人工卷扬机带有牢固棘轮锁闭装置，曲柄手把处的较大力不超过22kg。

设现场控制、中控室远程控制、PLC程序控制。

(1)电控箱内主要电气元件：断路器、接触器、电机综合保护器、转换开关、按钮、指示灯（LED光源）等。主要元件的电压、电流等级与所控设备匹配，并留有余量，均采用合资或独资企业（如ABB、GE、西门子等）的产品。柜内塑料元件无卤素，CFC，阻燃，自熄。

(2)电控箱为不锈钢外壳，防护等级IP42，并配1.2米高不锈钢安装支架等附件。

(3)每台电控箱进线电源为一路380V/220V三相五线制电源，电控箱内部所需的控制电源在箱内自行解决,控制电源为交流220V。若需其它标准的控制电源应在箱内自行变换取得。

(4)电控箱应具有短路、过载、断相及设备配套的各种特殊保护功能。

(5)电控箱设手动/自动控制转换开关。手动时在电控箱上手动操作控制，自动时根据储气罐压力参数自动控制空压机的运行。

(6)电控箱配置PLC控制器，所配PLC应自带通讯接口，通过采用满足全厂自控系统总体要求的接口及协议同全厂自控系统进行通讯。无源触点触点容量：220V，5A。

(7)电控箱要求详见电气设备技术规格数据表。
