生物反应池潜水推流器QJB5.5/4-2200/2-43

杜安环保QJB低速推流器适用于各种水处理工艺和工业进程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。主要由潜水电机、减速机、螺旋推进叶轮、密封、手摇卷扬机构、安装系统和电气控制装置等配套组成

QJB低速推流器型号说明

QJB------低速推流器（潜水推进器）

1.5-----电机功率（KW）

4-----电机级数

42-----叶轮直径（mm）

2-----叶片数

1800-----额定转数（r/min)

S/P-----材质：S代表不锈钢，P代表聚氨酯

QJB低速推流器的用途及适用条件

低速推流器适用于各种水处理工艺和工业进程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

QJB低速推流器可在下列条件下正常连续运行：

1、介质温度不超过40°C

2、介质的PH值在5-9

3、介质密度不超过115KG/M^3

4、低速推流器长期潜水运行，潜水深度一般不超过10米

QJB低速推流器的结构及性能特点

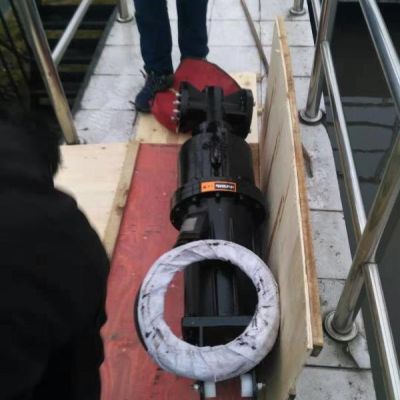

QJB低速推流器主要由潜水电机、减速机、螺旋推进叶轮、密封、手摇卷扬机构、安装系统和电气控制装置等配套组成。

1、结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长。

2、叶片具有自洁功能，可防杂物缠绕、堵塞。

3、与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

4、QJB型低速推流器的电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护进口轴承，具有油室泄漏检测和电机绕组过热保护功能，使电机的工作更加安全可靠。

5、机械密封的摩擦付材质为耐腐蚀的碳化钨，所有紧固件均为不锈钢材质。

6、在规定的条件下，故障前平均运行时间不小于10000小时，整机使用寿命不小于15年。

7、潜水推流器桨叶由弹性聚氨脂或玻璃钢制成，能承受变化的负荷，推力被平均分配，具有合理的水力设计。

QJB低速推流器的选型注意事项：

QJB低速推流器的选型是一项比较复杂的工作，选型的正确与否直接影响设备的正常使用，作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能，一般可用进速来确定。根据污水处理厂不同的工艺要求，搅拌机进速应保证在0.15~0.3m/s之间,如果低于0.15m/s的进速则达不到推进搅拌效果,超过0.3m/s的进速则会影响工艺效果且造成浪费。

选型前确定低速推流器运用的场所，如：污水池、污泥池、生化池；其次是介质的参数，如：悬浮物含量、粘度、温度、PH值；还有水池的形状、水深等。

QJB低速推流器所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的，根据具体情况采用一台或多台低速推流器或潜水搅拌机。

QJB低速推流器配不锈钢304或316安装系统和现场控制

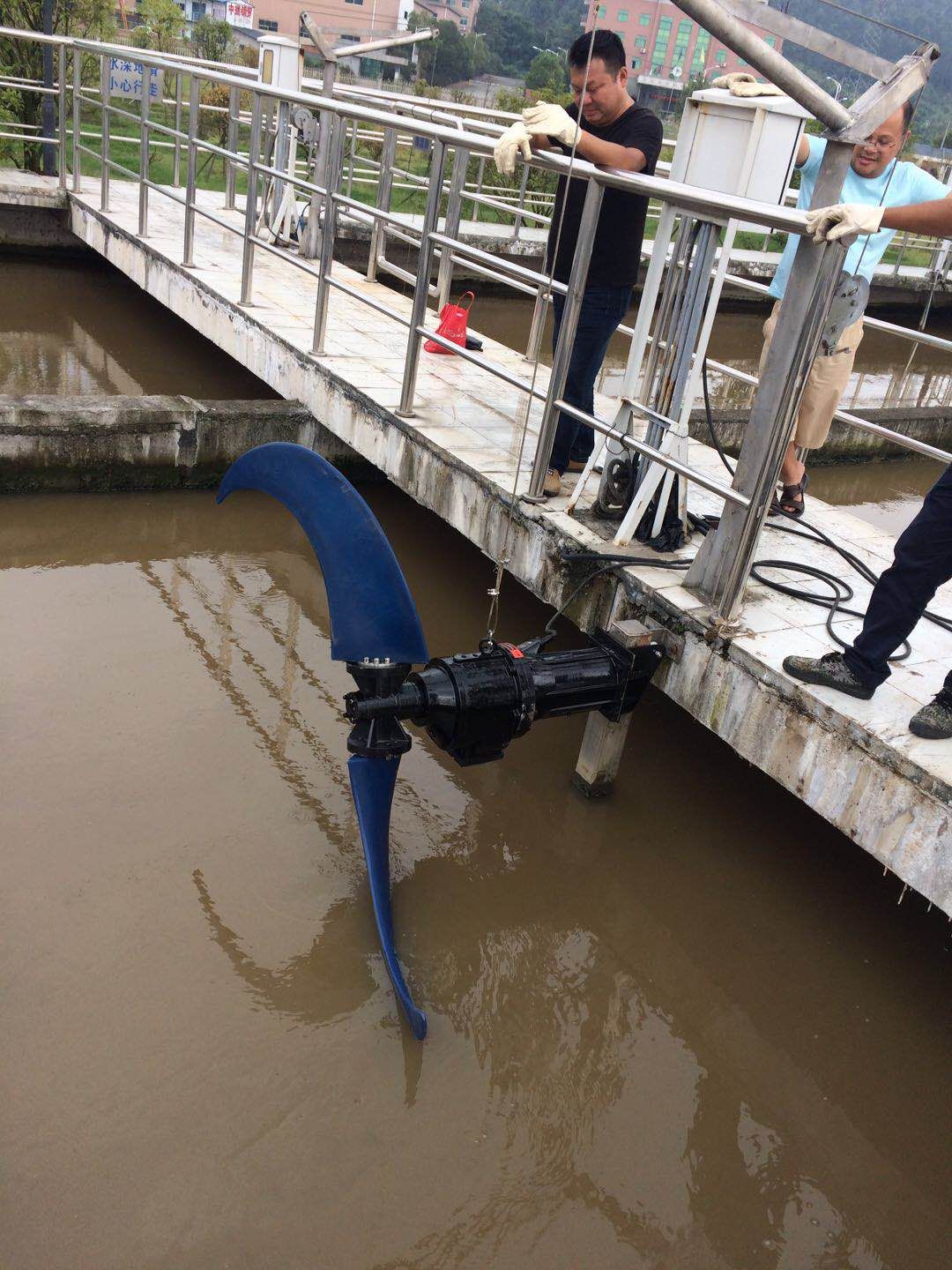

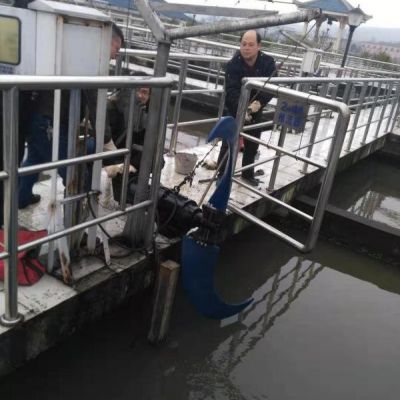

江苏杜安环保潜水推流器安装系统主要由手拉葫芦、起吊架、吊架座、起吊环链、导杆、限位架、底座等组成。低速推流器通过导轮沿导杆上下移动，起吊架安装在起吊架座上并可绕其定位轴线旋转360°，以方便安装及维护本安装系统的限位架为“T”子形，上端与低速推流器体接触，横向用螺栓与导杆联板联接(导杆联板待低速推流器位置调整正确后焊在导杆上)，下端用膨胀螺栓固定。为增加低速推流器运行时的可靠性，减缓潜低速推流器运行中的振动，在低速推流器与限位架加设V形橡胶减震块。

QJB低速推流器的安装系统材质采用不锈钢304、不锈钢316和碳钢防腐供选择；

四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。

五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）

七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）

江苏杜安环保低速推流器配套不锈钢304控制柜，户外安装防雨型，带立柱，一控一形式，直接启动，正泰元器件，配LB-05漏水保护器和INT69电动机过热保护器，
      电机漏水、泄露、过热、过载会传递信号给控制柜，从而自动切断电源停止工作，有效保护的潜水推流器。
