污泥混合池搅拌机QJB0.85/8-260/3-740S

 污泥混合池搅拌机QJB0.85/8-260/3-740S
采用国标潜水全铜线圈电机
重量：35kg
配YCW型水下密封电缆10米

污泥池潜水搅拌机技术描述：

潜水搅拌机应用于污水处理场的调节池及剩余污泥池中，用于水质、混合液的搅拌及混合等。

潜水搅拌机又称高速潜水搅拌机，适用于污水处理场的工艺流程中推进搅拌含有悬浮物的污水、稀泥浆、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀，是市政和工业污水处理工艺流程上的重要设备。分为混合潜水搅拌机、低速潜水推进搅拌机。

潜水搅拌机工艺说明：

（1）工作条件

介质                       污水处理厂进水、污泥等

pH值       7-9

介质温度               5～38℃

户外温度               －10℃～50℃

户外湿度               ＞90%

（2）一般要求

杜安环保技术负责根据所提供的池型和水深，合理设定潜水搅拌机的安装位置，校核并确定潜水潜水搅拌机的数量及功率，并提供设计安装图纸及性能曲线。

潜水搅拌机采用中转速螺旋桨，螺旋桨为3个叶片带导流环。

潜水搅拌机工作时，要求池底水平流速大于0.3m/s，以防发生沉淀。

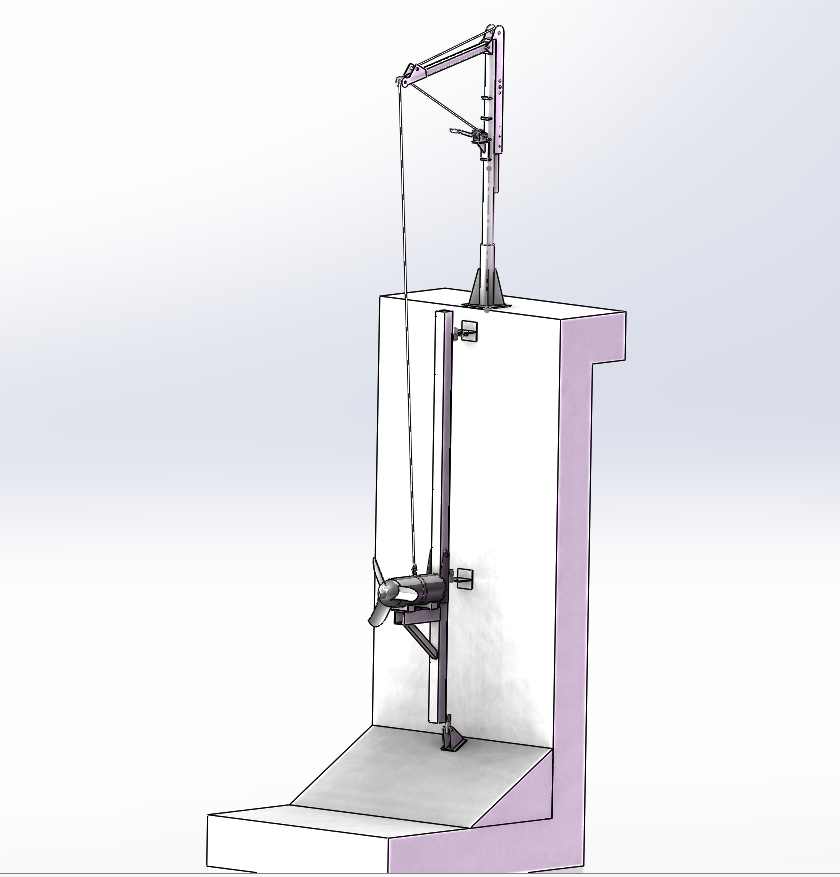

潜水搅拌机沿导杆上下移动，升降自如，并可进行水平和垂直方向的调整，并设制动装置。

导杆及吊架有足够的强度和刚度，起放过程中不允许有任何变形产生。

（3）技术要求

潜水搅拌机采用具有良好自清功能、工作时无振动、且经过优化设计的轴流叶轮，强化聚氨脂铸造桨叶，并经过动平衡试验。叶轮能高效地搅拌推动池底流体的流动。桨叶都具有相同的形状。

叶轮和轴之间采用键连接固定在轴的端部，并加以密封，叶轮和轴必须采用锁定装置以防叶轮和轴无论是正转还是偶尔发生反转都不会发生松动。叶轮作动平衡和静平衡试验.

桨叶根部有足够的强度，在规定的运行工况下不允许有任何开裂等情况发生。

潜水搅拌机与电机同轴。潜水搅拌器螺旋桨的轴须是电机轴的延伸。

轴承的设计寿命不低于100000小时。轴承品牌NSK。

每台潜水搅拌机配有一个双机械密封系统。密封在油腔内运行，该油腔能以一稳定的流速对重叠的密封面进行润滑。

（4）电机

潜水搅拌机的电机为潜水全铜线圈电机，定子绕组和定子进线的绝缘等级为F级绝缘温度155°C，电机的防护等级为IP68。

电机设计成可连续处理搅拌40°C的介质，每小时起动10次。为监控每相绕组上的温度，在定子进线线圈中装有热敏开关，可与电机过载保护相连接并与控制柜相连接。

潜水电机为全铜线圈电机。

（4）电缆进线密封

电缆进线密封设计能消除一定的扭矩以形成一个防水的潜水密封。该密封应保证电缆的更换，不能用环氧，硅或其它二次密封系统进行密封。

电缆接头部分，采取措施防止由于温差引起的电缆内外空气交换。

电缆在水中进行适当的固定，且提供固定装置。

污泥混合池潜水搅拌机材质说明：

污泥混合池潜水搅拌机现场控制柜及现场就地按钮箱（一控一）。

不锈钢现场控制柜内留与PLC系统连接的接线端子并标识清楚，提供完成的控制图纸并能实现PLC的自动控制。
