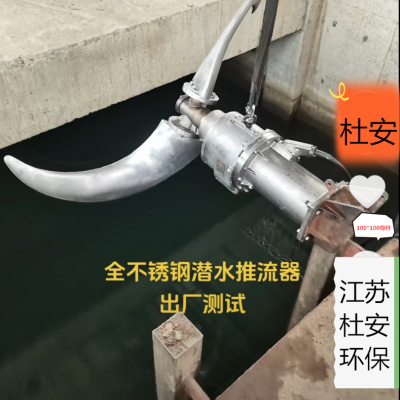

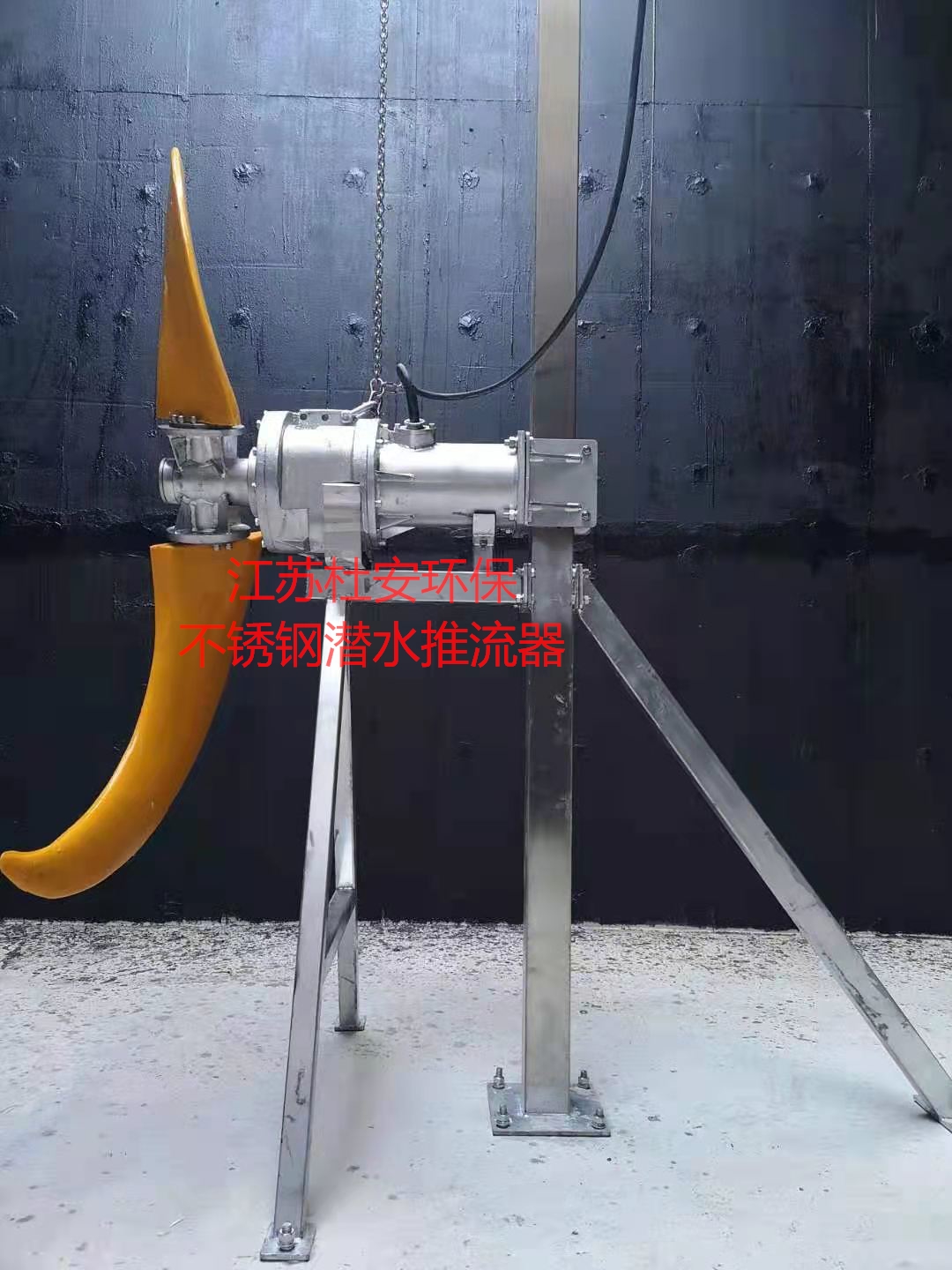

全不锈钢潜水推流器价格

(1)   全不锈钢潜水推流器主要结构及性能要求：

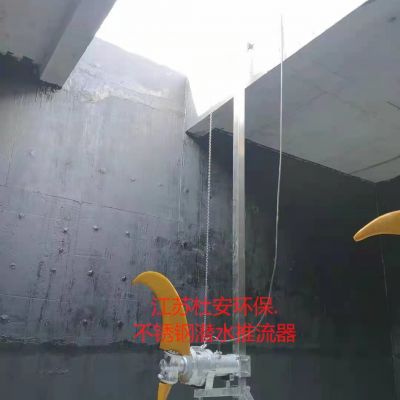

江苏杜安环保  全不锈钢潜水推流器应用在水解酸化池，进行水平推流。推进器应能在电机全浸没条件下连续运行、间歇运行和长期停止状态后恢复运行，在整个运行过程中须保持平稳，池底水平流速不小于0.3 m/s。

水解酸化池现有 全不锈钢潜水推流器的耦合装置、导杆，江苏杜安环保生产的潜水推进器需与现有耦合装置、导杆匹配，潜水推进器通过导杆导至耦合装置并能自动耦合就位，通过潜水推进器自身重量自动完成固定，同时江苏杜安环保生产的潜水推进器需与现有的潜水推进器电气控制及保护回路匹配，确保与现有设备的无缝互换。供货单位不得对现有耦合装置、导杆、电气控制及保护回路进行任何改动，以及不得提供新的耦合装置、导杆、设备控制箱替换现有耦合装置、导杆、控制箱。

(2) 叶轮

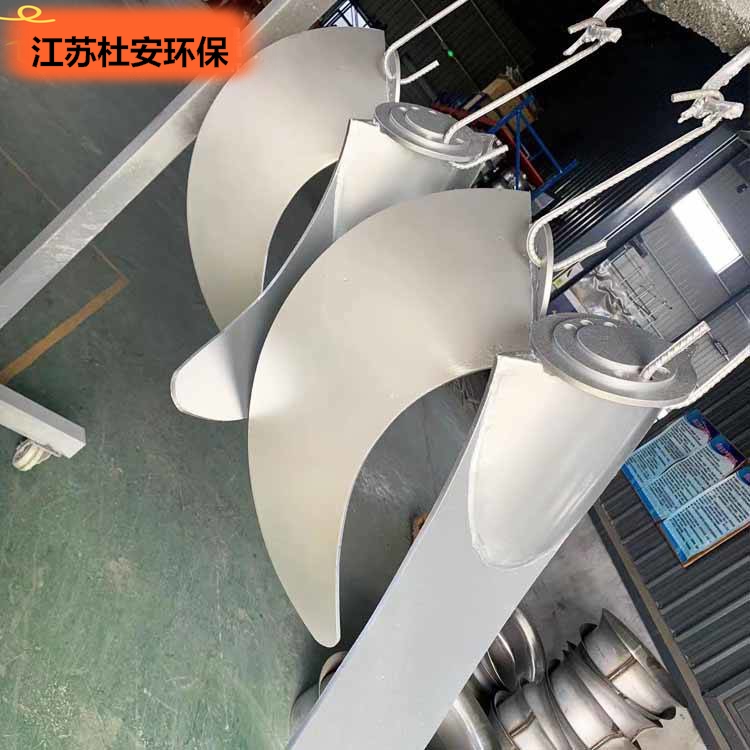

  全不锈钢潜水推流器低速大桨叶叶轮，材质为玻璃钢或聚胺酯

低速推流器叶片为双香蕉形，用玻璃纤维强化聚胺酯浇铸，有效防止了叶片的断裂问题；叶片进口边向后弯曲，具有长期自动清洗性能；叶片用锁紧螺母紧固在轴上，维修时，容易拆卸更换。

(3) 机轴

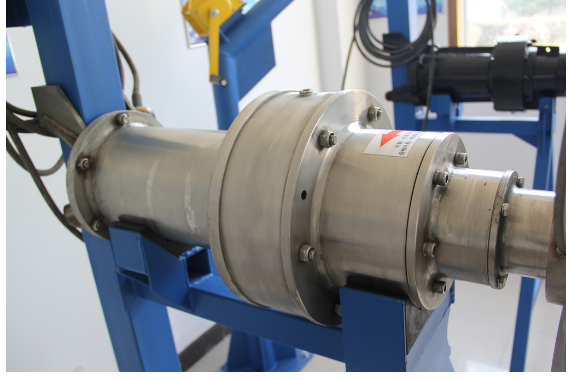

  全不锈钢潜水推流器采用两级斜齿轮减速箱减速机构，减速箱前部设置密封油腔，叶轮轴贯穿该油腔，出油腔部位用机械密封进行密封。叶轮和叶轮轴之间采用键连接固定在轴的端部，并加以密封，叶轮和叶轮轴采用锁定装置以防叶轮和轴无论是正转还是偶尔发生反转都不会发生松动，电机轴与污水接触部分（叶轮与机械密封之间）带轴套防护或其他有效防护措施，防止电化学腐蚀现象发生。减速箱轴承设计寿命不低于l00000小时。

(4) 密封

每台 全不锈钢潜水推流器采用三密封结构以便将推进器的各部分分开,其中叶轮轴上的外密封用于轴密封系统油室，以及一个用于齿轮箱的独立的第二油室，第三个密封为一个安装在电机轴上的丁晴橡胶唇密封，能够隔离齿轮箱油室与定子室。叶轮轴上的外密封为一个含有一个静止和一个正向旋转的耐腐蚀烧结碳化钨（WCCR）或同等材质环的机械密封，暴露在搅拌液体中使用不会造成机械密封损坏，机械密封的设计使用寿命不低于3万小时。密封应既不需要维护也不需要调整或依赖于旋转方向。

 (5) 电缆和电缆密封

低速推流器电缆接线室是一个带固定板的完整部件。电缆入口处有两套弹性衬套，保证防水和潜水密封。电缆入口包含两个圆柱型弹性衬套。每个衬套带垫圈和一个套圈，它们有精密的公差设计以适应电缆的外径和入口的内径。衬套可被一个密封管挤压，密封管是用两个不锈钢螺丝拧进电缆接线室。不利用扭矩作旋转密封，而是靠密封管和套圈之间的相互作用，沿电缆轴向移动衬套。接线室和电机室被一接线板隔离，保护电机，避免外部物质通过潜水搅拌器/推进器顶端进入。

江苏杜安环保低速推流器的每根电缆配置电缆吊挂网兜，电缆吊挂网兜的材质为316不锈钢或更优质材料。

(6) 全不钢潜水推流器保护

全不锈钢潜水推流器每相定子绕组线圈中装入热敏开关。热敏开关需在≤70℃时常闭，在≥140℃时常开。在不锈钢潜水推流器潜水电机定子室、接线室以及全不锈钢推流器油室设泄漏传感器。

热敏开关、定子室漏水传感器经导线引至电机接线盒。接线盒应包括端子板，端子板用弹性“O”形环与电机密封。接线板采用穿线压紧杆方式长期固定和连接电缆导线及定子进线。

电机提供与上述保护配套的保护装置，具有以下功能：热敏开关断开时，停止电机运行并报警；定子室、接线室、油室中渗入水分时，停止电机运行并报警。

备件套装技术要求

江苏杜安环保全不锈钢推流器所供备件与所供推流器配套，备件套装包括潜水推进器所用到的机械密封、O型密封圈、接线室缆线进线密封、轴承、叶轮、机械密封和水下防腐电缆。要求所供货物完整无瑕疵，所用材质符合规范即可。

江苏杜安环保全不锈钢潜水推流器主要零部件材质：

QJB潜水推流器主要零部件材质

潜水推流器电机、减速箱壳体：不锈钢或镀锌钢

机轴：不锈钢或镀锌钢

潜水推流器桨叶：玻璃钢或聚胺酯

机械密封：碳化钨或碳化硅


    杜安环保全不锈钢潜水推流器验收要求:

（1）验收分为货到交货地点的初步验收和项目验收。

① 初步验收：货物运抵交货地点后 3 日内，采购人（含采购人委托的第三方）、供货单位代表共同开箱验货。采购人按照合同及采购文件、国家相关法律法规以及规范的要求等相关的规定，对货物的品种、品牌、产地、型号规格、数量、外观质量、资料等进行清点和全面的检验，并作详细的记录。

初步验收如发现货物不符，或货物短缺、质次、损坏等问题，应作详细记录，采购人可拒绝收货，或由供货单位在采购人规定的时间内立即、无条件为采购人调换或补齐，调换或补齐后的货物，业主有权按照本条有关验收的规定进行验收，由此产生的制造、修理和运费及保险费等费用均由供货单位负担，与采购人无关。

初步验收合格后，采购人出具相关初步验收报告。

   ② 全不锈钢潜水推流器货物在完成安装、调试合格后，采购人、供货单位对调试结果进行检验。江苏杜安环保低速推流器在货物安装、调试过程中，做好详细的检验、测试记录和试验结果，检验结果符合相关行业或使用标准。

（2）全不锈钢潜水推流器自安装调试时起，质量保证期为18个月。

（3）用户对低速不锈钢潜水推流器所做出的验收依照行业标准。

（4）全不锈钢潜水推流器由江苏杜安环保售后服务人员指导安装调试，并培训使用单位相关人员关于设备的操作及保养。

（5）验收过程中，如对检验记录不能取得一致意见时，一方可委托货物交付地的第三方检验机构联合进行检验。

1）现场控制箱结构

控制箱室外支架式安装（带观察窗）

控制箱要求前检修，前开门

电缆进出线为下进，下出线方式

盘内塑料元件无卤素，CFC，阻燃，自熄

盘体材质：ASTM304不锈钢

防护等级：IP55

2）控制箱功能

现场控制箱用于控制设备的开/停，动力及信号电缆的转接。

现场控制箱内至少包括：进线隔离开关，空气断路器，热继电器，接触器，控制操作单元，动力及信号接线转接端子排，故障信号转换装置，“急停”按钮等元件。

设备监控单元能将设备本体检测装置检测的信号转换成一个带转换接点开关量输出。

设备的手/自动转换、运行、故障等信号可整合至PLC系统。

（3）技术参数

工作电源：AC   380V   50Hz  三相五线制

辅助电源：AC   220V   50Hz
