污泥池潜水搅拌机QJB18.5/12-620/3-480S

杜安环保根据所提供的池型和水深，合理调整潜水搅拌机的安装位置，并提供图纸及性能曲线。

潜水搅拌机工作时，要求池底水平流速大于0.3m/s，以防发生沉淀。

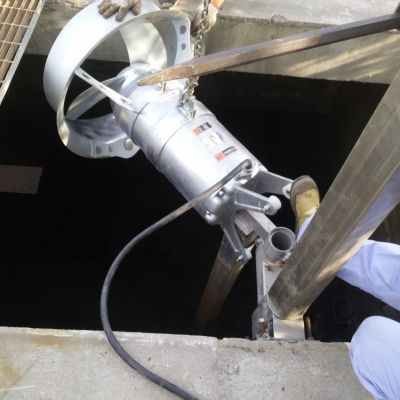

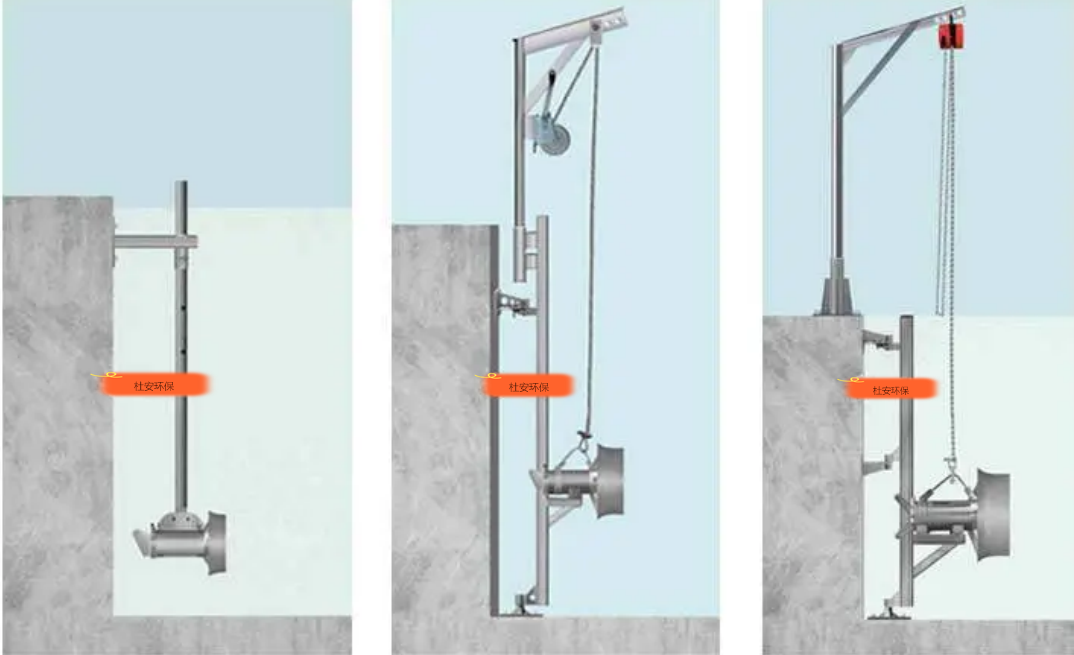

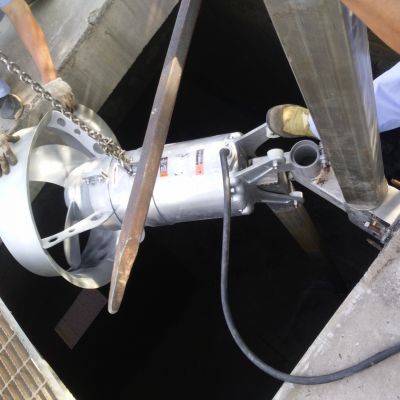

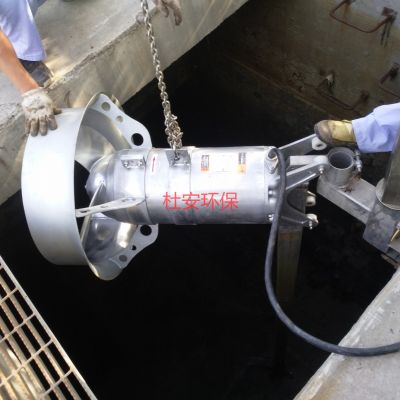

潜水搅拌机沿导杆上下移动，升降自如，并可进行水平和垂直方向的调整，并设有牢固制动装置。

1）螺旋桨叶：

潜水搅拌机采用具有良好自清功能、工作时无振动、且经过优化设计的轴流叶轮，并经过动平衡试验。叶轮能快速地搅拌推动池底流体的流动。所有桨叶都应具有相同的形状。

潜水搅拌机螺旋桨叶为水力平衡无堵塞后曳设计。

螺旋桨和轴之间采用键连接固定在轴的端部，并加以密封，叶轮和轴必须采用锁定装置以防叶轮和轴无论是正转还是偶尔发生反转都不会发生松动。螺旋桨作动平衡和静平衡试验。

2）轴承：

所有轴承的设计寿命较小为100，000小时。

机械密封：

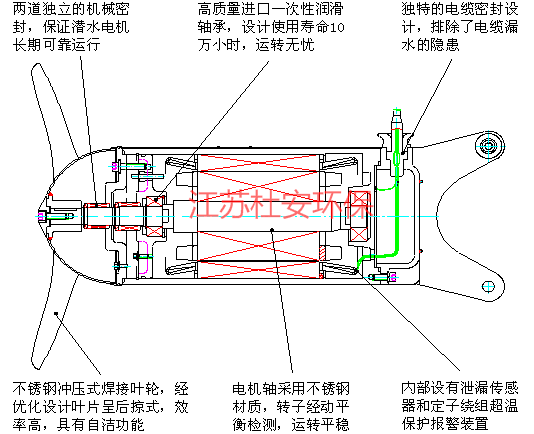

潜水搅拌机配有一个双机械密封系统。密封在油腔内运行，该油腔能以一稳定的流速对重叠的密封面进行润滑。

3）电机：

潜水搅拌机的电机为潜水电机，全铜线圈电机，定子绕组和定子进线的绝缘等级为H级绝缘温度155℃，电机的防护等级为IP68。

电机设计成可连续处理搅拌40℃的介质，每小时起动10次。为监控每相绕组上的温度，在定子进线线圈中装有热敏开关，可与电机过载保护相连接并与控制柜相连接。

配套的现场控制箱需提供电机的每个保护传感器的信号规格，保证信号能传送到MCC。

电机的定子绕组安装超温传感器。

安装防渗漏传感器防止液体进入定子绕组。

漏水检测装置安装在电机的电缆接线室内。

电机的额定功率大于规定点轴功率的1.1倍。

电缆进线密封：

电缆进线密封设计能消除一定的扭矩，形成一个防水的潜水密封。该密封应保证电缆的更换，不能用环氧、硅或其它二次密封系统进行密封。

电缆接头部分，采取措施防止由于温差引起的电缆内外空气交换。

电缆在水中进行适当的固定，提供不锈钢固定装置。

4）导杆及支架：

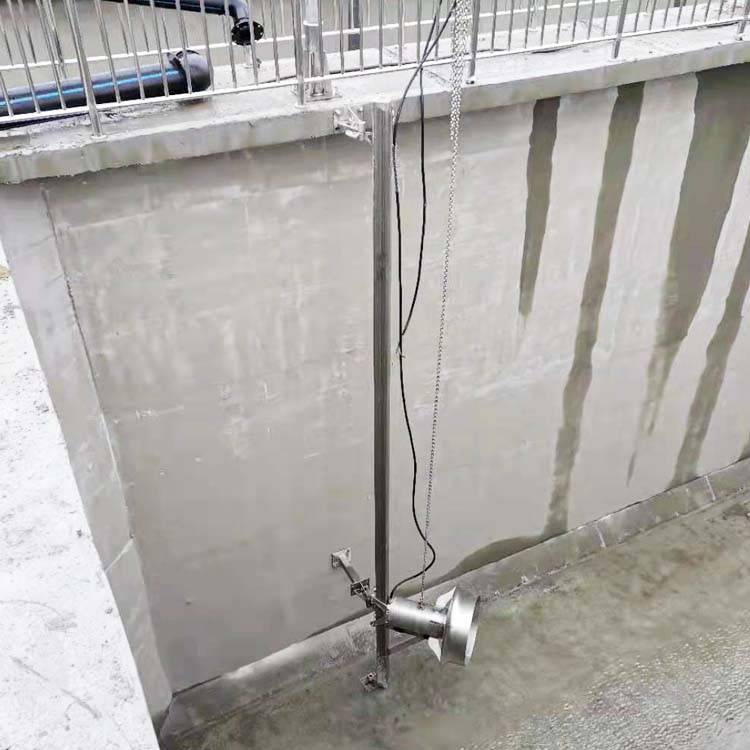

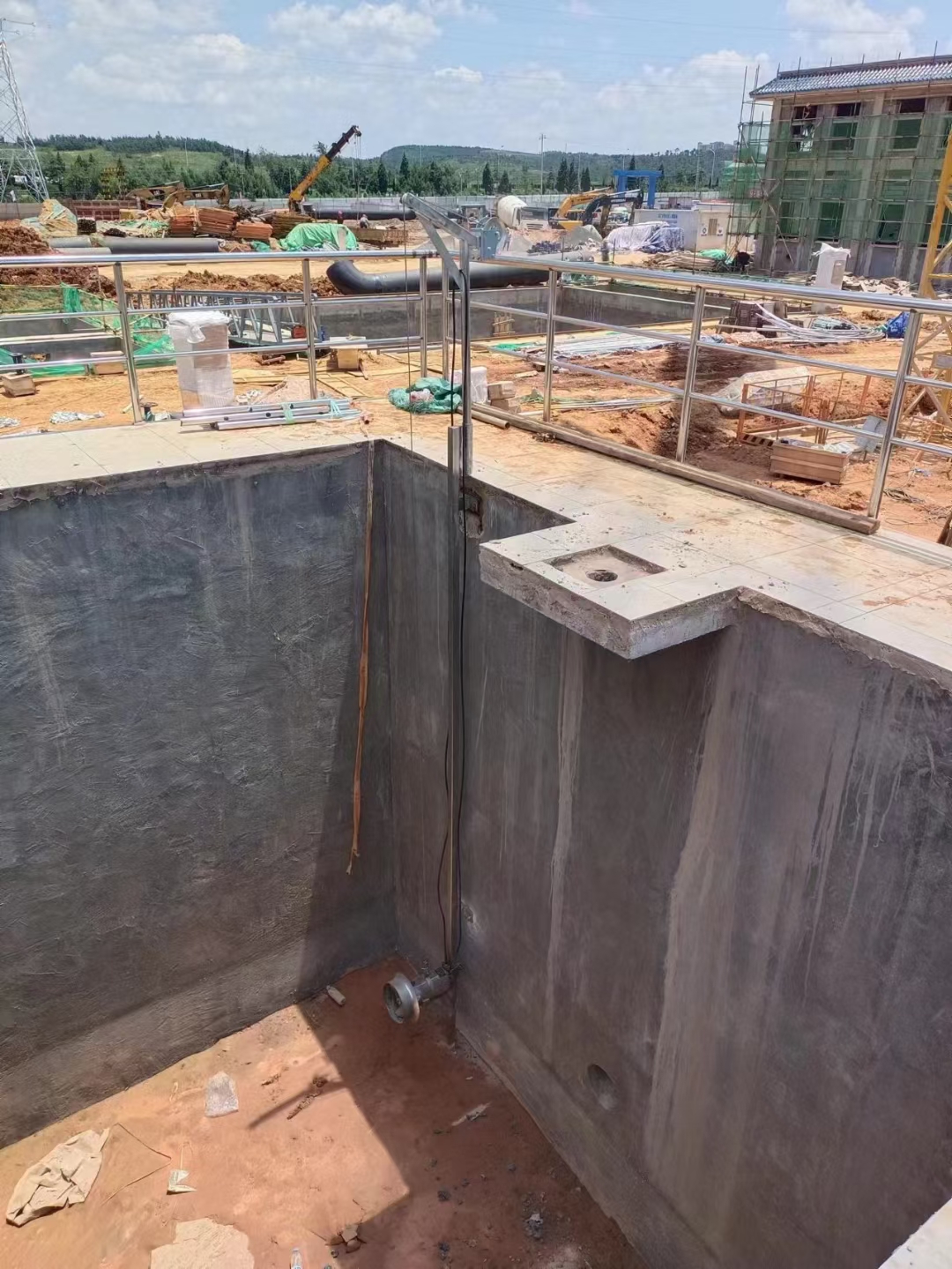

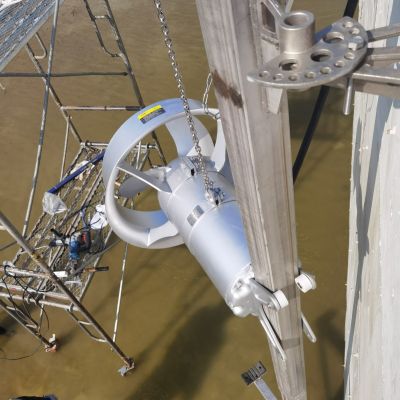

导杆设上、中、下三点支撑，根据潜水搅拌机安装位置、池的实际结构图来设计支架。
       杜安环保负责QJB潜水搅拌机及支架等潜水搅拌机系统的供货和整体安装调试，包括所有支架、辅件等，直至正常运行。

      潜水搅拌机工艺条件

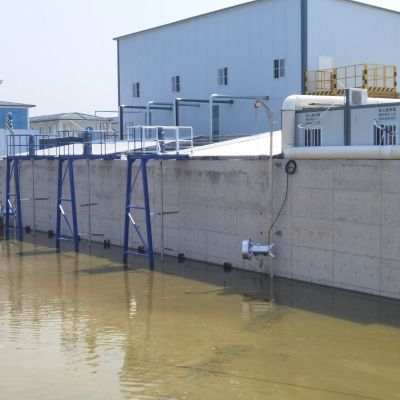

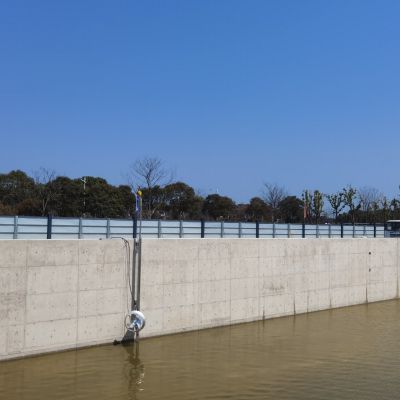

安装位置：水下

工作介质：生物池内污水

介质温度：10～35℃

介质 pH 值：6～9

环境温度：－10～45℃

工作水深：≤10米

工作时间：24 小时/天连续或间歇运行

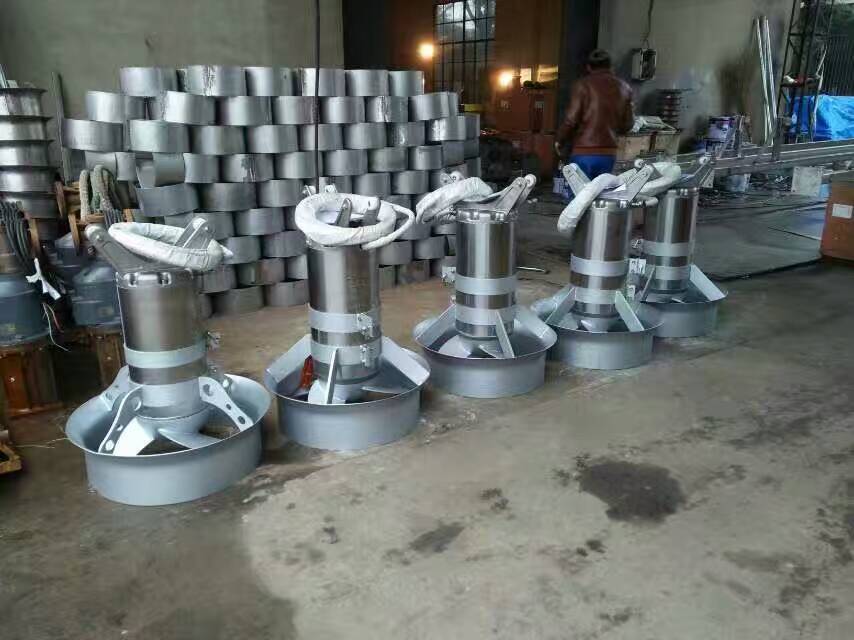

（1）装配完整的潜水搅拌机主机；

（2）配套的潜水电机；

（3）全套安装系统（导轨、支架、固定件等）；

（4）一套可共用提升装置（可移动提升支架、提升葫芦、不锈钢提升链等）；

（5）每台潜水搅拌机的10米防腐密封潜水电缆；

（6）潜水搅拌机保护元件包括泄漏保护，温度保护，以及保护控制器等；

（7）就地控制柜和接线盒等；

（8）所有连接附件、安装用的所有紧固件(包括不锈钢化学地脚螺栓、螺母、垫圈等)；

（9）质保期内两年备品备件及配套工具。
