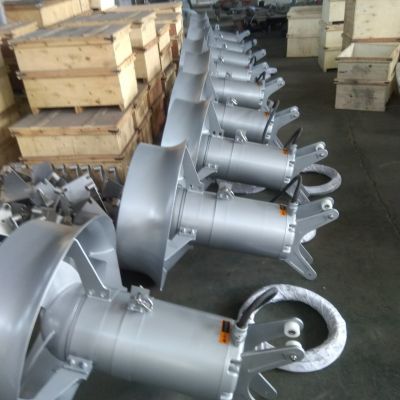

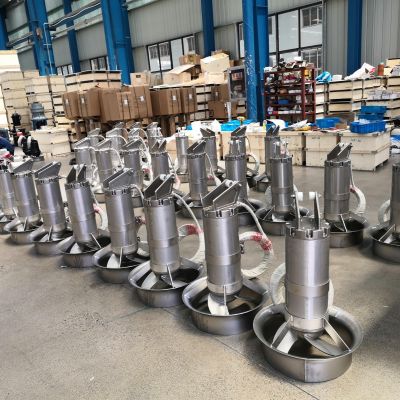

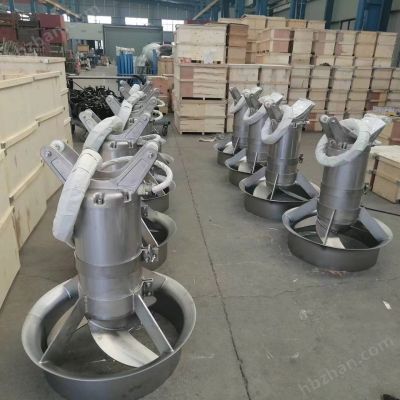

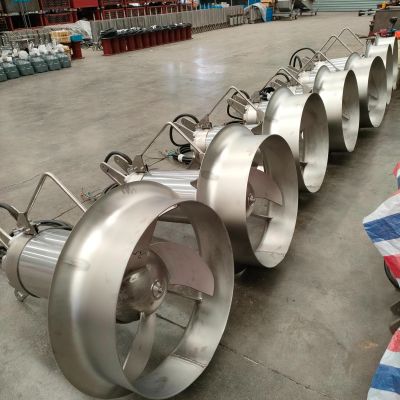

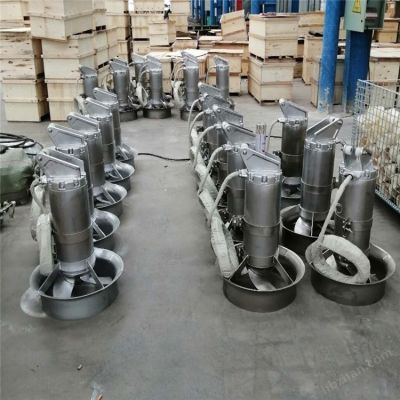

杜安QJB2.5/8-400/3-740潜水搅拌机带导流罩

潜水搅拌机由叶轮、潜水电机、安装提升导杆、角度转向装置等组成。

潜水搅拌机转动平衡自如，无卡死，停滞，振动等现象；

潜水搅拌机作密封气压实验，实验压力为 3Kg/m2，历时 5 分钟无泄漏现象；

潜水搅拌机采用双机械密封，机械密封的使用寿命不低于25,000 小时；

潜水搅拌机在水下连续工作，同时能保证在间隙运行和长期停止运行的情况下，一

经开机仍能正常运行；

潜水搅拌机表面喷涂防腐漆，其表面光亮，无污损，碰伤，裂痕等现象；

潜水搅拌机的油室内有足够的空间来容纳因温差引起的膨胀，排放管和检查孔设有密封泄漏保护装置；

潜水搅拌机配有用于控制和动力的水下型电缆，每根电缆有单独的进口，并进行可靠的密封，接入接线室的电缆可重复用橡胶密封件密封；

潜水搅拌机定子绕组内设有热保护开关；

潜水搅拌机的安装导杆能保证设备自由转动、升降、调节各种角度，提升和安装搅拌机也不必要把池子放空；

使用寿命：潜水搅拌在规定条件下，平均运行时间不小于10000时，整机使用寿命不小于15年；

叶轮：用不锈钢材料 ANSI316L 制造，并经过动平衡实验和精心加工，水力平衡的无堵塞的拽后设计，能快速率地传递电机输出功率进行混合和推进池底污水流动。
       为使叶轮避免阻塞结渣，为防止在运转时叶轮与轴产生松动，可采用内部锁定装置。

电机：齿轮箱设计不被接收,电机绕组的绝缘等级为 H 等级，防护等级为 IP68，电机的轴和转子采用动平衡实验，较大工作温度为 180℃。正常情况下，电机的温度不超过130℃。电机每小时可起动 30 次。

轴承：潜水搅拌机的电机和叶轮采用直联的方式，轴由耐磨不锈钢制造，叶轮和电机能承受所有的轴向和径向载荷,叶轮和电机的轴是同一个，叶轮的轴须是电机轴的延伸。

藕联将不被接收。叶轮轴能够与搅拌介质隔离。搅拌器轴承的运行寿命不低于100,000小时。

监测系统：定子线圈中应装有热敏开关，热敏开关的设定打开温度为 125℃，闭合温度为 95℃，可以与电机过载保护相连接。搅拌器内安装泄漏传感器，以监测泄漏情况。

导流环：潜水搅拌机的叶轮周围360°范围内装配一圈导流环。为维持水力效率和能量消耗，螺旋桨顶端至导流环的较大间隙为16.5 mm。

型式：高速搅拌型（带导流环）

型号：QJB2.5/8-400/3-740 或相当

数量：4 套

31臂式起吊机数量：4 套（易拆卸，并与支座匹配）

臂式起吊机支座数量：4 套

安装方式：固定湿式自动耦合式安装

密封形式：耐腐蚀烧结碳化钨

叶片转速：740rpm

叶片直径：400mm

叶轮推力：≥660N

安装角度：15°-165°可调

导轨长度：5.0 米

吊链长度：6.0 米

工作制：24h/d

电机：

额定功率≤2.5KW※

电源 380V，50HZ，三相

防护等级 IP68

绝缘等级 H

安装地点：生产废水回收池

（1）装配完整的潜水搅拌机主机

（2）配套的潜水全铜线圈电机；

（3）全套安装系统（导轨、支架、固定件等）；

（4）每台潜水搅拌机的潜水电缆 10m；及潜水电缆固定夹环；

（5）电气保护元件，包括短路、过载、缺相保护等；

（6）潜水搅拌机保护元件包括湿度保护，温度保护，以及保护控制器等；

（7）就地控制柜和接线盒等；柜体材质，室外采用 304 不锈钢，室内采用碳钢喷涂，箱体形式和尺寸为标配。现场控制箱内元器件采用 ABB、施耐德、西门子或同等品牌。

（8）所有连接附件、安装用的所有紧固件(包括不锈钢化学地脚螺栓、螺母、垫圈等)；

（9）两年备品备件及备用工具。

 杜安环保QJB潜水搅拌机的控制箱：

潜水搅拌机的操作方式为就地手动控制和 PLC 自动控制二种方式。

1、手动控制

杜安环保QJB潜水搅拌机配备手动控制，在自动控制无法实现的情况下仍然可以实现手动控制。即：当控制柜面板上“选择开关”放在手动控制位置时，机器可在现场通过控制开关手动执行，手柄控制按钮可分别控制设备的运行。

2.自动控制

在 PLC 自动操作方式下，潜水搅拌机由时间自动控制。潜水搅拌器连续运行或间歇运行。

当选择开关设置在全自动控制位置时，潜水搅拌机可按以下几种方式运行。

(1)通过控制面板的起动按钮。

(2)通过控制面板的时间控制。

出厂资料：

3、潜水搅拌机装配图，技术性能图，详细的技术特性、零件材料，以及设备的外形尺寸和安装、维修、运行所需的空间要求。

4、基础螺栓布置详图和土建荷载、电气原理图。

5、设备的安装、运行、维修手册。

6、设备组装、安装、使用说明。
