MA0.85/8-260/3-740潜水搅拌机使用说明书

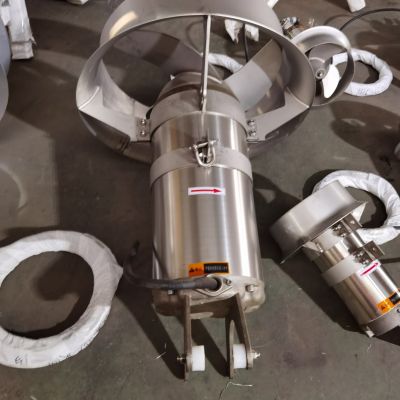

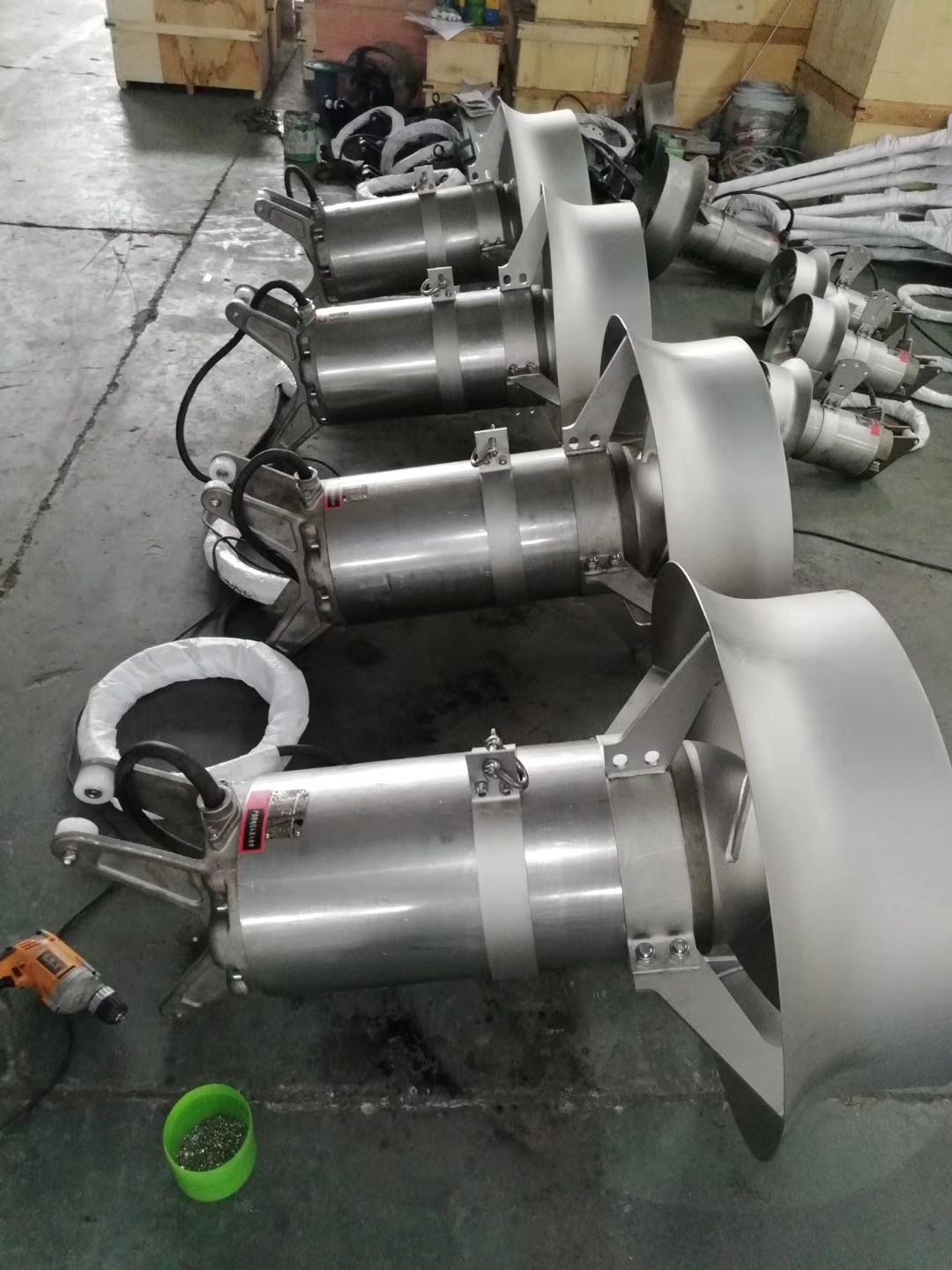

潜水搅拌机结构性能说明：

潜水搅拌机由潜水电机、搅拌叶轮、密封机构、减速机构、安装系统、电控设备等部分构成。

1、潜水搅拌机安装轴承罩、主轴和搅拌桨叶。如采用水平搅拌器，卖方需确保密封。

2、接触被搅拌污泥混合液的潜水搅拌机部件的材质，适用于污泥混合液的特性，而且能耐磨损和腐蚀。同时，潜水搅拌器创建水流，加强搅拌功能，防止污泥沉淀及产生死角。

3、每台潜水搅拌机及其附属设备的布置便于操作、维修和拆卸，而且不中断装置的运行。

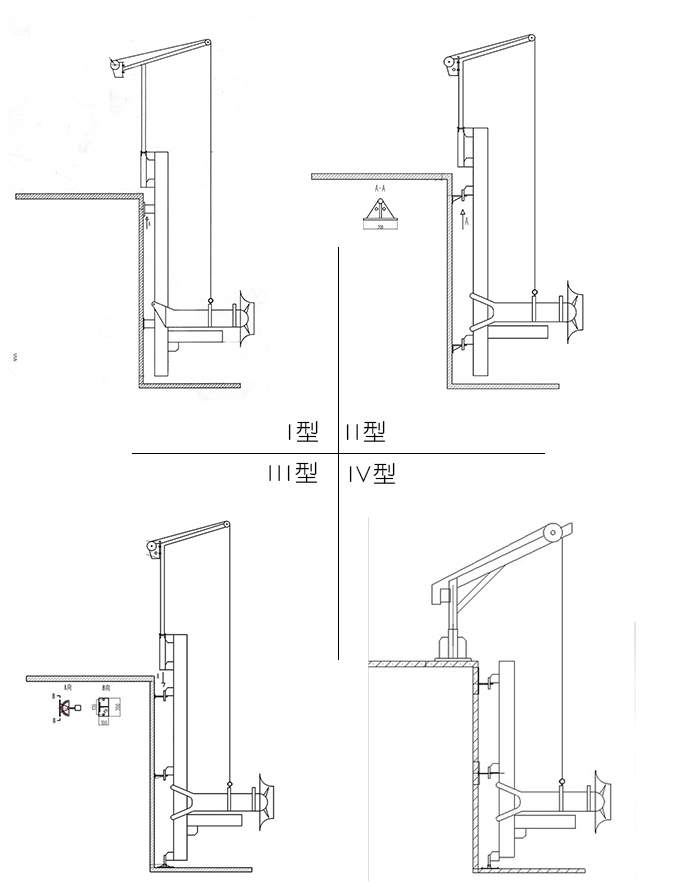

4、导轨系统可自由调整搅拌器的提升和下降，并无需排空水池情况下拆卸和安装搅拌机，潜水搅拌机全部的重量受力在一个支架上，并且支架可承受潜水搅拌机产生的推力。

5、为便于检修潜水搅拌机，需安装提升系统，包括导轨、提升索、水上提升支架和电缆固定件等。潜水搅拌机壳体结构由方便固定提升索的设计或配置，安装潜水搅拌机无需池子排空。

6、潜水搅拌机电机壳体由304或316不锈钢制造，壳体厚度承受荷载，表面加工平整光滑。

7、叶轮用不锈钢制造，且经动平衡实验。叶轮与轴中间应装有锁定装置，以防转动时松动，叶片设计需考虑自清洁及免振功能。

8、潜水搅拌机的电机和叶轮采用直联式传动方式，轴由不锈钢制造，轴能承受所有轴向和径向载荷。

9、潜水搅拌机的防护等级为 IP68，绝缘等级为 F，潜水电机可连续运行，每小时可启动至少 15次，潜水电机为全铜线圈电机。

潜水搅拌机主要零部件材料：

电机壳体     SS304 不锈钢

主轴         2Cr13

叶桨         SS304 不锈钢

提升系统     SS304 不锈钢

提升钢丝绳     SS304 不锈钢

水下安装系统 SS304 不锈钢

紧固件(螺栓、螺母、垫片) SS304 不锈钢导轨架 SS304 不锈钢

潜水搅拌机设计和供货说明：

杜安环保负责潜水搅拌机的设计制造、基础安装设计和供货工作，包括主机、所有附件和零部件、必要的专用工具及全部安装材料（与池底或池壁相关联的各类支架及材料）。卖方负责提供配套土建以及公用工程（水、电、风）接口条件。

施工、安装界面

卖方所供设备应以整体供货为原则，需要安装的设备本体应在安装完成后再整体运至现场，避免增加不必要的现场安装工作；运至现场的设备，由买方负责安装，卖方现场指导安装并保证安装效果，后续因安装问题引起的设备无法正常运转由卖方负责；

用户负责现场土建施工，杜安环保向用户提供系统相关的设备基础、预留预埋等土建条件。

供货清单

卖方按照买方及设计方要求进行设计，提供完整的潜水搅拌机的成套设备，包括主机、所有附件和零部件、必要的专用工具及全部安装材料（与池底或池壁相关联的各类支架及材料）、供货（含两年备品备件）、安装指导、调试指导、质保等。

检验、试验及验收

本条款用于合同执行期间对卖方所提供的设备进行检验、监造和性能验收试验，确保卖方所提供的设备符合本技术协议书规定的有关标准要求。设备的检验与测试，业主和买方的参与并不解除卖方的任何责任。

工厂检验

1)工厂检验是质量控制的一个重要组成部分。卖方严格进行厂内各生产环节的检验和试验。卖方提供的合同设备签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。

2）卖方检验的结果满足本技术范围书的要求，如有不符之处或达不到标准要求，卖方应采取措施处理直到满足买方要求，同时向买方提交不一致报告。卖方发生重大质量问题时及时将情况通知买方，处理方案经买方许可。

3）在检验前 1 周将详细的试验程序提供给买方批准。

4）对设备主要部件进行材料的化学成份分析，并出具报告。
