QJB2.5/8-400/3-740潜水搅拌机安装布置图


​潜水搅拌机技术描述：

潜水搅拌机应用于污水处理场的调节池及剩余污泥池中，用于水质、混合液的搅拌及混合等。

潜水搅拌机又称高速潜水搅拌机，适用于污水处理场的工艺流程中推进搅拌含有悬浮物的污水、稀泥浆、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀，是市政和工业污水处理工艺流程上的重要设备。分为混合潜水搅拌机、低速潜水推进搅拌机。

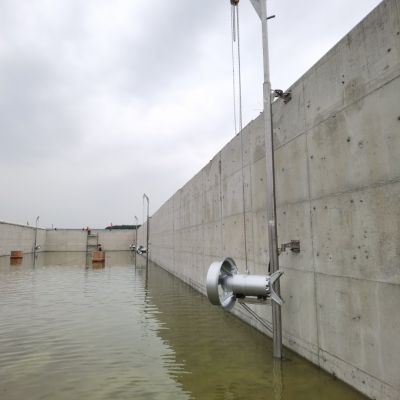

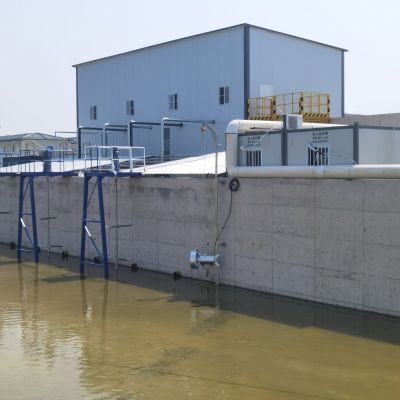

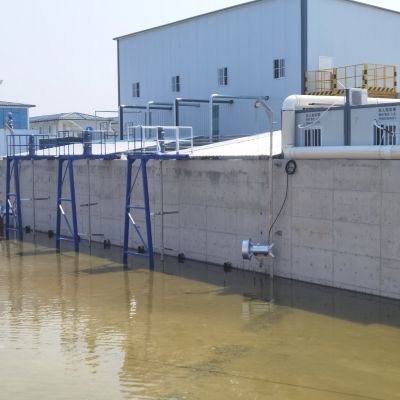

潜水搅拌机，安装于污水处理厂的A池（共2座，单座尺寸45m×6m×5.5m）及污泥池（共1座，单座尺寸5.3m×2.2m×5.5m）中，其中A池2套、污泥池1套。

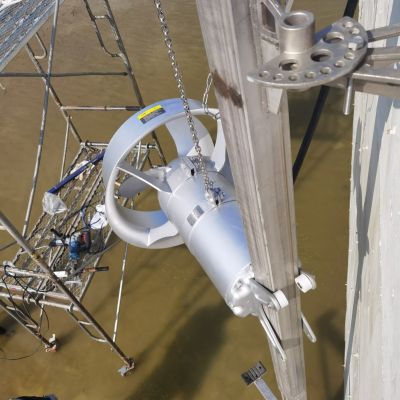

江苏杜安环保生产的潜水搅拌机为成套装置，并需配备就地控制箱、提升导轨、提升链、水下电缆、起吊架和手摇升降装置、基础螺栓等有效和安全运行所必需 的附件。

江苏杜安环保生产的潜水搅拌机为成套装置，主机材质为304不锈钢或316不锈钢。

(2) 出厂资料提交

至少提交以下资料：

a. 设备的总体布置图，详细的技术规格，选型计算依据，装配结构、零件 材料和防护涂层说明， 以及设备的安装布置尺寸；

b. 基础螺栓位置及土建荷载；

c. ISO9000 质量管理体系认证；

d.设备的安装、运行、维修手册；

e. 电气控制原理图以及接线图

f. 备件表；

h. 产品样本。

(3) 设计和现场条件

*a. 每台潜水搅拌机能在污水、污泥中工作，须满足容积功率和工艺的推流和搅拌效果，保证池底流速（距池底 250mm 为准）0.3m/s， 以满足工艺池型和介质的要求为原则，并提供潜水搅拌机的选型计算依据。

b. 潜水搅拌机能连续运行、间歇运行和长期停止状态后恢复运行，潜水搅拌机在整个运行过程中保持无振动平稳运行，运行时间至少为 10000 小时。

*c. 潜水搅拌机的安装位置满足现场使用要求。

潜水搅拌机现场电气控制箱说明：

1）现场控制箱结构

控制箱室外支架式安装（带观察窗）

控制箱要求前检修，前开门

电缆进出线为下进，下出线方式

盘内塑料元件无卤素，CFC，阻燃，自熄

盘体材质：ASTM304不锈钢

防护等级：IP55

2）控制箱功能

现场控制箱用于控制设备的开/停，动力及信号电缆的转接。

现场控制箱内至少包括：进线隔离开关，空气断路器，热继电器，接触器，控制操作单元，动力及信号接线转接端子排，故障信号转换装置，“急停”按钮等元件。

设备监控单元能将设备本体检测装置检测的信号转换成一个带转换接点开关量输出。

设备的手/自动转换、运行、故障等信号可整合至PLC系统。

（3）技术参数

工作电源：AC   380V   50Hz  三相五线制

辅助电源：AC   220V   50Hz

 潜水搅拌机木箱包装

物流配载

产品质保期18个月

售后提供现场或线上指导安装调试
