        低速推流器技术要求

（1）一般要求

江苏杜安环保根据池型和水深，合理设定搅拌器和推流器的安装位置，校核并确定搅拌器和推流器的数量及功率，并提供设计图纸及性能曲线。

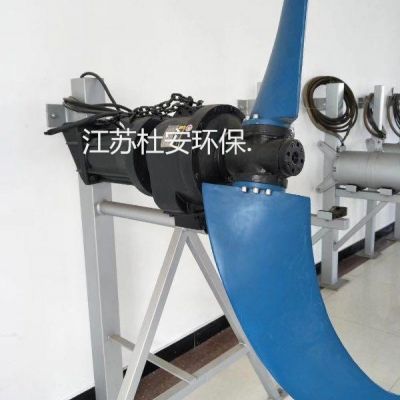

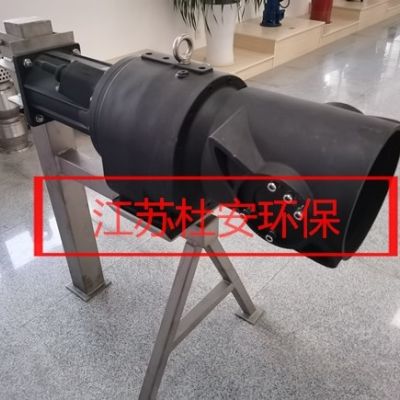

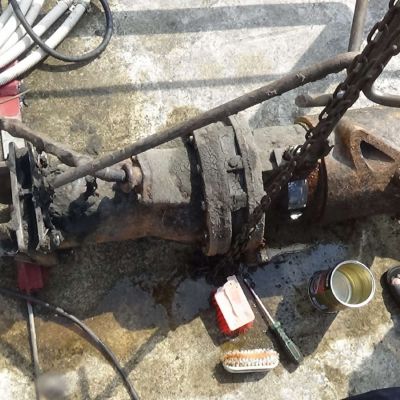

潜水推流器采用中转速螺旋桨，螺旋桨为3个叶片带导流环。

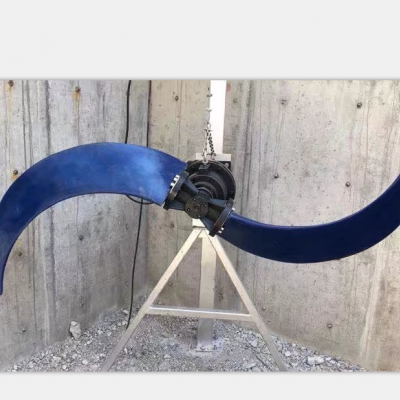

潜水推流器为低转速，2桨式叶轮。

推流器工作时，要求池底水平流速大于0.3m/s，以防发生沉淀。

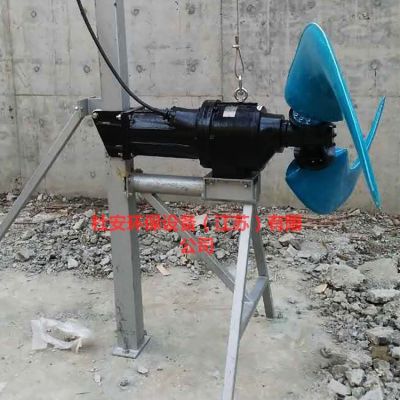

推流器能沿导杆上下移动，升降自如，并可进行水平和垂直方向的调整，设有安全制动装置。

导杆及吊架有足够的强度和刚度，在推流器起放过程中不允许有任何变形产生。

（2）技术要求

潜水推流器采用具有良好自清功能、工作时无振动、且经过优化设计的轴流叶轮，强化聚氨脂铸造桨叶，并经过动平衡试验。叶轮应能高效地搅拌推动池底流体的流动。所有桨叶都应具有相同的形状。

叶轮和轴之间采用键连接固定在轴的端部，并加以密封，叶轮和轴必须采用锁定装置以防叶轮和轴无论是正转还是偶尔发生反转都不会发生松动。

叶轮作动平衡和静平衡试验.

桨叶根部有足够的强度，在规定的运行工况下不允许有任何开裂等情况发生。

潜水搅拌器与电机同轴。搅拌器螺旋桨的轴是电机轴的延伸。

所有轴承的设计寿命较小为100000小时。

每台潜水推流器配有一个双机械密封系统。密封在油腔内运行，该油腔能以一稳定的流速对重叠的密封面进行润滑。

（3）电机

潜水推流器电机为潜水电机，定子绕组和定子进线的绝缘等级为F级绝缘温度155°C，电机的防护等级为IP68。

电机设计成可连续处理搅拌40°C的介质，每小时起动10次。为监控每相绕组上的温度，在定子进线线圈中装有热敏开关，可与电机过载保护相连接并与控制柜相连接。

潜水电机和搅拌机均应由同一制造商制造。投标方需提供电机的每个保护传感器的信号规格，保证信号能传送到MCC。

电机的定子绕组需安装超温传感器。

安装防渗漏传感器防止液体进入定子绕组。

水检测装置安装在电机的电缆接线室内。

电机的额定功率大于规定点轴功率的1.1倍。

（4）电缆进线密封

电缆进线密封设计能消除一定的扭矩以形成一个防水的潜水密封。该密封应保证电缆的更换，不能用环氧，硅或其它二次密封系统进行密封。

电缆接头部分，采取措施防止由于温差引起的电缆内外空气交换。

电缆在水中进行适当的固定，投标方应提供固定装置。

（4）潜水推流器路现场电控柜

现场控制箱由江苏杜安环保配套提供，控制箱采用可透视双层门，不锈钢304材质，支架也采用不锈钢304材质，可牢固固定；板件厚度不小于1.5mm，室外防护等级为IP55，室内防护等级不低于IP4X，箱内安装保护开关、控制开关和逻辑元件等，面板安装多功能表、转换开关、开、停按钮和急停按钮、运行指示灯，当设备出现故障时，能停止设备的运行。

江苏杜安环保根据提供设备的性能要求及现场控制要求，生产配套出完整的每台控制箱的电气控制原理图，接线图、电气元件位置总图、具体接线图标号和电气元件配置一览表。

需具有“断路器、交流接触器、热继电器（如需）、变频器（如需）”等一次元器件及运行功能，主要电气元器件（断路器、接触器、热继电器）采用施耐德、ABB或西门子产品。

 现场控制柜内留与PLC系统连接的接线端子并标识清楚，提供完成的控制图纸并能实现PLC的自动控制。

       潜水推流器材质

出厂检验

A 每台潜水推进器都做以下试验（不限于此）：

a 外观检验

b 潜水推流器的运行状态试验

c 潜水电机内腔的气压试验

d 潜水电机各项指标的测定

B 潜水推流器承受工作压力的零部件均进行历时3min的水压试验而无渗漏，试验压力为1.5倍的工作压力，但不低于0.2Mpa。

装配完整的水下搅拌器、推流器（包括叶轮、机械密封、轴等）

潜水电机

潜水推流器导轨及固定支架、电缆固定件、转向及其定位装置提升链、绳

吊架固定座

吊架及提升装置（固定式）

10m水下密封电缆及固定件、接头、紧固件、电缆接线箱

渗漏、过热、低液位保护装置 (安装在MCC内)

现场控制箱（一控一），室内防护等级IP44，室外防护等级IP55

所有连接附件、化学地脚螺栓

304不锈钢现场控制箱，设备控制箱至设备电缆和二次电缆。

控制箱内根据自控需要配置线端子或预留通信端口。
