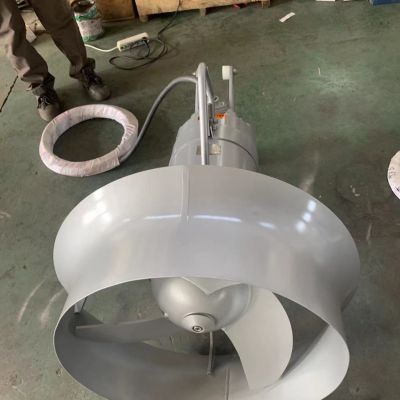

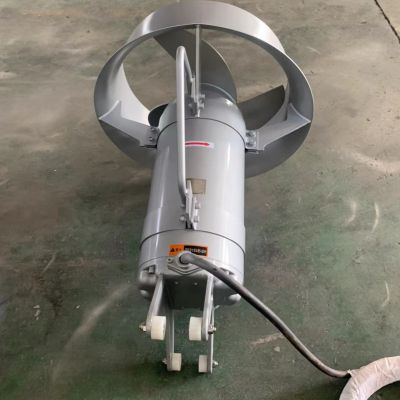

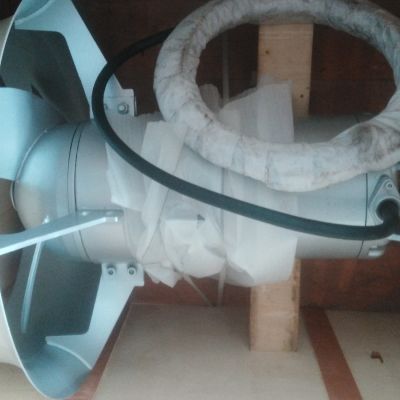

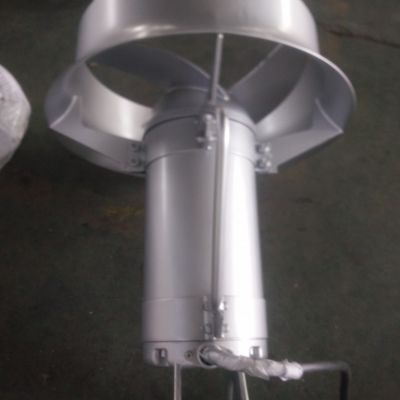

污泥池搅拌器QJB10/12-620/3-480S

潜水搅拌器由潜水电机、搅拌叶轮、密封机构、减速机构、安装系统、电控设备等部分构成。

总体要求如下：

1、潜水搅拌器安装轴承罩、主轴和搅拌桨叶。如采用水平搅拌器，需确保密封。

2、接触被搅拌污泥混合液的搅拌器部件的材质，适用于污泥混合液的特性，而且能耐磨损和腐蚀。潜水搅拌机可创建水流，加强搅拌功能，防止污泥沉淀及产生死角。

3、每台潜水搅拌器及其附属设备的布置便于操作、维修和拆卸，而且不中断装置的运行。

4、导轨系统可自由调整搅拌器的提升和下降，并无需排空水池情况下拆卸和安装潜水搅拌器全部的重量受力在一个支架上，支架可承受搅拌器产生的推力。

5、为便于检修潜水搅拌器，需安装提升系统，包括导轨、提升索、水上提升支架和电缆固

定件等。潜水搅拌器壳体结构由方便固定提升索的设计或配置，安装潜水搅拌机也不必把池子防空。

6、潜水搅拌器的电机壳体由优质不锈钢制造，壳体厚度足以承受荷载，其表面加工平整光滑。

7、叶轮用不锈钢制造，且经动平衡实验。叶轮与轴中间应装有锁定装置，以防转动时

松动，叶片设计需考虑自清洁及免振功能。

8、潜水搅拌器的电机和叶轮采用直联式传动方式，轴由不锈钢制造，轴能承受所有轴向和

径向载荷。

9、潜水搅拌器的防护等级为 IP68，绝缘等级为 F，潜水电机可连续运行，每小时可启动至少 15 次，潜水电机与搅拌器应是同一厂家制造。

       主要零部件材料：

电机壳体 SS304 不锈钢

主轴 2Cr13

叶桨 SS304 不锈钢

提升系统 SS304 不锈钢

提升钢丝绳 SS304 不锈钢

水下安装系统 SS304 不锈钢

紧固件(螺栓、螺母、垫片) SS304 不锈钢导轨架 SS304 不锈钢

机械密封 双端面机械密封，耐腐蚀的碳化钨/SS304 不锈钢（外露紧固件）

潜水搅拌器配套电气技术说明

电动机及轴承

（1）电动机选型按 F 级考虑，B 级温升，选用高原型电机，高效节能型，并满足

GB18613-2012 标准全国 2 级能效等级电机。

（2）电动机转子采用铜条结构，导体和端环之间采用可靠的焊接工艺，并应采取防止导条断裂的可靠措施，经高精度动平衡校验，电动机运转平稳，振动速度有效值不高于1.5mm/s。

（3）对于滑动轴承电机，选择端盖式球面滑动轴承，确保电动机运行期间不漏油。如发生漏油情况，在电机生命周期内免费维修。

（4）电动机前后端有轴承注油孔。

（5）电动机与它所驱动的设备运行条件、维护条件一致，电动机功率及启动特性满足被驱动设备整个性能范围内的要求。

（6）电动机噪音及振动满足相关 GB 规定。

（7）电动机按冷态启动两次或热态启动一次进行校验，定子导体温度不应超过 120 度，

  电动机起动电流及启动时间计算书应提供给用户。

（8）电机能再全浸没条件下连续运行、间歇运行和长期停止状态（正常工艺停机）后恢复运行，搅拌器再整个运行中保持平稳状态，电动机设计使用寿命不少于 30 年，电动机应能够连续满负荷运行超过 16000 小时，而不需要停机维修。供方应根据电动机数据表中的规定，提高电动机效率，电动机效率不低于 GB 30254-2013 中的 2 级能效。GB30254-2013中未做规定的 10kV 电机的能效标准，按照 6kV 相应规格的 2 级能效标准降 0.2 个百分点执行。

（9）电机质量证明文件、运行使用说明书、维护说明书、装配图和安装说明书、电动机总图及安装图(全部外形尺寸、装配尺寸、内部风道、基础留孔、荷重等)、转速---转矩特性曲线、启动特性曲线，起吊方式、绕线方式、绝缘材料形式、线圈温升、堵转扭矩、制动扭矩、制动电流、满载电流、功率因数、旋转方向等。

（10）电动机现场试验：振动试验、电动机噪声测量、电动机绝缘试验等符合要求。

（11）电动机外壳应提供用于连接接地线的螺栓。

（12）当电源电压与额定电压的偏差不超过±10%时，电动机输出功率须连续保持为额定值，此时温升按 B 级（绝缘等级为 F 级）考核。
