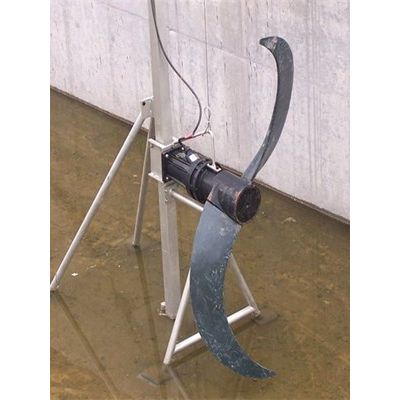

QJB7.5/4-2500/2-36/P低速推流器技术要求


    （1）一般要求

江苏杜安环保根据池型和水深，合理设定搅拌器和推流器的安装位置，校核并确定搅拌器和推流器的数量及功率，并提供设计图纸及性能曲线。

潜水推流器采用中转速螺旋桨，螺旋桨为3个叶片带导流环。

潜水推流器为低转速，2桨式叶轮。

推流器工作时，要求池底水平流速大于0.3m/s，以防发生沉淀。

推流器能沿导杆上下移动，升降自如，并可进行水平和垂直方向的调整，设有安全制动装置。

导杆及吊架有足够的强度和刚度，在推流器起放过程中不允许有任何变形产生。

（2）技术要求

潜水推流器采用具有良好自清功能、工作时无振动、且经过优化设计的轴流叶轮，强化聚氨脂铸造桨叶，并经过动平衡试验。叶轮应能高效地搅拌推动池底流体的流动。所有桨叶都应具有相同的形状。

叶轮和轴之间采用键连接固定在轴的端部，并加以密封，叶轮和轴必须采用锁定装置以防叶轮和轴无论是正转还是偶尔发生反转都不会发生松动。

叶轮应作动平衡和静平衡试验.

桨叶根部有足够的强度，在规定的运行工况下不允许有任何开裂等情况发生。

潜水搅拌器与电机同轴。搅拌器螺旋桨的轴是电机轴的延伸。

所有轴承的设计寿命较小为100000小时。

每台潜水推流器配有一个双机械密封系统。密封在油腔内运行，该油腔能以一稳定的流速对重叠的密封面进行润滑。

（3）电机

潜水推流器电机为潜水电机，定子绕组和定子进线的绝缘等级为F级绝缘温度155°C，电机的防护等级为IP68。

电机设计成可连续处理搅拌40°C的介质，每小时起动10次。为监控每相绕组上的温度，在定子进线线圈中装有热敏开关，可与电机过载保护相连接并与控制柜相连接。

潜水电机和搅拌机均应由同一制造商制造。投标方需提供电机的每个保护传感器的信号规格，保证信号能传送到MCC。

电机的定子绕组需安装超温传感器。

安装防渗漏传感器防止液体进入定子绕组。

水检测装置安装在电机的电缆接线室内。

电机的额定功率大于规定点轴功率的1.1倍。

（4）电缆进线密封

电缆进线密封设计能消除一定的扭矩以形成一个防水的潜水密封。该密封应保证电缆的更换，不能用环氧，硅或其它二次密封系统进行密封。

电缆接头部分，采取措施防止由于温差引起的电缆内外空气交换。

电缆在水中进行适当的固定，投标方应提供固定装置。

（4）潜水推流器路现场电控柜

现场控制箱由江苏杜安环保配套提供，控制箱采用可透视双层门，不锈钢304材质，支架也采用不锈钢304材质，可牢固固定；板件厚度不小于1.5mm，室外防护等级为IP55，室内防护等级不低于IP4X，箱内安装保护开关、控制开关和逻辑元件等，面板安装多功能表、转换开关、开、停按钮和急停按钮、运行指示灯，当设备出现故障时，能停止设备的运行。

江苏杜安环保根据提供设备的性能要求及现场控制要求，生产配套出完整的每台控制箱的电气控制原理图，接线图、电气元件位置总图、具体接线图标号和电气元件配置一览表。

需具有“断路器、交流接触器、热继电器（如需）、变频器（如需）”等一次元器件及运行功能，主要电气元器件（断路器、接触器、热继电器）采用施耐德、ABB或西门子产品。

 现场控制柜内留与PLC系统连接的接线端子并标识清楚，提供完成的控制图纸并能实现PLC的自动控制。

       潜水推流器材质

出厂检验说明：

A 每台潜水推流器都做以下试验（不限于此）：

a 外观检验

b 潜水推流器的运行状态试验

c 潜水电机内腔的气压试验

d 潜水电机各项指标的测定

B 潜水推流器承受工作压力的零部件均进行历时3min的水压试验而无渗漏，试验压力为1.5倍的工作压力，但不低于0.2Mpa。


       杜安环保QJB7.5/4-2500/2-36/P低速推流器安装说明：
       潜水推流器现场安装说明：

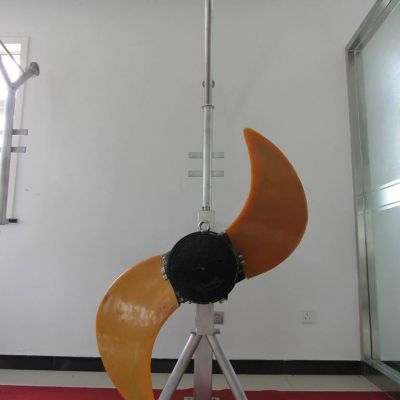

1、叶片的装配

注意：

在潜水推流器装上安装系统前，先根据工作条件选择角度调整片。

确保两枚叶片在安装时为同一角度。

步骤1、松开轮毂（1）上端盖（2）的螺钉（3）（M16*80左螺纹），卸下端盖；

步骤2、将一枚叶片从上插入轮毂的孔中，使叶轮轴的槽对外，用已选择好的角度调整片（4）放入叶轮轴的槽内，用两颗螺钉与轮毂连接，用内六角扳手先拧紧左侧的螺钉（5），再拎紧右侧的螺钉（6）。

为了便于安装第二枚叶片，将轮毂旋转180o，然后用上述方法安装第二枚叶片。

步骤3、盖上端盖，将两片齿型垫圈和 M16*80左螺纹螺钉拧入。低速推流搅拌器安装 2、低速潜水推进器的安装

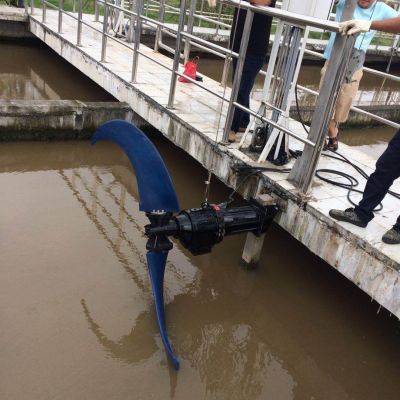

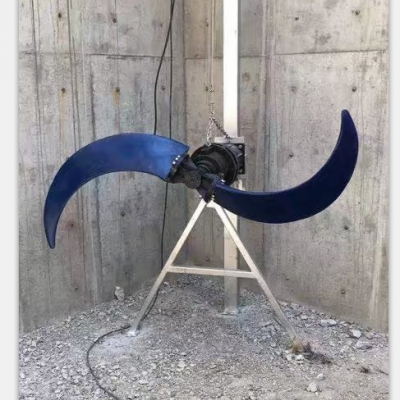

将导杆和吊架按要求用胀锚螺钉固定好。

装上减振块和滑套。

用手摇葫芦提起搅拌机，将滑套套入方型导杆中，在搅拌机就位前，检查升降是否灵活自如。

缓慢均匀地放下搅拌机，确保搅拌机就位正确。使手摇葫芦钢丝绳处于松弛状态。

确保电缆在搅拌机运行时，不被卷入叶轮中！

3、试运转

开机前，由合格人员检查整个系统，确保符合相关规范要求。将电机电缆与电源进行正确接线。

初次调试时，检查叶轮的旋转方向是否正确。方法是：将潜水推流器悬在方型导杆上，接通电源，从叶轮向电机方向看，叶轮为顺时针方向运转。如旋转方向不正确，更换电源电缆的两相。如多台低速推流器连接在同一个控制柜上时，对每台搅拌机进行单独检查旋向。

注意：检查旋转方向时，要确保旋转的叶轮不会伤害工作人员，也不要靠近旋转的叶轮。

4、运转

在试运转正常后，切断电源。将搅拌机沿方型导杆放入水下，并确保低速推流器安装到位。接通电源进行运转，并检查是否正常。

5、注油与换油

潜水低速推流器在出厂前减速箱内已注油。次运转100小时后更换新油，以后可每3-6个月更换一次。润滑油牌号为90号工业齿轮油或20号机械油。加油量约为1.2升。

换油按下列方法进行：

推流器按要求放置好，松开上下两只螺塞，放出润滑油，然后用洗涤油清洗油室，再注入新油，换上新的O型圈，将螺塞旋紧。

如果换下的油中发现有水（呈奶状乳化液），按规定清洗油室，再注入新油，换上新的O型圈，将螺塞旋紧。三星期后重新检查一次，如果油又变成奶状乳化液，检查机械密封件，必要时进行更换（请与我公司或维修服务部联系）。推流器安装到位。接通电源进行运转，并检查是否正常。5、注油与换油

潜水推流器在出厂前减速箱内已注油。次运转100小时后应更换新油，以后可每3-6个月更换一次。润滑油牌号为90号工业齿轮油或20号机械油。加油量约为1.2升。

换油按下列方法进行：

把搅拌机放置好，松开上下两只螺塞，放出润滑油，然后用洗涤油清洗油室，再注入新油，换上新的O型圈，将螺塞旋紧。

如果换下的油中发现有水（呈奶状乳化液），按规定清洗油室，再注入新油，换上新的O型圈，将螺塞旋紧。三星期后必须重新检查一次，如果油又变成奶状乳化液，应检查机械密封件，必要时进行更换（请与我公司或维修服务部联系）。

客户订货时，请提供池深H及池形图，以便厂房加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢起吊底座外，多台潜水推流器可公用一套起吊装置。
