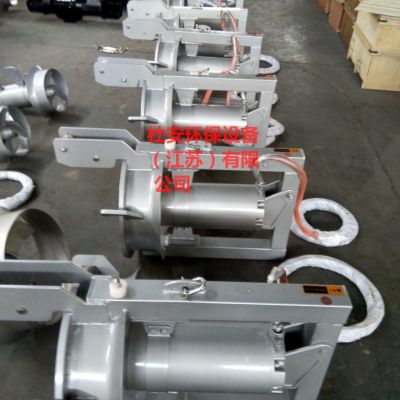

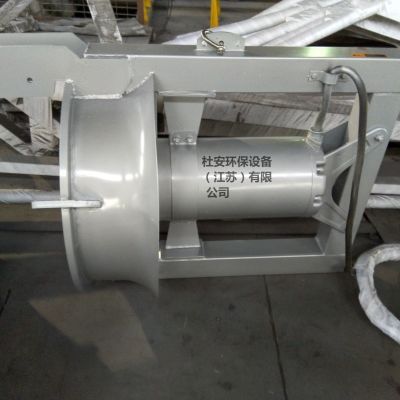

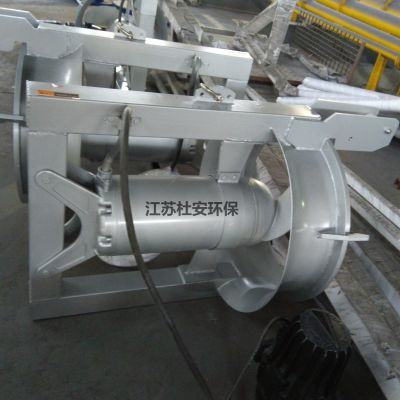

穿墙泵QJB-W7.5/12技术说明

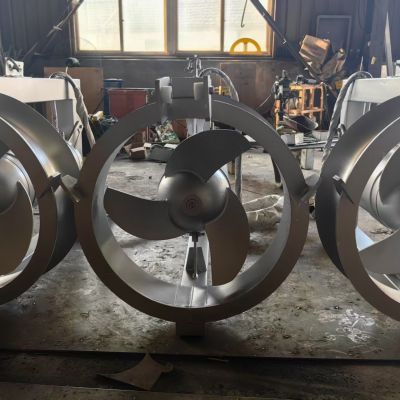

1、叶轮

螺旋桨叶轮能够处理常规污水。螺旋桨叶轮在结构设计上是水力平衡的无缠绕和自清洁形式。螺旋桨叶轮精心地进行加工和表面处理，能高效率传递电机输出功率。叶轮有三叶片。所有叶片都是相同的形式，间隔距离均匀的。叶片与轮觳使用不锈钢AISI316或SU304。螺旋桨叶轮采用单键栓固定在轴的端部，采用保护帽进行密封，并使用锁定垫圈系统。螺旋桨叶轮经动平衡检验合格。

2、齿轮箱

混合液回流泵通过高性能的行星齿轮箱传动。齿轮箱体与过墙泵壳体成为一体，为流线锥形，表面与轮毂和电机壳平滑过渡，从而保证高度稳定性和良好的水力特性，提高过墙泵整体效率。齿轮箱内应配备高精度、高利用率、低负载的单极行星齿轮，齿轮齿应由高耐磨合金钢制成。齿轮箱内充油以润滑和冷却，并减少泄漏的影响。回流泵泵设计使用寿命不低于5年。

3、轴

电机轴和螺旋桨轴通过齿轮箱联接。轴由耐磨不锈钢制造，螺旋桨轴和电机轴能承受所有轴向和径向荷载。螺旋桨轴受机械密封和径向密封充分保护，与介质隔离。

4、轴承

混合液回流泵电机的轴在两个球轴承上转动，螺旋桨轴由两个圆锥滚柱轴承支撑。

所有轴承采用脂润滑的高质量免维护轴承，能承受轴向和径向负载。轴承寿命应不低于100,000 小时以上。

5、机械密封

采用两个上下双重独立的高质量机械密封系统，可以顺时针或逆时针转动，而不会带来不良后果。机械密封均采用碳化钨/碳化钨或碳化硅/碳化硅，介质酸碱度范围为pH=6～10。

机械密封是免维护的，润滑与被输送液体相隔开，能抵抗热冲击，并具有良好紧急运行的特点。

两机械密封间应有一油室，油室内充有符合卫生标准要求的石蜡油，用石蜡油润滑

和冷却机械密封，并作为输送介质和电机腔间的缓冲，作为进一步的保护措施。证机械密封的正常使用寿命不低于 25,000 小时。

6、电机

电机为鼠笼潜水电机，3 相、380V、50HZ，防护等级 IP68，绝缘等级 F。 电机能每小时启动10次。能连接泵送温度常规为 40°C 的介质，并且定子绕组的平均温升不超过80°C。定子应热压嵌入定子室，并与转子保持合适的间隙。直接起动电流不超过 6 倍额定电流。潜水电机和水泵必须由同一厂家生产。

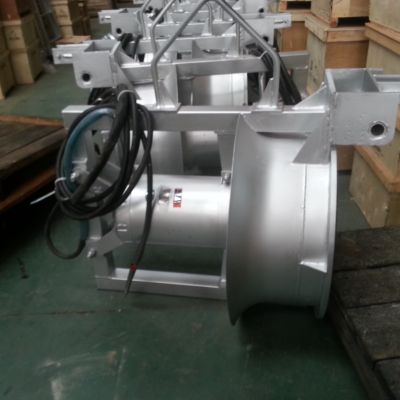

7、电缆和电缆密封

电机配有潜水电缆，为包括控制和动力芯线的同一根电缆。电缆配备单独可靠的电缆进口。电缆的尺寸符合行业标准并提供足够的长度以接入接线盒或就地控制柜且不需拼接。电缆接入接线室应使用可重复使用的双道压缩橡胶套密封，不能使用环氧、硅树脂或其它二次密封系统进行密封，应保证电缆的更换，电缆出口为轴向，与电机壳外表面同向贴紧布置，同时用电缆夹和拉紧钢缆将电缆固定，避免受水流冲击晃动，且不会在起吊时钩住。

8、混合液回流泵保护系统

混合液回流泵设有一套保护系统，用于缠绕、过载、故障、漏水等发出指示，应

该在电机或主轴出现严重损坏前发出相关信号。

9、电机过载保护：

电机的每一绕组均由 PTC 型温度传感器保护，三个传感器应串联连接，这些传感器都在摄氏 125℃时动作。所有保护信号均通过1个组合的模块分别转换为无源触点送出。

10、电机腔泄露保护和机械密封泄露保护

在定子室中提供一个探测液体泄漏的传感器。在密封泄漏时输出信号，以防水进入电机腔。



2、型   号：       QJB-W7.5

3、主要技术参数：
