SQJB-2500双曲面搅拌机技术要求

1、双曲面搅拌机适合于原水、排泥水或药液混合液中运转。工作时，在水下任何部位都不得挂带纤维，保证池内各区搅拌均匀，整个池内不会有污泥的沉淀，无边角，混合均匀度>95％。

2、杜安环保通过计算确定搅拌机的输出转速。双曲面搅拌机需在全浸没条件下连续运行、间歇运行和长期停止状态后恢复运行，在整个运行过程中运行平稳、无振动。

3、双曲面搅拌机能每日24小时连续运行。

4、双曲面搅拌机全部的载荷应支承在砼桥架上，底部设轴承支承，通过悬臂式立轴与齿轮减速电机，并由齿轮减速电机传递扭矩。

5、双曲面搅拌机底部无支撑，叶轮运行时自我纠位，确保向下力垂直，防止产生不平衡运动。

6、搅拌机叶轮及电机转向与池型及流态相匹配，运行中发生反转也不会对设备造成不良后果。

7、传动立轴通过联轴器与减速机的输出轴连接固定，传动立轴应有足够的断面尺寸承受搅拌叶轮的所有工作转矩。

8、齿轮减速电机安装固定在桥架上，电机设计符合IEC标准，电机额定功率大于实际较大所需功率的1.5倍，F级绝缘，电源为3P，380V、50Hz，防护等级为IP65。

      双曲面搅拌机电气要求：

就地电控箱为搅拌机（器）成套供货，电控箱至搅拌机（器）的电力、控制电缆及电缆固定件由设备单位供货，有关控制箱及控制的技术要求见电气和控制条款。

双曲面搅拌机自控要求：

每台双曲面搅拌机需实现就地一步化控制启/停的功能并具有PLC远程控制功能，其电控柜至少带有如下信号接口：

输入信号（无源触点）：开/停控制信号

输出信号（无源触点）：手/自动信号；

 运行信号；

 综合故障信号。

无源触点信号逻辑：所有信号为正逻辑信号；

信号触点容量：220V，5A。

与厂区中控控制系统衔接

双曲面搅拌机的信号和厂区控制器采用硬线连接。

江苏杜安环保制造双曲面搅拌机的全部材料适用于污水厂的腐蚀环境，未经保护或非防腐性材料，按一般技术要求条款的规定进行处理。

双曲面搅拌机检验和测试

双曲面搅拌机出厂前进行工厂检验及测试,并提供产品合格证或质量证明书。

安装后，按要求进行检验，保证其性能符合规定的指标。

双曲面搅拌机在无水条件下，点动空转运行，传动平稳，无卡位和抖动现象。

进行现场负载试验，在设计工况条件下进行24小时的带负载运行，运行电流不超过电机额定电流。测定双曲面搅拌机搅拌均匀度符合设计要求。

双曲面搅拌机安装附件及资料：

双曲面搅拌机技术说明；模拟图；基础螺栓布置详图；电气原理图、配套电机接线图、控制箱的接线图及控制原理图；针对本工程池型布置的搅拌机池底流态图；防护涂层说明；产品手册等相关资料。

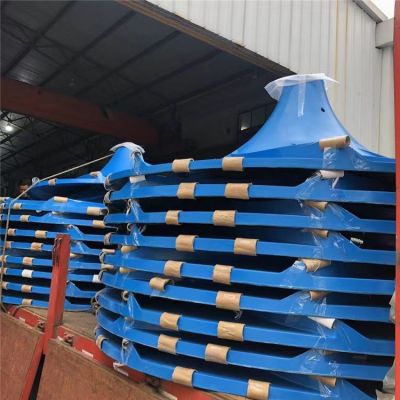

双曲面搅拌机玻璃钢叶桨特点：使用寿命长，不易破碎或者断裂，机械性能好。
