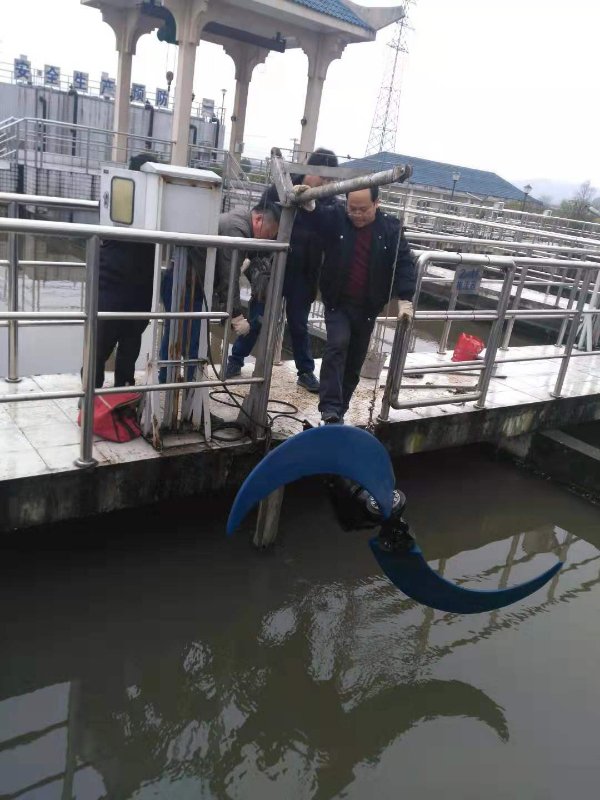

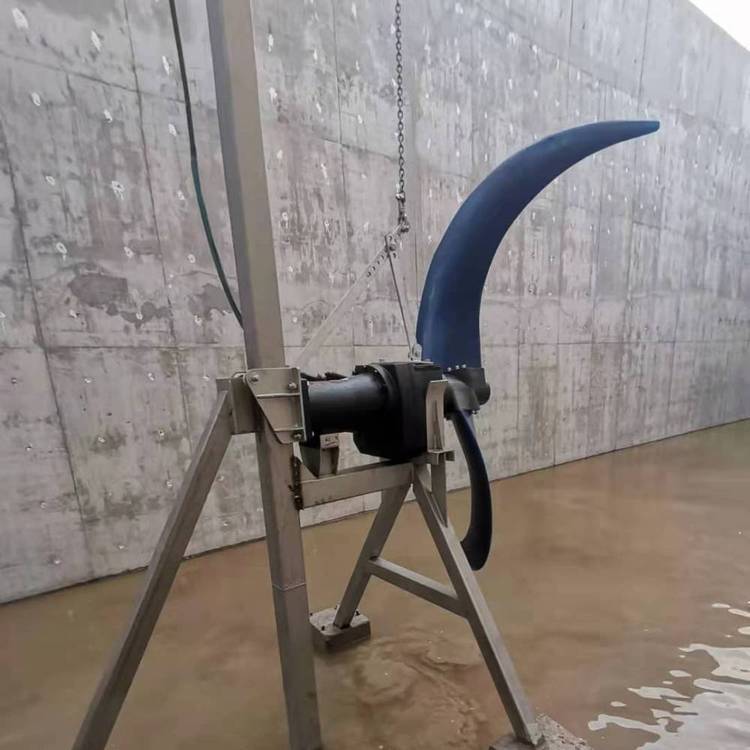

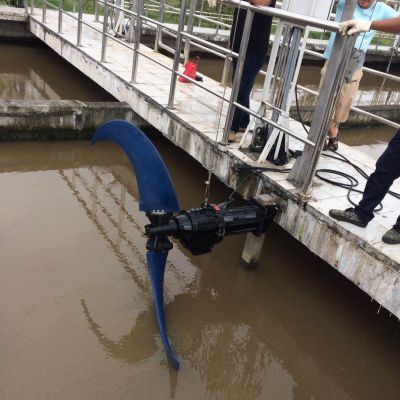

低速推流器QJB7.5/4-2500/2-38/B技术说明

低速推流器材质：

壳体：不锈钢316Ti （DIN1.4571）

叶轮：不锈钢316Ti （DIN1.4571）

叶轮轴：高强度、耐腐蚀不锈钢

机械密封：碳化硅/碳化硅

与接触的螺栓、螺母、垫圈：不锈钢316

提拉绳：不锈钢316或不锈钢304

提升装置水上部分：不锈钢304

提升装置水下部分：不锈钢304

低速推流搅拌器（控制系统）

低速推流搅拌器的操作为就地手自动控制，控制箱离地1.2m，配备不锈钢304支架，适用于户外使用，与潜水电机连接的电缆长度不低于10m。控制箱的箱体采用不锈钢304制造，壁厚不小于2mm。箱内含潜水搅拌器保护转换装置。具备向中控室传输状态信号的接口。

 设备参数要求

性能和结构：

1、潜水推流器能每日24小时连续运行、间歇运行和长期停止状态后恢复运行。

2、潜水推流器在整个运行过程中保持无振动平稳运行，运行时间至少为20000小时。

3、质保期为2年，整机使用寿命不低于7～8年。

4、壳体：潜水推流器壳体由优质铸铁或不锈钢制造，壳体厚度承受荷载，表面平整无气孔。

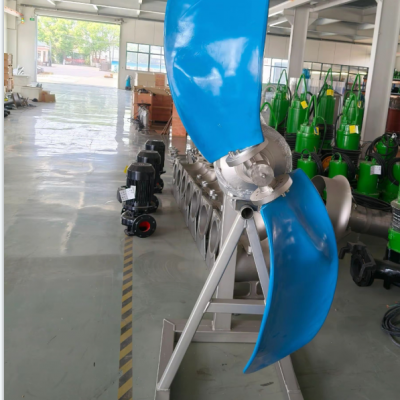

5、叶轮

潜水推流器叶轮采用聚氨酯，两叶分体式，且须作动、静平衡。表面处理应仔细，叶轮能高效利用电机的输出功率进行搅拌并推动池底污水流动，所有叶轮形状相同，叶片间距相等，叶轮与轴之间须装有内锁装置，以防转动时松动，叶片设计须具自清，免震功能。

6、轴

轴由不锈钢制造，叶轮和电机轴能承受所有轴向和径向荷载，整机寿命不少于15年，轴承的设计寿命不小于100000小时。

7、轴封

采用两个相互独立的高质量机械密封，采用碳化钨或碳化硅，机械密封适用于pH5～10介质。机械密封的使用寿命不低于25000小时。机械密封设计成可以正反向转，而不会带来不良后果。

8、电机

潜水型三相鼠笼电机，防护等级为IP68，绝缘等级F级或更好，B级温升，电机轴和转子作平衡，每分钟的转速不超过1500转，380V，AC，3相，50HZ。电机须设计为可连续运行，每小时可启动至少15次而不损坏潜水推流器。

9、电缆和电缆密封

电机配有用于控制和动力水下电缆，每根电缆都有一个单独的进口，并进行可靠的密封。电缆长度10米

泄漏传感器

低速推流器设置泄漏传感器，传感器根据导电性原理工作，讯号能监测并在电机出现严重损坏前发出报警讯号。

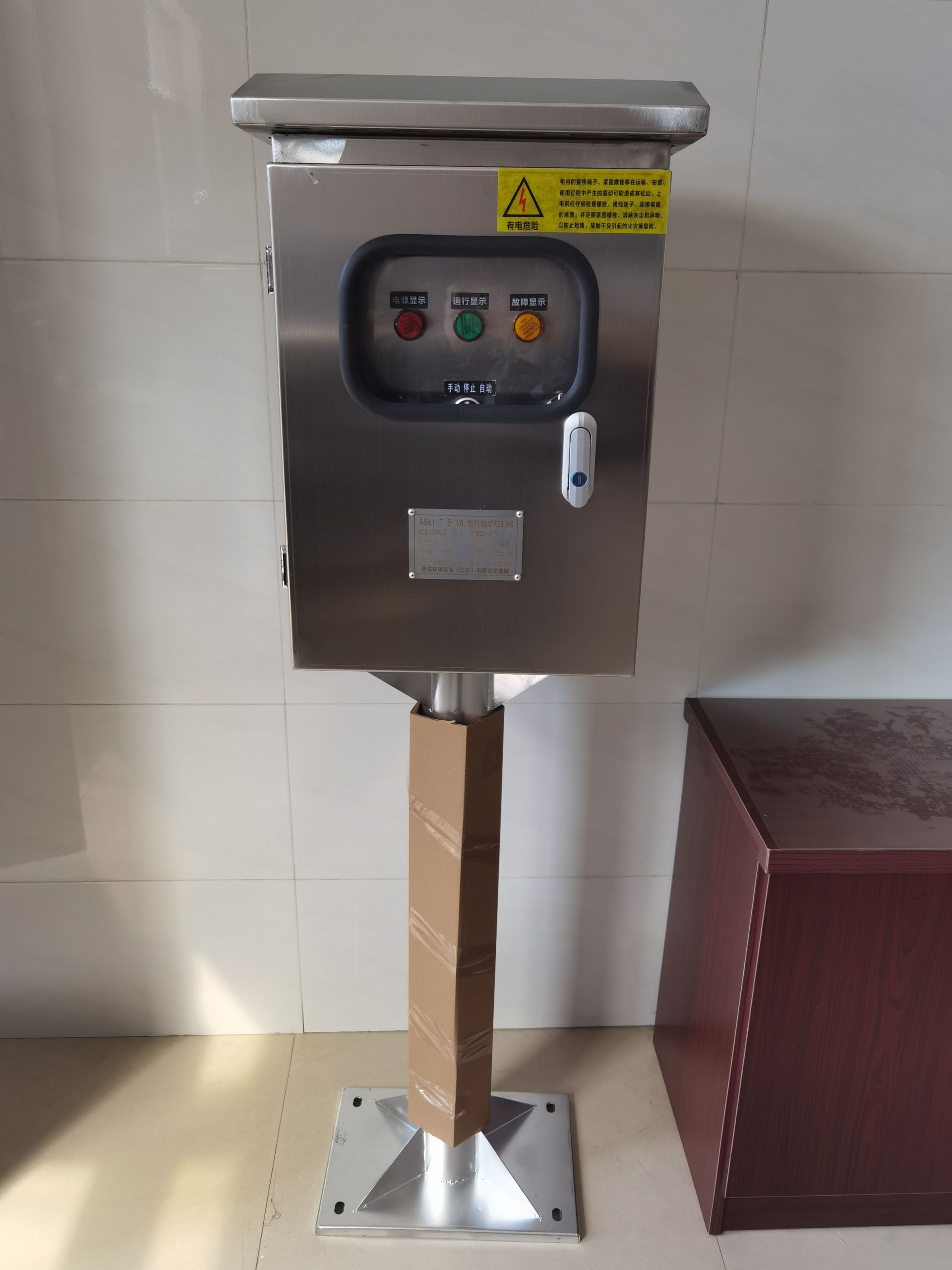

控制箱用于控制推流器的开/停，动力及信号电缆的转接。

控制箱内至少应包括：进线隔离开关，空气断路器，热继电器，接触器，控制操作单元，动力及信号接线转接端子排，推流器故障信号转换装置，“急停”按钮等元件。

推流器的手/自动转换、运行、故障等信号可整合至PLC系统。

技术参数

工作电源：AC   380V   50Hz  三相五线制

辅助电源：AC   220V   50Hz

(1) 江苏杜安环保低速推流器具备该类产品的功能要求，无瑕疵和缺陷，质量为合格产品，同时有明确的出厂检测程序。

(2) 江苏杜安环保低速推流器是全新的，所有设备和材料运输到达施工场地时的包装是原厂完整的，且木箱符合国家防疫标准。

(3) 江苏杜安环保低速推流器满足行业环保和质量标准。

(4) 江苏杜安环保低速推流器的规格、型号参数和清单要求一致。
