  来自德国的系统集成商BBS成功将Active Mover 应用到了汽车电子元件的自动化生产线中。

　　德国系统集成商BBS成功应用博世力士乐磁悬浮输送线Active Mover为全球知名汽车零部件供应商TRW量身打造了一条汽车电子元件的自动生产线，其中包含上料，压装，装配，检测，测试，下料等37个工位。整条生产线全长共计22米，环状布局，紧凑合理，节约空间，使生产效率大幅度得到提高。

　　Active Mover的主体部分由两部分组成：20段长度1米直线段模块和2个180度的圆弧弯道模块，两者配置成长度为22米的环状输送系统。承载工件的滑块竖直安装于直线电机外侧，它可以在系统的任意位置快速运行，并实现***定位，同时系统可以对每个滑块进行单独控制。这条生产线可以在无人干预的状态下自动工作45分钟。原材料的上料部分由工人手工操作完成，成品的下料部分由博世力士乐的另一输送系统TS2plus实现。

Active Mover 可以兼容各种工控机，通过 Profinet、Ethernet/IP 或者 EtherCAT 与之相连。同时友好支持生产线进行改建，只需增减模块便可以实现生产线的改造。滑块的加速度***为40m/s²，***速度为150 m/min。受益于Active Mover 出色的性能，在新的产线上工件在工位间的输送时间缩短了1秒以上，整线的节拍时间大大缩短!

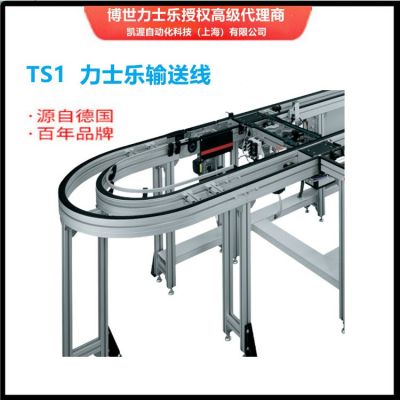

博世力士乐输送系统 TS

博世力士乐系列产品/基本机械组件(铝型材)/手动工位系统/TS输送生产线和V-F输送系统。一,博世力士乐输送系统 TS2 的工作原理在装配线上,必须使用输送系统,把工件从一个工位输送至另一个工位。借助摩擦力,工位托盘(WT)随两条不断运动的皮带、齿轮皮带、平顶链、

一、博世力士乐型材组装技术博世力士乐的型材组件能够适用于各种任务要求:既可以用于构建机械框架、围栏,也适用于特殊非标机械设备,还可以用于防静电系统、工作台和物料架等等。常用组件在国内都备有库存,能够迅速交货,同时FMSsoft CAD软件能让您以3D方式快速有效地进行规划设计。

 常用的型材组装系统便您获益非浅:—简单方便的螺丝连接—完全满足防静电要求的连接技术—型材规格齐全,常用尺寸有20、30、40、45、50、60、80、90mm—完整的配件可供选取择,如:快速连接件、角铝(托座)、螺栓、T形螺母……

二、博世力士乐支撑型材

博世力士乐还向业界展出了*的链板输送线(Vario Flow)系列,该系统高度集成模块化,可进行持续的无间断输送,以完成对工件的直线、转弯、上升、下降等形式的点到点连续传输,是机械零件加工、食品、药品、包装领域理想的传输工具。博世力士乐提供6种不同系列的型材,在同一系列的所有产品具有相同的锁坑尺寸及距离,以保证结构一致协调。10mm锁坑的新型材系列,锁坑距离为40mm和50mm,正好补充了已趋成熟的45mm锁坑距离系列产品,因为10mm锁坑型材特别坚固,它们适合于构建台子以及重要机架等各种要求,而8mm和6mm的锁坑型材适用于构建简单的器具、隔墙、支架或显示柜等等
