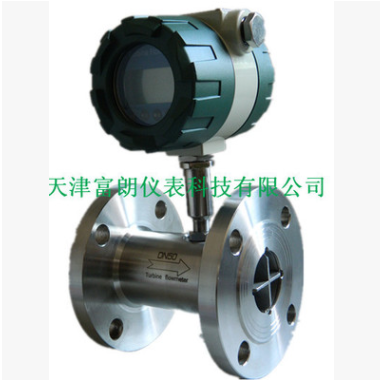

LWGY涡轮流量计 水流量计 高精度液体流量计

执行标准

涡轮流量传感器（JB/T9246-1999）

仪表口径及连接方式

4、6、10、15、20、25、32、40采用螺纹连接

（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接

(15、20、25、32、40)也可采用卡箍连接方式

精度等级

±1%、±0.5%

量程比

1:10； 1:15； 1:20；

传感器材质

304不锈钢、316（L）不锈钢等

使用条件

介质温度：-20℃～+120℃     环境温度：-20℃～+60℃

相对湿度：5%～90%           大气压力：86kpa～106kpa

信号输出功能

脉冲信号、4～20mADC电流信号

通讯输出功能

RS485通讯、HART协议等

工作电源

1、 外电源：+24VDC±15%，适用于4～20mA输出、脉冲输出、RS485通讯。

2、 内电源：现场显示型、仪表自带3.6v锂电池。

防爆等级

ExiaIICT4或ExdIIBT6

防护等级

IP65

仪表口径

（mm）

正常流量范围

（m3/h）

扩展流量范围

（m3/h）

常规连接方式

与耐压等级

特质耐压等级（MPa）

(法兰连接)

DN4

0.04～0.25

0.04～0.4

螺纹连接/2.5MPa

4.0、6.3、10、16、

DN6

0.1～0.6

0.06～0.6

螺纹连接/2.5MPa

4.0、6.3、10、16、

DN10

0.2～1.2

0.15～1.5

螺纹连接/2.5MPa

4.0、6.3、10、16、

DN15

0.6～6

0.4～8

螺纹连接/2.5Mpa

4.0、6.3、10、16、

法兰连接/2.5MPa

卡箍连接/4.0MPa

DN20

0.8～8

0.45～9

螺纹连接/2.5MPa

4.0、6.3、10、16、

法兰连接/2.5MPa

卡箍连接/4.0MPa

DN25

1～10

0.5～10

螺纹连接/2.5MPa

4.0、6.3、10、16、

法兰连接/2.5MPa

卡箍连接/4.0MPa

DN32

1.5～15

0.8～15

螺纹连接/2.5MPa

4.0、6.3、10、16、

法兰连接/2.5MPa

卡箍连接/4.0MPa

DN40

2～20

1～20

螺纹连接/2.5MPa

4.0、6.3、10、16、

法兰连接/2.5MPa

卡箍连接/4.0MPa

DN50

4～40

2～40

法兰连接/2.5MPa

4.0、6.3、10、16、

DN65

7～70

4～70

法兰连接/2.5MPa

4.0、6.3、10、16、

DN80

10～100

5～100

法兰连接/2.5MPa

4.0、6.3、10、16、

DN100

20～200

10～200

法兰连接/2.5MPa

4.0、6.3、10、16、

DN125

25～250

13～250

法兰连接/2.5MPa

4.0、6.3、10、16、

DN150

30～300

15～300

法兰连接/2.5MPa

4.0、6.3、10、16、

DN200

80～800

40～800

法兰连接/2.5MPa

4.0、6.3、10、16、

型号

说明

LWGY－

类型

N

传感器型：24v供电，脉冲输出无显示

A

变送器型：24v供电，4~20mA输出

B

智能型：锂电池供电，现场显示

C

智能型：24v供电，现场显示4~20mA输出

C1

智能型：24v供电，现场显示，RS485通讯

C2

智能型：24v供电，现场显示，HART通讯

精度等级

05

精度0.5级

10

精度1.0级

涡轮类型

W

宽量程范围

S

标准量程范围

材质

S

304不锈钢

L

316(L)不锈钢

防爆

N

非防爆型

E

防爆型（ExdIIBT6）

压力等级

S

常规（参照表2）

H(x)

高压（参照表2）
