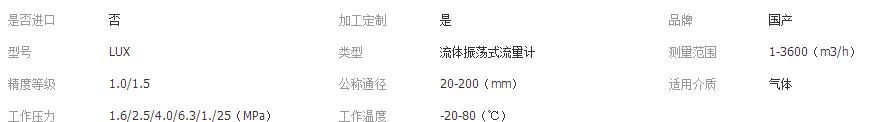

供应 LUX智能旋进旋涡流量计 防爆流体振荡式流量计 气体流量计
一、概述
型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制。
二、工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d
公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
v－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，
图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
图（二）
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K）
见式（2）
K＝N/Q（1/m3）
公式（2）
式中：K＝仪表常数（1/m3）。
N＝脉冲个数
Q＝体积流量（m3）
三、技术特点
|
公称通径(mm) |
25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
|
公称压力(MPa) |
DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
|
介质温度(℃) |
压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货） |
|
本体材料 |
1Cr18Ni9Ti，(其它材料协议供货) |
|
允许振动加速度 |
压电式:0.2g 电容式:1.0～2.0g |
|
精准度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
|
范围度 |
1：6～1：30 |
|
供电电压 |
传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池 |
|
输出信号 |
方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
|
压力损失系数 |
符合JB/T9249标准 Cd≤2.4 |
|
防爆标志 |
BT6 |
|
防护等级 |
普通型IP65 |
|
环境条件 |
温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
|
适用介质 |
气体、液体、蒸汽 |
|
传输距离 |
三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω
|
