供应SV-ZD3制动性能测试仪 配有无线制动传感器

SV-ZD1（标配）价格：6000元

SV-ZD2（标配+USB/SD卡）价格：6875元

 一、概述

SV-ZD3便携式制动性能测试仪，是以ARM CORTEX-M3内核32位单片机为核心的手持式智能化测试仪器，配合uCOS II实时多任务操作系统，以片上集成传感器来完成测试过程中多种参数的高速采集、处理，用以测试汽车的制动安全性能。

本仪器根据最新国家强制标准GB7258-2012《机动车运行安全技术条件》中路试检验制动性能的要求研制开发的，适用于机动车辆制动性能检测和交通事故的勘查。

仪器采用192X64大屏幕点阵液晶显示，汉字提示，清晰直观。测试项目采用菜单式操作，简单易用。测试数据和测试曲线可同步存储（共可存储1000组测试数据），可供以后对测试数据进行查看、分析、打印等。是汽车制造行业、汽车维修行业以及汽车检测、科研部门理想的检测设备。

整机采用便携式设计，外形小巧，外置式传感器上装有强力磁铁，便于安装，也适合在空间狭小的车辆上进行测试。本仪器可录入8位数的车牌号码和两个字的省份名称，并可输入“警”、“学”、“挂”等字符。

系统配有标准RS232接口，可以配接外置式微型打印机，进行测试数据和曲线打印。也可将测试结果发送给其他设备或计算机，灵活构成联机测试系统。

系统内置USB接口。配合Windows系统的测试软件，可以将测试数据、曲线等传输至笔记本电脑，实现测试数据的海量存储、打印等功能。

系统还可选配蓝牙无线传输模块,实现测试数据、测试曲线的无线传输。

二、主要技术参数和性能指标

1.1测试主机参数和性能指标

内置电源：DC9.6v（1.2v 800mAH镍氢电池8节）

标准9针RS232接口。（3脚信号输出，2脚信号输入，5脚信号地）。波特率9600，数据位8位，停止位1位，无校验。具体数据见附表说明。

标配USB 2.0接口，选配蓝牙模块。

外形尺寸：205 X 145 X55 mm

重   量：0.4 kg（包括内置电池）。

测量范围：加速度：≦±1.5g

时 间：≦12s

倾 角：0°～88。0°

分辨率：　加速度：0.001 m/s2

速 度：0.01 km/h

时 间：0.001 s

距 离：0.001 m

倾 角：0.01 °

准确度: 1.5%

1.2无线制动传感器参数和性能指标

外接电源：DC 8～12V

外形尺寸：110 X 70 X40 mm

使用温度：-20℃～45℃

环境湿度：30%～80%

无线传输距离：200m（车外环境开阔无遮挡）

三、测试项目

制动测试：

1、制动初速（v0）               单位：km/h

2、制动距离（s）                单位：m

3、制动时间（t）                单位：s

4、协调时间（t’）               单位：s

5、最大减速度（Gmax）    单位：m/s2

6、平均减速度（G’）            单位：m/s2

7、充分发出的平均减速度（MFDD） 单位：m/s2

四、仪器各部件

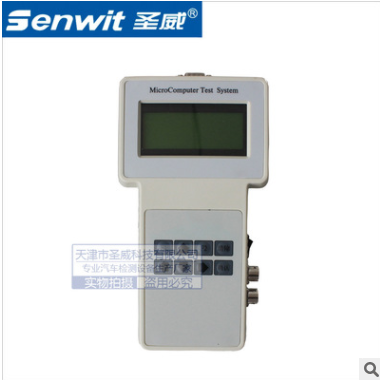

1.2主机外观示意图：

主机上部接口：

主机右侧接口：

1.3无线制动传感器外观示意图：

前部接口：

后部接口：
