磁致伸缩液位变送器浮球液位计系列液位计液位传感器

CSX磁致伸缩液位变送器是采用磁致伸缩原理研制而成的高精度可测超长行程绝对位置测量变送器，可以精确测量运动物体的直线位移。由于采用非接触测量方式，无磨损、高可靠、高稳定、寿命长，并具有良好的环境适应性。一只变送器可以用来测量液位，位移、速度，具有极高的性价比。磁致伸缩液位变送器的结构，是采用不锈钢外壳（包含测杆）、磁致伸缩材料（波导丝）、可移动浮球（内有永久磁铁）和电子部件等部分组成。

CSX产品应用：

磁致伸缩变送器常见的应用有以下两种：

A.测位移：把磁环和移动部件连接起来套在测杆上，即可做位移测量。

B.测液位：把磁环变成磁性浮球做液位测量。常用于储油罐或贵重化工原料的液位高度测量；可在同一测杆上安装多个不同比重的浮球做同一储罐内分层液体的液面测量。

工作原理：

CSX在测量位移时变送器电子仓的电子部件产生一激励脉冲，此脉冲沿波导丝向下运动，在变送器测杆外配有一磁环，此磁环沿测杆随被测物体的移动而移动。由于传感元件是非接触的，长期在线连续的测量不会对传感器造成任何磨损。

主要特点：

u 耐恶劣使用环境、高可靠、寿命长

u 高精度、高稳定性、高分辨率

u 绝对位置输出

u 非接触式测量，寿命长，具有反向极性保护功能

u 防雷击、防射频干扰、抗震抗冲击

u 结构精巧，适应范围广

u 安装方便，无需定期维修或标定

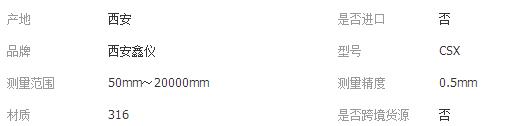

技术指标

u 供电：DC24V；

u 功耗：四线制高精度型35mA；

u 工作温度：－20℃～＋85℃

u 量程范围：硬杆50mm～5000mm；可卷缩软杆50mm～20000mm；

u 输出形式：4～20mA；脉冲信号；RS485(数字通讯)；

u 分辨率：液位变送器0.2mm；位移变送器0. 2mm.

u 精度：液位变送器0.5mm；位移变送器0.3mm.

u 死区：普通型：上死区，50mm；下死区，50mm (可根据用户要求特殊定制)

u 测杆材料：304或用户特殊定制

u 电子仓外壳材料：304或用户特殊定制

u 引线方式：5芯连接器，默认长度5芯2m；

u 连接形式：通常M18×1.5、或者用户特殊定制购物说明
