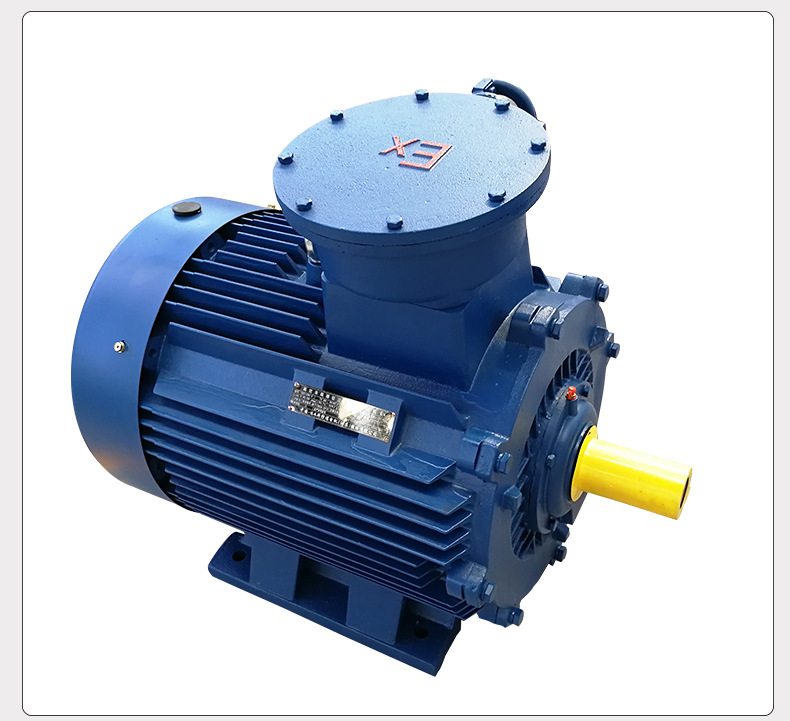

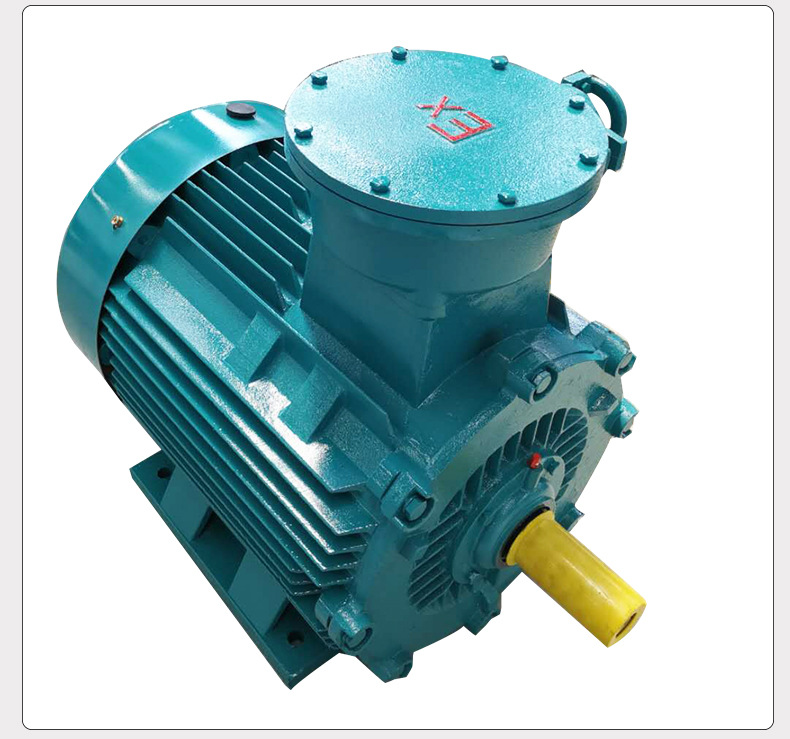

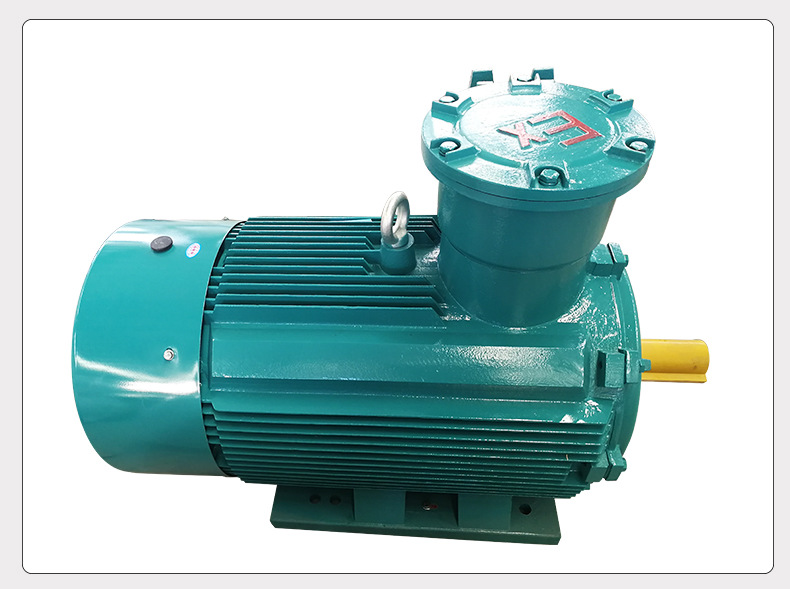

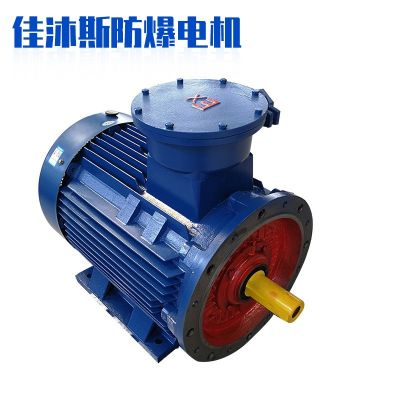

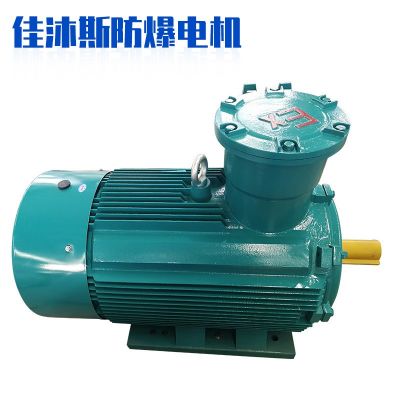

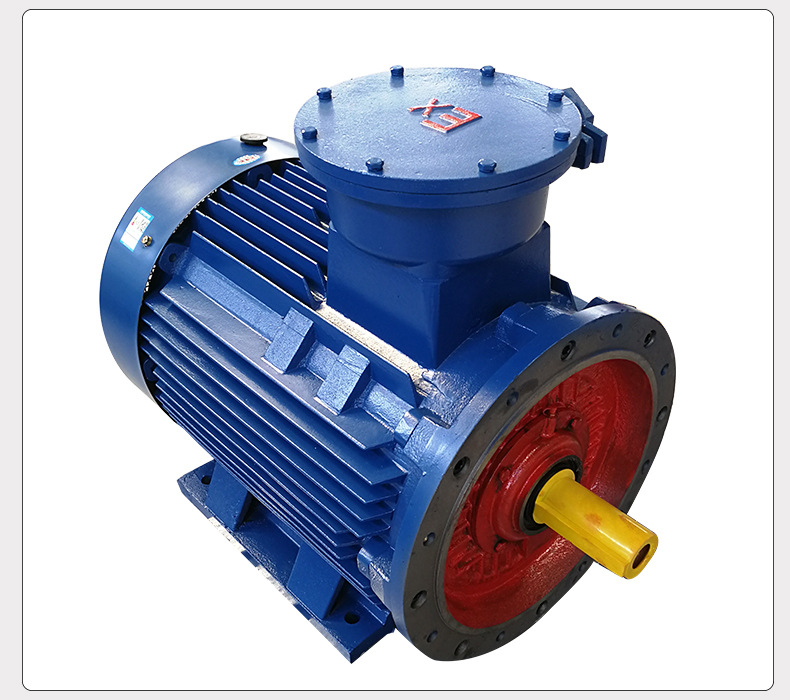

佳沐斯防爆电机YBX4卧式160KW三相电动机节能铜线马达二级能效

1.产品概述

   YBX4系列电动机，是我公司推出的全封闭、自扇冷、鼠笼式、隔爆型三相异步电动机。效率指标符合GB18613-2020《中小型三相异步电动机能效限定值及节能评价值》中的能效等级2级，且具有性能优良，使用安全可靠，振动、噪声比同类产品低的特点，符合环保要求。

2.用途

   主要用于煤矿、石油天然气、石油化工和化学工业。此外，在纺织、冶金、城市燃气、 交通、粮油加工、造纸、医药等部门也被广泛应用。

3.执行标准

   YBX4超高效率隔爆型三相异步电动机执行相关主要标准：

GB 755旋转电机定额和性能

GB/T1032三相异步电动机试验方法

GB/T1993旋转电机冷却方法

GB 3836.1爆炸性环境 第1部分：设备通用要求

GB 3836.2爆炸性环境 第2部分：由隔爆外壳“d”保护的设备

GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级

GB10068 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值

GB/T 10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法

GB/T 10069.3旋转电机噪声测定方法及限值第3部分：噪声限值

GB18613中小型三相异步电动机能效限定值及能效等级

4.基本特征

4.1.机座号:63 ~355

4.2.额定功率范围：0.12kW~315kW

4.3.极数：2~8极

4.4.额定电压：220V、380V、660V、380/660V、400、415、690、720、400/690V、415/720V。（注：基本系列3kW及以下电压380V为Y接，3kW以上电压380V为△接；也可按特殊电压制造）

4.5.额定频率：50H或者60Hz

4.6.绝缘等级：155（F级）

4.7.效率：GB18613-2020中的2级

4.8.冷却方式：IC411

4.9.安装方式：IMB3、IMB5、IMB35、IMV1 （也可制造其他安装方式）

4.10.防护等级：IP55

4.11.运行方式：S1

4.12.防爆标志：ExdllBT4Gb、ExdllCT4Gb。

4.13.户内（标准配置）。可选配置:户外（W）、户外中等防腐（WF1）、户外防强腐蚀（WF2）、户内防中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带 （TA）、户外湿热带（THW）、户外干热带（TAW）。

4.14.主接线盒：

   机座号63-355主接线盒位于电机顶部（从电机轴伸端看），出线口可四个方向调整，但160中心高及以上接线盒出线口朝后（朝非轴伸端）时，由于吊环的影响，需在安装现场，将电机吊装到位后，取下吊环，打开接线盒盖，松开接线盒与机座联接螺栓，将接线盒出线口朝后调装。

   机座号63-355接线盒进线标配为橡套电缆或钢管布线两种，电动机接线盒具有优良的隔爆结构性能和较高防护等级，且具有较大的空腔以便于接线，进线分为橡套电缆，钢管布线二种，按不同起动要求，可分别制成一个进线口（适用于电动机直接起动）和两个进线口（H250及以上适用于电动机Y-△起动）。可按用户特殊要求选配防爆格兰（引入装置），或预留螺纹口。

4.15.测温加热装置：

   机座号160~355可根据用户需求设置加热带或PTC测温（选配其中之一），也可根据用户需要设置定子轴承测温装置及加热带（可选配置）。

4.16.环境条件：

   环境空气温度：-20~+40℃。海拔：不超过1000m。（特殊的环境空气温度、海拔需双方约定，在订货时提出。）

4.17.轴承和润滑脂：润滑脂常规为长城低噪音轴承润滑脂

5.订货指南

5.1.电机选用考虑以下因素

□防爆等级：ExdⅡBT4Gb/ExdⅡCT4Gb等。

□电压：380V、660V等。

□频率：50Hz、60Hz等。

□安装型式：IMB3、IMB35等。

□使用环境：户内，户外，环境温度，海拔高度等。

□防护等级：IP55/IP65。

□被驱动设备的机械特性及转动惯量。

□电动机与被驱动设备的连接方式。

□启动方式，启动频次以及启动电压降等。

□工作制：S1或其它。

□热分级：155（F）级或其它。

□电动机旋转方向：顺时针，逆时针，双向。

□接线盒位置：顶左，顶右。

5.2.如有特殊要求，如电压、频率、防护等级、旋转方向、安装型式、双轴伸、噪声、振动限值及防爆标志、接线盒进线方式等必须签订技术协议后，方可制造。

5.3.本样本中的数据随着技术进步允许有变动，不另行通知，请注意样本的出版日期。
