全新原装安川变频器制动单元 刹车单元CDBR-4030D/4045D/4220D

型号

 CIMR-ABprefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" 4A

0023

0031

0038

0044

0058

0072

0088

 最大适用电机容量(kW)*1

 ND额定

11

15

18.5

22

30

37

45

 HD额定

7.5

11

15

18.5

22

30

37

输入

 额定输入电流(A)*2

 ND额定

24

38

44

52

58

71

86

 HD额定

20

29

39

44

43

58

71

输出

 额定输出容量(kVA)*3

 ND额定*4

17.5

24

29

34

44

55

67

 HD额定

13.7*5

18.3*5

24*5

30*5

34*5

46*5

57*5

 额定输出电流(A)

 ND额定*4

23

31

38

44

58

72

88

 HD额定

18*5

24*5

31*5

39*5

45*5

60*5

75*5

 过载耐量

轻载额定：额定输出电流的120% 60秒
重载额定：额定输出电流的150% 60秒
（用于往复性负载的用途时，需要降低额定值）

 载波频率

2~15kHz（可根据参数变更）

 最大输出电压(V)

三相380~480V（对应输入电压）

 最高输出频率

400Hz（可根据参数变更）

电源

 额定电压·额定频率

AC：三相380~480V 50/60Hz
DC：510~680V

 允许电压波动

-15%~+10%

 允许频率波动

±5%

 电源设备容量(kVA)

 ND额定

28.4

37.5

46.6

54.9

53

64.9

78.6

 HD额定

19.2

28.4

37.5

46.6

39.3

53

64.9

 电源高次谐波对策

 直流电抗器

选购件

内置

 制动功能

 制动晶体管

内置

选购件

型号

 CIMR-AB4A

0103

0139

0165

0208

0250

0296

0362

 最大适用电机容量(kW)*1

 ND额定

55

75

90

110

132

160

185

 HD额定

45

55

75

90

110

132

160

输入

 额定输入电流(A)*2

 ND额定

105

142

170

207

248

300

346

 HD额定

86

105

142

170

207

248

300

输出

 额定输出容量(kVA)*3

 ND额定*4

78

106

126

159

191

226

276

 HD额定

69*5

85*5

114*6

137*6

165*6

198*6

232*6

 额定输出电流(A)

 ND额定*4

103

139

165

208

250

296

362

 HD额定

91*5

112*5

150*6

180*6

216*6

260*6

304*6

 过载耐量

轻载额定：额定输出电流的120% 60秒
重载额定：额定输出电流的150% 60秒
（用于往复性负载的用途时，需要降低额定值）

 载波频率

2~15kHz（可根据参数变更）

 最大输出电压(V)

三相380~480V（对应输入电压）

 最高输出频率

400Hz（可根据参数变更）

电源

 额定电压·额定频率

AC：三相380~480V 50/60Hz
DC：510~680V

 允许电压波动

-15%~+10%

 允许频率波动

±5%

 电源设备容量(kVA)

 ND额定

2.3

4.3

6.1

8.1

10

14.4

19.4

 HD额定

1.4

2.3

4.3

6.1

8.1

10

14.6

 电源高次谐波对策

 直流电抗器

内置

 制动功能

 制动晶体管

选购件

*1：

最大适用电机容量为本公司制造的4极、60Hz、400V标准电机的容量。

更严密的选择方法是选择机型时，应使变频器额定输出电流大于电机额定电流。

*2：

表示额定输出电流时的值。额定输入电流值受到包括电源变压器、输入侧电抗器、接线条件等在内的电源侧阻抗的影响。

*3：

额定输出容量在额定输出电压为440V的条件下计算得出。

*4：

载波频率为2kHz时的数值。提高载波频率时，需要降低电流。

*5：

载波频率为8kHz时的数值。提高载波频率时，需要降低电流。

*6：

载波频率为5kHz时的数值。提高载波频率时，需要降低电流。

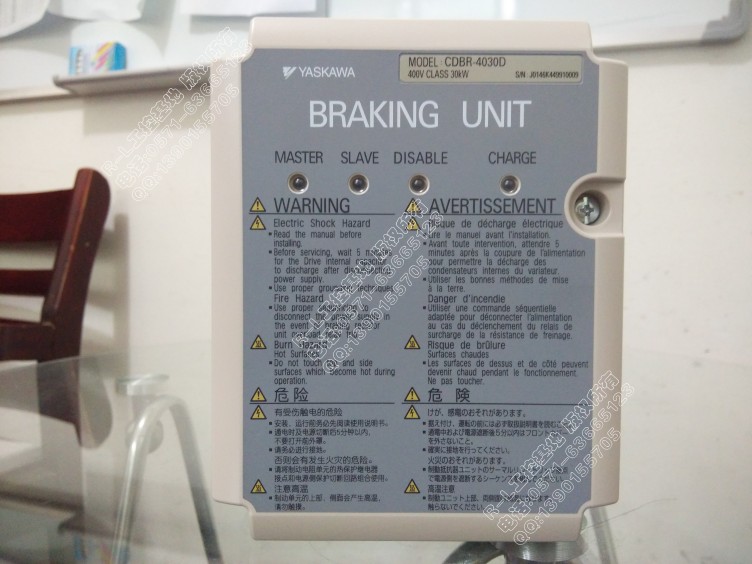

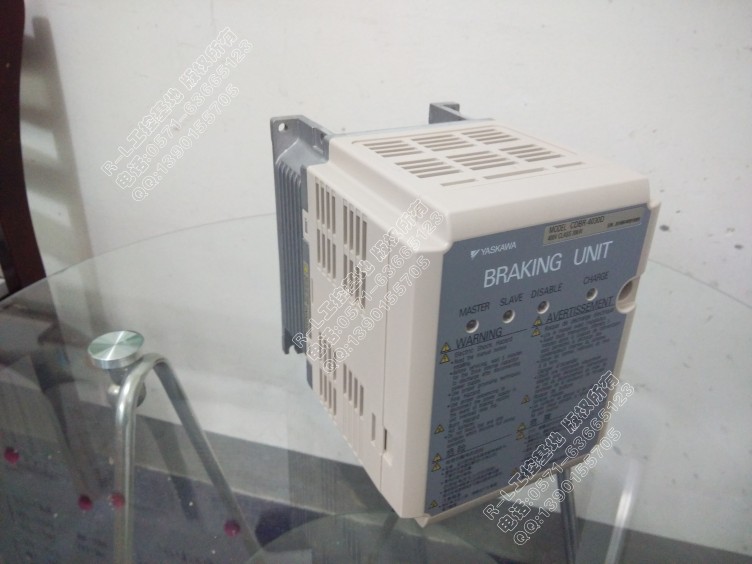

100%实物照片如下
