产品介绍
-

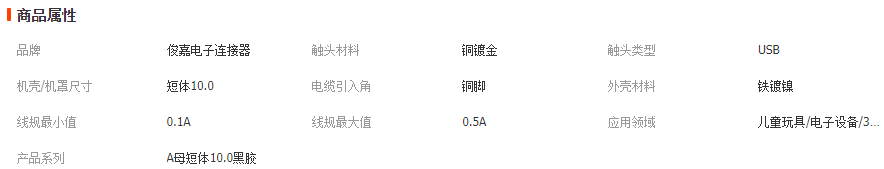

- 产品信息
- 名称： USB连接器
- 品牌： 俊嘉电子
- 货号：A母短体10.0两脚
- 颜色：镀镍，雾锡
- 产品介绍：
-
MiniUSB，又称迷你USB，是一种USB接口标准，USB是英文UniversalSerialBUS的缩写，中文含义是“通用串行总线”，是为在PC与数码设备间传输数据而开发的技术。标准USB、MiniUSB、MicroUSB成为目前最常见的USB接口。与标准USB相比，MiniUSB更小，适用于移动设备等小型电子设备。

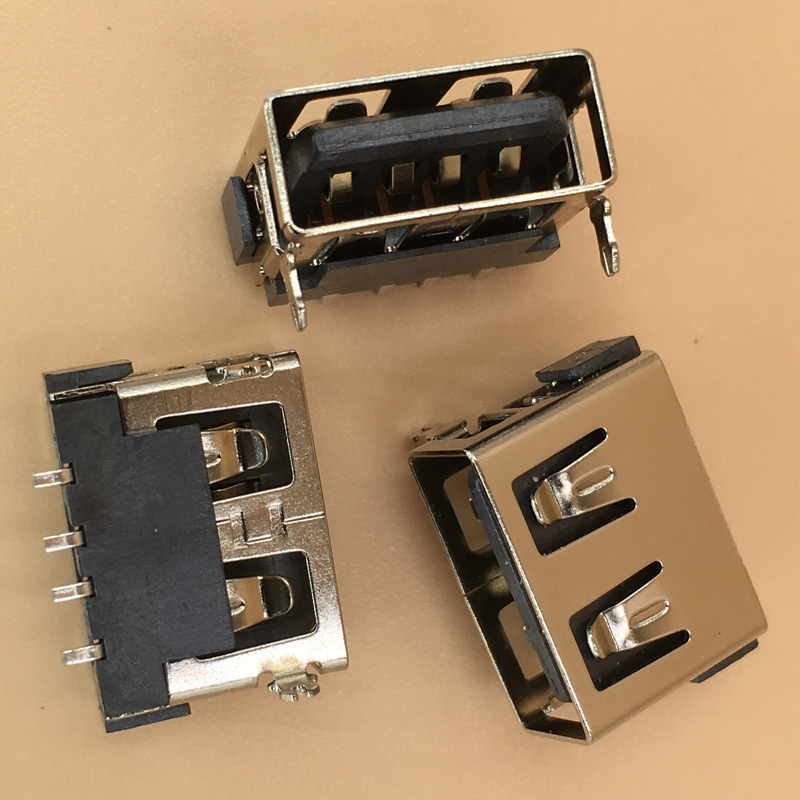

产品实拍图
|
USB/1394插座系列主要技术指标
|
|||
|
使用温度范围
|
-40-70oC
|
耐压
|
AC500V(50Hz)1min
|
|
额定负荷
|
DC 30V 0.2A
|
插拔力
|
10-35N
|
|
接触电阻
|
<0.03Ω
|
寿命
|
10000次
|
|
绝缘电阻
|
>100MΩ
|
||

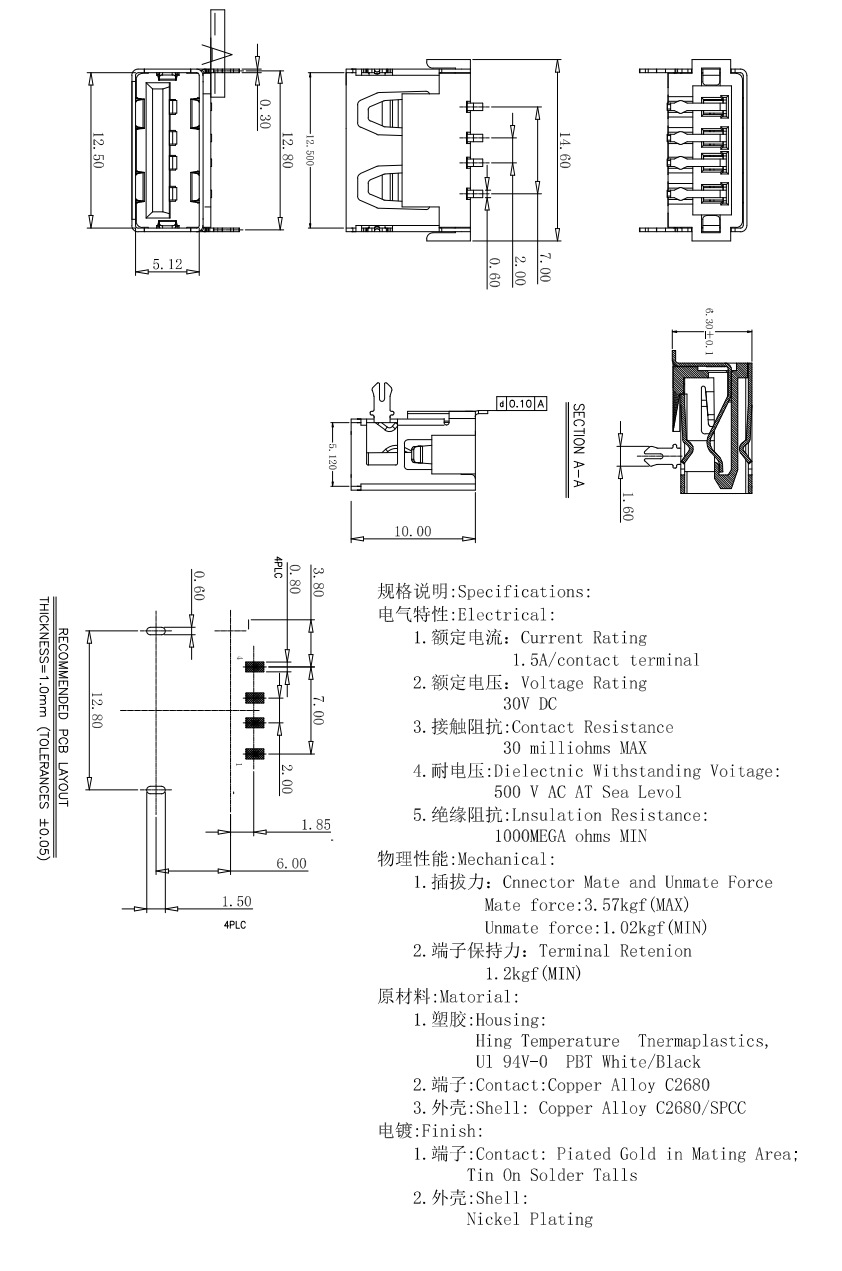

产品规格尺寸图
产品封装种类：
USB有三种封装：散装人工插件、SMT贴片封装、DIP插件编带封装。
接口定义：
Mini USB A、 B连接器及其触点(未按比例绘制)Mini USB连接器触点功能
1 VBUS (4.4–5.25 V)
2 D−
3 D+
4 ID
5 接地
其中id脚在otg功能中才使用。由于mini usb接口分mini-A、B和AB接口。如果你的系统仅仅是用做slave，那么就使用B接口，系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高平，则是B接头插入，此时系统就做主模式，如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做slave
OTG是On-The-Go的缩写,即OTG技术就是实现在没有Host的情况下，实现从设备间的数据传送。主要应用于各种不同的设备或移动设备间的联接，进行数据交换。 例如数码相机直接连接到打印机上，通过OTG技术，连接两台设备间的USB口，将拍出的相片立即打印出来；也可以将数码照相机中的数据，通过OTG发送到USB接口的移动硬盘上，野外操作就没有必要携带价格昂贵的存储卡，或者背一个便携电脑。
mini USB除了第4针外，其他接口功能皆与标准USB相同。第4针成为ID，在mini-A上连接到第5针，在mini-B可以悬空亦可连接到第5针
工厂实景

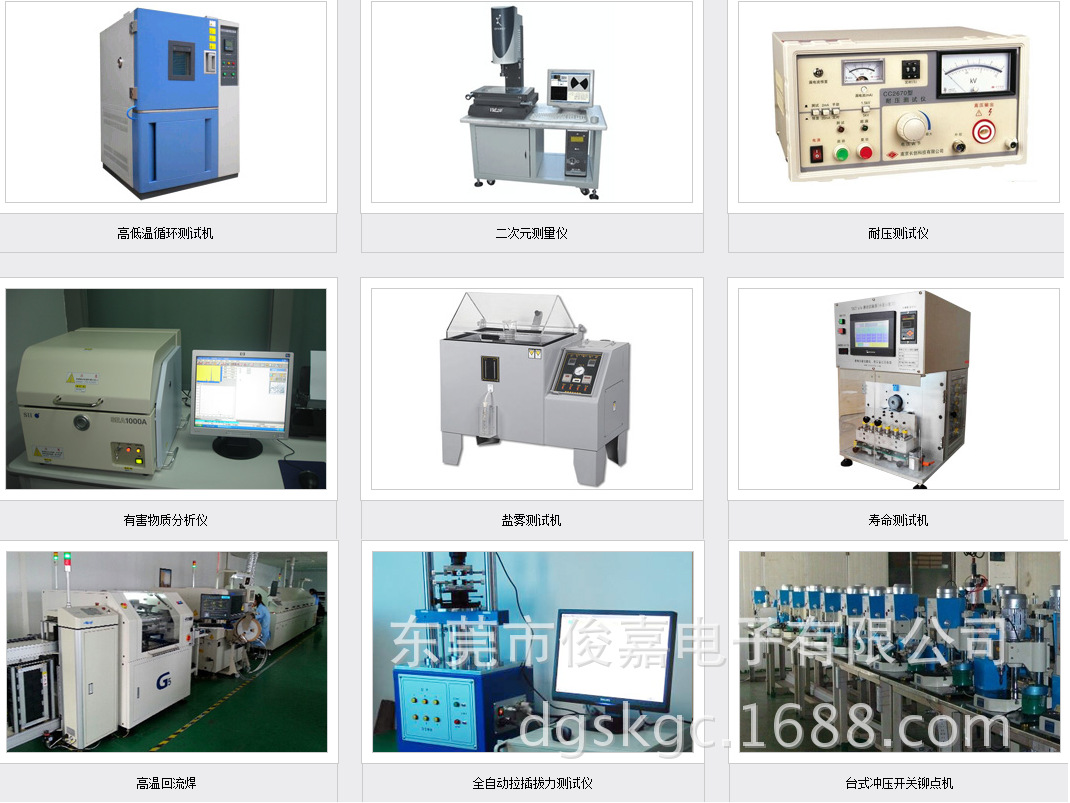

测试设备图
