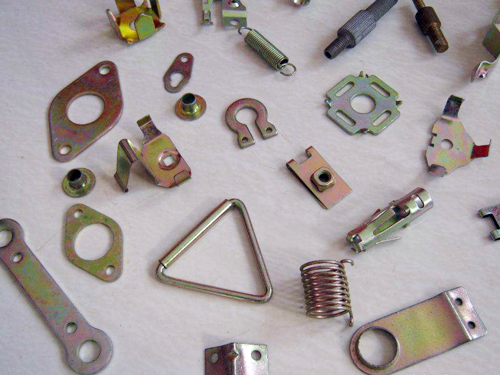

1．冲模结构:冲模是使板料产生分离或变形的工具。典型的冲模结构它由上模和下模两部分组成。上模的模柄固定在冲床的滑块上，随滑块上下运动，下模则固定在冲床的工作台上。 冲头和凹模是冲模中使坯料变形或分离的工作部分，用压板分别固定在上模板和下模板上。上、下模板分别装有导套和导柱，以引导冲头和凹模对准。而导板和定位销则分别用以控制坯料送进方向和送进长度。卸料板的作用，是在冲压后使工件或坯料从冲头上脱出。 2．冲模的分类 冲模是冲压生产中的模具。冲模基本上可分为简单模、连续模和复合模三种。 （1）简单冲模简单冲模是在冲床的一次冲程中只完成一个工序的冲模。工作时条料在凹模上沿两个导板9之间送进，碰到定位销10为止。凸模向下冲压时，冲下的零件(或废料)进入凹模孔，而条料则夹住凸模并随凸模一起回程向上运动。条料碰到卸料板8时(固定在凹模上)被推下，这样，条料继续在导板间送进。重复上述动作，冲下第2个零件。 (2)连续冲模冲床的一次冲程中，在模具不同部位上同时完成数道冲压工序的模具，称为连续模，工作时定位销2对准预先冲出的定位孔，上模向下运动，凸模1进行落料，凸模4进行冲孔。当上模回程时，卸料板6从凸模上推下废料。这时再将坯料7向前送进，执行第2次冲裁。如此循环进行，每次送进距离由挡料销控制。 (3)复合冲模在一次冲程中，在模具同一部位上同时完成数道冲压工序的模具，称为复合模。复合模的特点是模具中有一个凸凹模1。凸凹模的外圆是落料凸模刃口，内孔则成为拉深凹模。当滑块带着凸凹模向下运动时，条料先在凸凹模1和落料凹模4中落料。落料件被下模当中的拉深凸模2顶住，滑块继续向下运动时，凹模随之向下运动进行拉深。顶出器5和卸料器3在滑块的回程中将拉深件9推出模具。复合模适用于产量大、精度高的冲压件。
