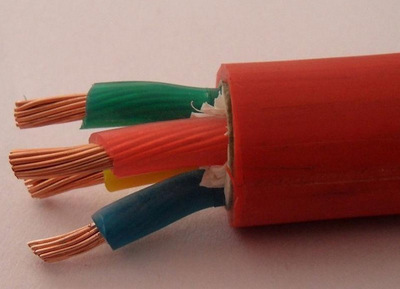

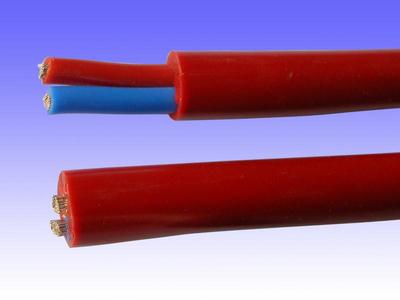

蓝普 安徽特种电缆 YVFR系列 耐低温防油丁晴软电缆
详细介绍
一：产品特点及用途
本产品具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆，目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。
二：产品执行标准
Q/HHTZH007.1
阻燃性能试验执行GB12666-90规定
三：使用特性
>1．交流额定电压：U0/U 0.6/1KV
最高工作温度： 105℃
最低环境温度：固定敷设-40℃
>2．电缆安装敷设温度应不低于-25℃。
>3．电缆允许弯曲半径：电缆最小为电缆外径的12倍
四：基本型号及名称
表1
|
型号
|
产品名称 |
|
>YVFR |
丁腈绝缘和护套电力软电缆 |
|
>YVFRP |
丁腈绝缘和护套铜编织屏蔽电力软电缆 |
|
备注：阻燃电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。 |
|
五：代号名称和含义
表2
|
代号
|
代号含义 |
|
>YVF |
丁腈电缆系列 |
|
>P |
铜编织屏蔽 |
|
>R |
多股绞合导体 |
六：主要技术指标
>1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
>2．20℃时绝缘电阻不小于50MΩ/KM。
>3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
|
线芯*标称截面(mm2)
|
导体结构 (根数*直径) (B/R) mm |
电缆最大外径(mm) |
参考重量(kg/km) |
||
|
YVFR |
YVFRP |
YVFR |
YVFRP |
||
|
1*2.5 |
51*0.25 |
4.0 |
- |
72 |
- |
|
1*4 |
82*0.25 |
6.0 |
- |
95 |
- |
|
1*6 |
123*0.25 |
7.0 |
- |
130 |
- |
|
1*10 |
204*0.25 |
9.5 |
- |
190 |
- |
|
1*16 |
323*0.25 |
11.0 |
- |
255 |
- |
|
1*25 |
513*0.25 |
12.0 |
- |
365 |
- |
|
1*35 |
722*0.25 |
13.5 |
- |
475 |
- |
|
1*95 |
486*0.50 |
19.0 |
- |
1200 |
- |
|
1*120 |
608*0.50 |
21.0 |
- |
1360 |
- |
|
2*6 |
123*0.25 |
14.0 |
15.2 |
276 |
336 |
|
2*10 |
204*0.25 |
18.0 |
19.2 |
413 |
475 |
|
2*16 |
323*0.25 |
22.0 |
23.5 |
567 |
670 |
|
2*25 |
513*0.25 |
24.5 |
25.5 |
833 |
933 |
|
2*185 |
945*0.50 |
57.0 |
59.0 |
4400 |
4820 |
|
3*2.5 |
51*0.25 |
12.0 |
13.0 |
210 |
270 |
|
3*4 |
82*0.25 |
13.0 |
14.0 |
295 |
365 |
|
3*6 |
123*0.25 |
14.8 |
15.8 |
375 |
455 |
|
3*10 |
204*0.25 |
19.0 |
20.0 |
559 |
639 |
|
3*16 |
323*0.25 |
22.0 |
23.0 |
770 |
870 |
|
3*95 |
486*0.50 |
48.5 |
50.5 |
3280 |
3500 |
|
3*120 |
608*0.50 |
53.0 |
55.0 |
4060 |
4380 |
|
3*150 |
760*0.50 |
58.0 |
60.0 |
5197 |
5597 |
|
3*185 |
945*0.50 |
63.0 |
65.0 |
6279 |
6700 |
|
3*4+1*2.5 |
82*0.25 |
14.5 |
15.6 |
300 |
370 |
|
3*70+1*35 |
1406*0.25 |
47.2 |
49.5 |
2778 |
3080 |
|
4*10 |
204*0.25 |
22.0 |
23.0 |
635 |
720 |
|
4*16 |
323*0.25 |
24.0 |
25.0 |
898 |
1010 |
|
4*25 |
513*0.25 |
31.0 |
32.0 |
1342 |
1490 |
|
4*35 |
722*0.25 |
34.0 |
35.0 |
1765 |
1900 |
