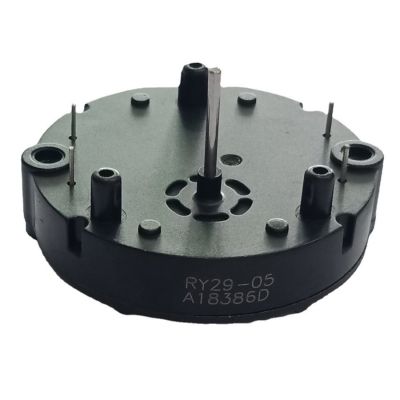

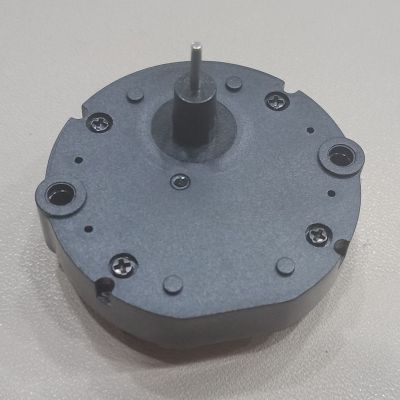

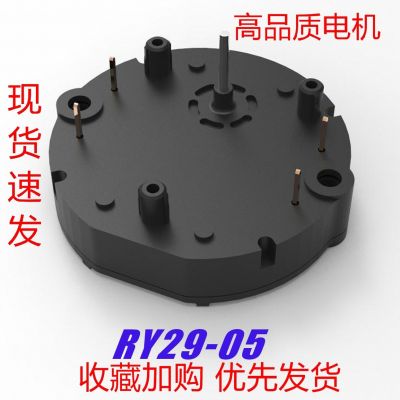

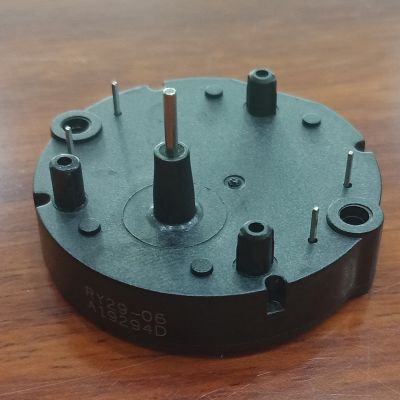

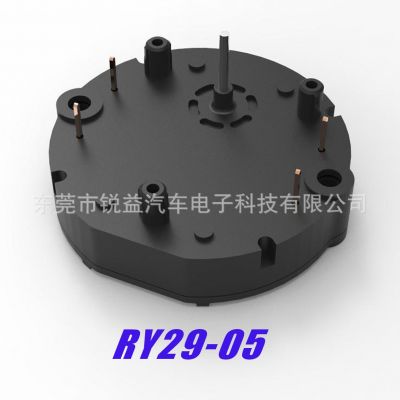

汽车仪表马达-通用仪表步进电机-RY29-05仪表步进电机

Electrical and Mechanical Characteristics电气与机械特性

Parameter
参数

Test Condition
测试条件

Min.
最小值

Typ.
典型值

Max.
最大值

Unit
单位

Operating Temperature

工作温度

Temperature温度: 25℃±3℃
Humudity湿度: 65%±15%

-40

-

105

℃

Resistance

线圈电阻

260

280

300

Ω

Operating Current

驱动峰值电流

-

15

20

mA

Start-Stop Frequency

启停频率

*JL=2.0X10-7kgm2

-

-

200

0/sec

Max.Driving Speed

最高速度

-

-

600

0/sec

Gear Ratio

齿数比

-

1:180

-

-

Full Step Size

全步角度

-

1

-

Degree

Parital Step Size

分步角度

-

1/3

-

Degree

Micro Step Size

微步角度

-

1/12

-

Degree

Motor Inertia at Output

马达惯量

-

-

4.36E-7

kgm2

Backlash

齿隙回程差

-

0.7

1.0

Degree

Rotational Angle

转动角度

-

330

-

Degree

Noise

噪音

@200 °/s

-

39

-

dB(A)

@400 °/s

-

43

-

dB(A)

Holding Torque @ 5V

保持扭力(5V)

3.5

4.0

-

mNm

Acceleration of sinus vibration test

振动测试

Pointer inertia load 0.2XE-6 kgm2

-

-

6

g

Axial Force - Push On

轴向压力

Test Method
测试方法

-

100

120

N

Axial Force - Pull Off

轴向拉力

-

70

80

N

Perpendicular Force

横向力

-

-

12

N

Stoper External Torque

挡点保持力

-

-

80

mNm

Soldering Temp.

焊接溫度

Max. 5 sec.

-

-

290

℃
