CQ2 Z 系列 薄型气缸：标准型/单杆双作用型号 CQ2B40-40DMZ

 描述 CQ2 Z 系列 薄型气缸：标准型/单杆双作用●节省空间气缸，薄形、装置紧凑型设计●可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)●磁性开关不突出表面●新追加双耳环型、小型脚座型●质量：减少5%到13%(和以前的CQ2系列相比)●安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)●带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)

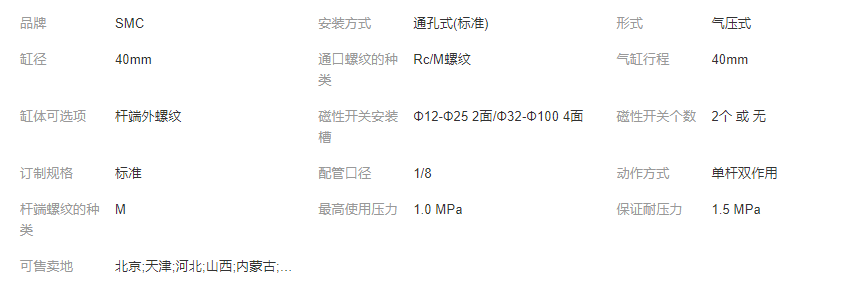

字段描述 字段取值 取值描述内置磁环 - 无内置磁环安装方式 B 通孔式(标准)形式 - 气压式缸径 40 缸径 40mm通口螺纹的种类 - Rc/M螺纹气缸行程 40 气缸行程 40mm双行程标记 - 无双行程标记气缸行程2 - 无气缸行程2缸体可选项 M 杆端外螺纹磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面安装螺钉同包 - 无安装螺钉杆端安装件 - 无磁性开关型号 - 无磁性开关磁性开关个数 - 2个 或 无订制规格 - 标准

其他特性字段描述 取值描述配管口径 1/8动作方式 单杆双作用杆端螺纹的种类 M杆端螺纹尺寸 M14X1.5最低使用压力 0.05 MPa最高使用压力 1.0 MPa保证耐压力 1.5 MPa环境温度 -10℃～70℃给油 不给油式使用活塞速度 50～500 mm/s杆侧缸盖材质 铝合金

缸筒材质 铝合金活塞杆材质 碳钢活塞材质 铝合金杆端螺母材质 碳钢活塞杆直径 16 mm0.3MPa理论推力IN 317 N0.5MPa理论推力IN 528 N0.7MPa理论推力IN 739 N0.3MPa理论推力OUT 377 N0.5MPa理论推力OUT 628 N0.7MPa理论推力OUT 880 N

 注意事项关于中间行程气缸● XB10：用专用缸体来对应指定行程。例：CQ2B32-57DZ-XB10（使用57行程的专用缸筒）● XB10A：在比指定行程长的缸筒（55,60,65,70,80,85,90,95）中加装隔板来对应。例：CQ2B32-57DZ-XB10A（在60行程的专用缸筒中加装3mm的隔板）● 标准型号中的中间行程：在比指定行程长的缸筒（5,10,15,20,25,30,35,40,45,50,75,100）中加装隔板来对应。例：CQ2B32-57DZ（在75行程的专用缸筒中加装18mm的隔板）同样的中间行程，根据中间行程类型的不同，气缸尺寸也会不同。实际选型时请注意。
