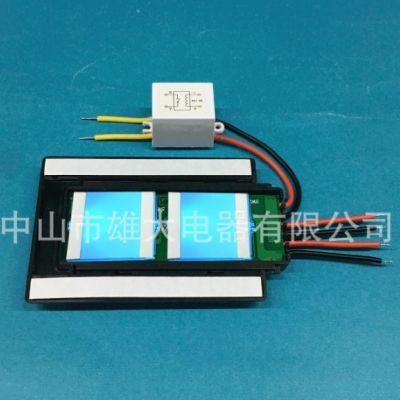

供应双键LED灯镜触摸开关 XD-634(AC220V)

特点：1、此开关是一款隔离触摸感应开关，适用于有介质（如玻璃、亚克力、塑料、陶瓷等）灯体的各类灯具上，在隔离保护的情况下不用接触金属部件隔着玻璃就可以感应触发开关工作，实现触摸功能，安全性能高。开关使用无机械磨损，寿命长，开关安装好后镜子正面看不到开关配件，只是看到背光透出的触摸标志，美观又大方，适用于制作各种高档产品。

2、触摸开关板上设计有开、关状态指示背景灯，背景灯和触摸开关设计为一体，当电源和开关连接好，电源通电后开关板上指示背景灯为红色状态，一次触摸开灯，背景灯指示蓝色，再次触摸关灯，背景灯指示红色，依次循环。

3、触摸SW1可实现LED开、关灯及调光；开和关功能：当人体点击触摸（触摸持续时间小于550ms）时，可实现开、关功能。一次点击触摸，开灯；再一次点击触摸，关灯。依次循环。触摸调光功能：当人体长按触摸（触摸持续时间大于550ms）时，可实现灯光无级亮度调节。一次长按触摸，灯光亮度逐渐增加，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过3秒钟，则灯光亮度达到最大亮度后不再变化；再一次长按触摸，灯光亮度逐渐降低，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过3秒钟，则灯光亮度达到最小亮度后不再变化。依次循环。

4、触摸SW2可实现防雾膜开和关功能：当人体第一次触摸开启，背景灯指示蓝色，再次触摸关闭，背景灯指示红色，依次循环。

5、能保证用户的安全用电，有突波吸收器，能有效的防止外界和对外界的干扰。

6、适用于有介质（如玻璃、亚克力、塑料、陶瓷等）的各类灯具。

7、接线方式：一组红线和黑线接“+、-”DC： 12V输入，另一组红线和黑线接12V灯带，2条黄线是开关通和断的形式控制220v的零线或是火线接防雾膜，黑色的触摸头安装在镜子的背面。

工作电压：DC：12V

负载类型：LED光源及各类直流电器

负载功率：≤36W

外形尺寸：101×94×10mm

安装步骤：

注：安装前请先切断电源总开关。

1、将主机上的：一组红线和黑线接“+、-”DC：12V输入，另一红线和黑线接LED灯带，二条黄线以开关通和断的形式接220V防雾膜的零线或火线上。

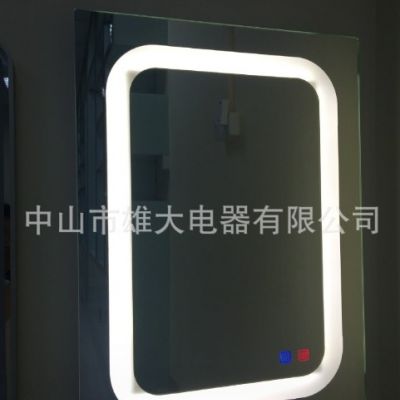

2、在镜面设计一个触摸点，触摸点大小直经15-20mm，首先要将镜片触摸点周围的水银打掉，打掉的水银宽最好为1-1.5mm，打掉的水银部位刚好背光也可以透出，一目了然的能看到触摸位置，即美观，又方便找到触摸开关位。

3、安装开关时在触摸点上做一个中心十字线，开关插槽上有三条箭头线，三条箭头线要对准触摸点上的十字线的任意三条线， （因为触摸开关板上最中心直径15mm的位置为触摸感应区域，所以一定要将触摸开关板上的触摸感应区域对准镜面打掉的水银部位的触摸点），对准位后才能触摸得到，插槽上自带粘胶，粘胶表面有一张贴纸，把贴纸拿掉，对好位贴在镜片反面即可，贴上后将开关盒插入插槽内，测试开关没问题了要确保永久不脱落，可用其它方式打胶到插槽上再固定。
