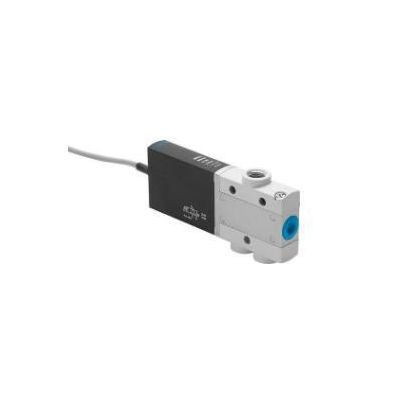

FESTO二位三通常闭电磁阀MS1H-3/2G-1/8-K单稳态

阀功能
两位三通，常闭，单稳态                                 更多详情请致电咨询：17717528776 ，也可网上咨询。
驱动方式
电控
宽度
14 mm
标准标称流量
200 l/min
工作气口
G1/8
工作电压
24V DC
工作压力
-0.09 MPa ... 0.8 MPa
工作压力
-0.9 bar ... 8 bar
结构特点
压力释放提动阀
复位类型
弹簧复位
防护等级
IP65
认证
RCM 商标
c UL us - 认证 (OL)
KC 标记
KC-EMV
CE 认证（见合格声明）
符合欧盟电磁兼容性指令
公称通径
3 mm
网格尺寸
19 mm
宽度尺寸注意事项
阀之间的最小距离为 5 mm
排气功能
带节流选项
密封原理
软密封
安装位置
可选
手控装置
按钮式
先导类型
直接
流向
有限可逆
符号
00991308
搭接
重叠
反极性保护
双极性的
附加功能
火花抑制
保持电流降低
保护电路
工作压力，可逆
-0.09 MPa ... 0.1 MPa
工作压力，可逆
-0.9 bar ... 1 bar
工作压力，可逆
-13.05 psi ... 14.5 psi
最大开关频率
280 Hz
关闭时间
2.8 ms
打开时间
2.3 ms
关闭时间公差
+10%/-50%
打开时间公差
+10%/-30%
从 1 Hz 开始的开关时间分布
0.2 ms
持续通电率
100%
线圈的特性参数
24 V DC：低电流相位 1.6 W，高电流相位 6.5 W
允许的电压波动
+/- 10 %
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
环境和介质温度的限制
与开关频率的关系（参见图表）
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
介质温度
-5 °C ... 60 °C
环境温度
-5 °C ... 60 °C
产品重量
120 g
电气接口
电缆
电缆长度
2.5 m
安装方式
带通孔
气接口，气口 1
G1/8
气接口，气口 2
G1/8
气接口，气口 3
G1/8
材料说明
RoHS 合规
密封件材料
HNBR
NBR
外壳材料
涂层压铸锌
电缆护套材料
PUR
螺钉材料
镀锌钢
