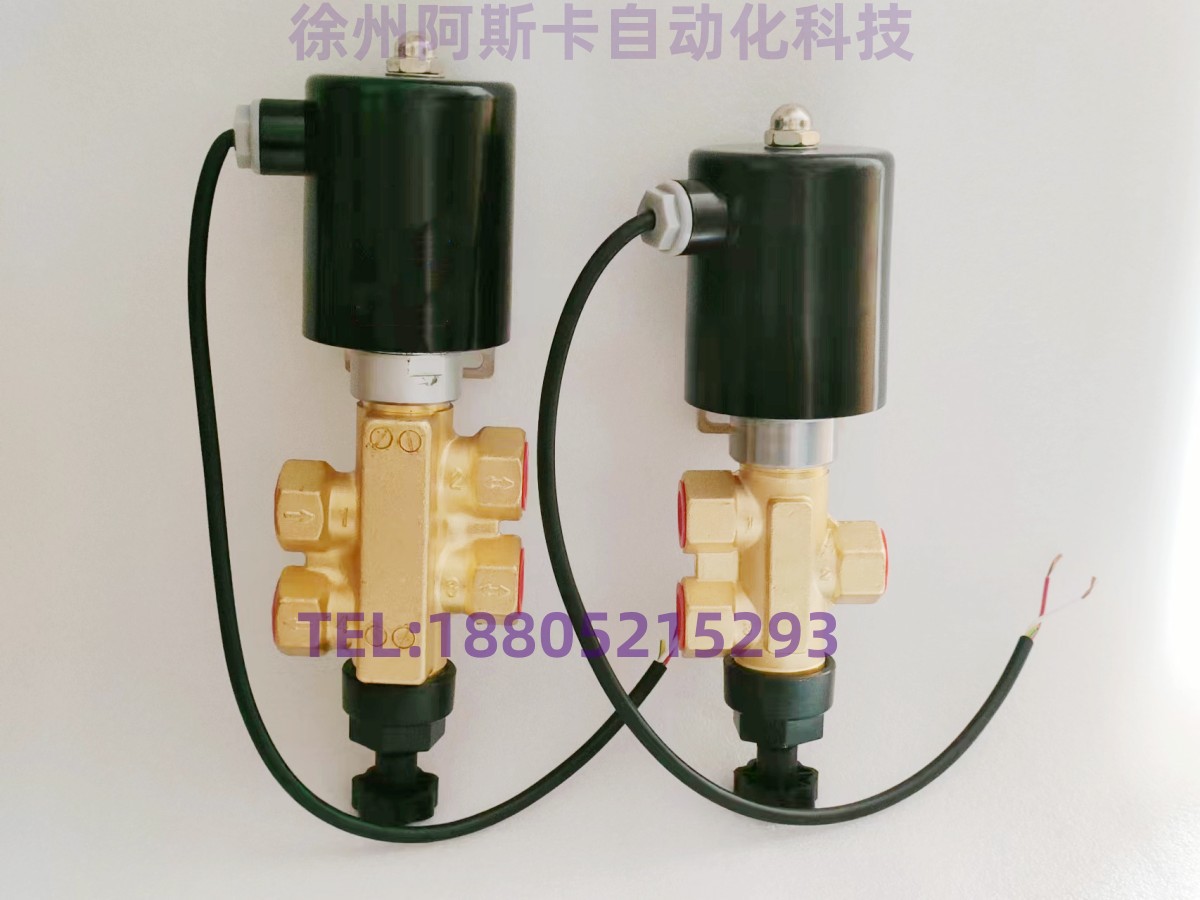

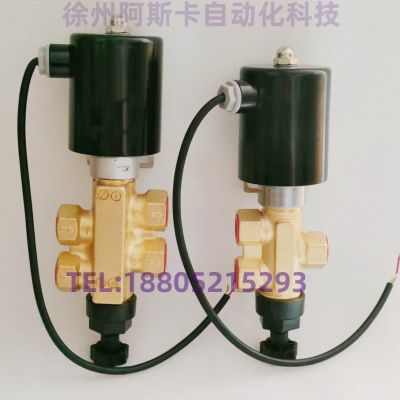

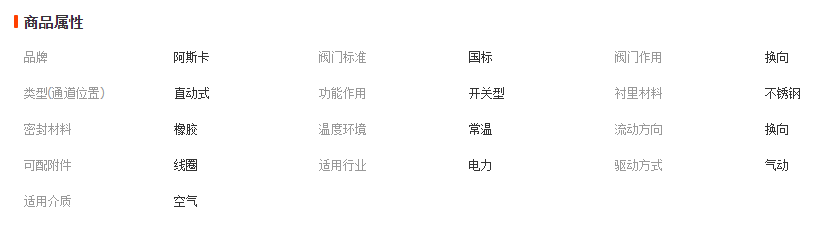

二位三通电磁换向阀 二位四通电磁换向阀 DFL24-12 DFL23-12

电磁阀使用说明书

DFL24-12：1路进，2路相互切换，切换的时候需要排气（排水）

DFL23-12：1路进，1路出，1路排（并非一进二出或二进一出功能）

电磁阀型号：

DFL24-12/DFL2415/A102ED

技术性能：

适应介质：空气、水、油

流通方向：任意

介质温度：

-20

℃

~+70

℃

环境温度：

-40

℃

~ +60

℃

安装位置：任意

主要特点：

直动截止式密封

0 Mpa (

无压差

)

开关

可用于真空达

1.33

×

10

-4

Mpa

保证任意流向的密封

工作原理：

本电磁阀是直动式换向阀，当线圈通电时，产生磁性，吸引阀芯改变位置，阀门打开；断电后，利用弹簧推力改变阀门复位，阀门关闭。

使用说明：

此电磁阀有4个接口（见右图），有两种工作状态：

DFL24-12：1路进气，2路相互切换，切换的时候需要排气（排水）

DFL23-12：1路进气，1路出气，1路排气（并非一进二出，或者二进一出功能）

而图中20装置为手动装置，可在无电状态下对阀进行测试或紧急操作，

即在无电状态下，拧紧手动装置可将阀切换至状态②
