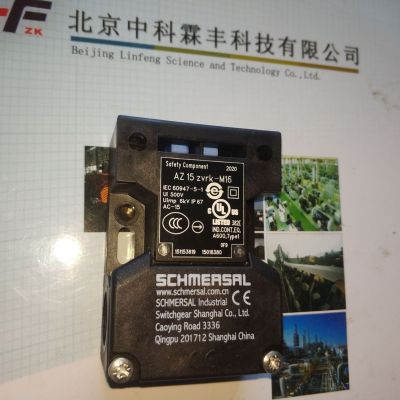

安全门开关AZ 15ZVRK-M16现货德国施迈赛SCHMERSAL北京销售

带分离式操动件的安全开关 -> AZ 15 -> AZ 15 ZVRK
添加产品到购物篮
AZ 15 ZVRK
数据表 数据表

点击放大图片

• 热塑外壳
• 双绝缘
• 长寿命
• 52 mm x 75 mm x 30 mm
• 多编码
• 大配线室
• 低电压低电流的高等级接触可靠性
• 长槽孔可调位置，圆孔来固定位置
• 对灰土不敏感
• 3 电缆进口 M 16 x 1.5

数据

文件

CAD

图象

优选型号

订货须知

产品型号 AZ 15 ZVRK - 订货后缀
产品代码 101153619
EAN 编号 4030661169354
eCl@ss 27-27-26-02

认证

认证 BG
USA/CAN
CCC

分级

标准 EN ISO 13849-1
B10d常闭触点（NC） 2.000.000
目标时间 20 年
注意

通用属性

产品名称 AZ 15
标准 EN 60947-5-1, BG-GS-ET-15
符合指令 (Y/N) 有
适用于电梯（是/否） 有
原料
- 外壳的原材料 塑料,, 玻璃纤维增强热塑塑料 自熄灭
- 触点材料 银
外壳喷涂 无
重量 100 g

机械参数

电路连接说明 螺丝连接
电缆截面
- 最小电缆截面 0,75 mm²
- 最大电缆截面 2.5 mm²
机械寿命 > 1.000.000 操作次数
注意 所有的电缆截面表示包括了导线和线耳
更高的锁紧力 (是/不) 有
锁定力 30 N
带反弹力 (Y/N) 无
肯定断开操作力 10 N
肯定断开行程 8 mm
操作的速度 max. 2 m/s

周围条件

周围温度
- 最低环境温度 −30 °C
- 最高环境温度 +80 °C
防护等级 IP67 根据IEC/EN 60529

电气参数

转换元件说明 打开(NC)
转换原理 爬行电路元件
辅助触点数量 0 件
安全接触点的数量 1 件
额定冲击耐压 Uimp 6 kV
额定绝缘电压 Ui 500 V
热测试电流 Ithe 10 A
应用类别 AC-15: 230 V / 4 A,
DC-13: 24 V / 4 A
最大保险容量 6 A D型玻璃保险

ATEX

燃气防爆类别 无
粉尘防爆类别 无

尺寸

传感器尺寸
- 传感器宽度 52 mm
- 传感器高度 75 mm
- 传感器长度 30 mm

包含在发货中

操动件必须单独订购

图表

注意 图
肯定断开NC触点
动作
未动作
常开触点
常闭触点

开关行程图

注意 开关行程图
触点闭合
触点打开
设置范围
断点
肯定打开顺序/角度
VS NO 触点调节范围
VÖ NC触点可调节范围
N 行程后

订货后缀

实际订货后缀加在安全开关部件后面。
订货举例: AZ 15 ZVRK-2254
...-2254 锁定力 5 N
...-1637 0,3 µm 镀金触点
...-1762 带M5螺钉
端面安装安全开关，比如，在钢板盖子
不能被翻新
凯.安. 施迈赛, Möddinghofe 30, D-42279 伍泊塔
资料和数值已经过检查，但不排除技术修改和错误。
