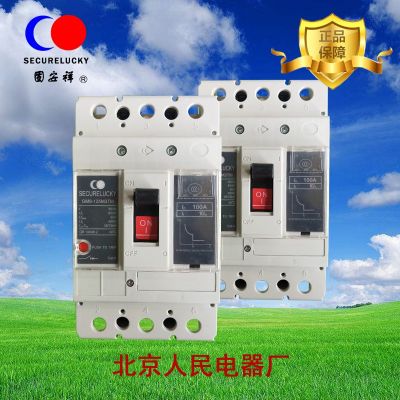

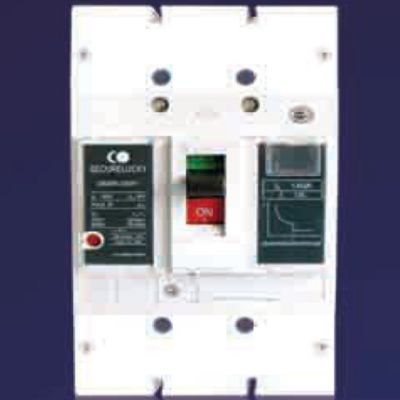

北京人民漏电断路器 GM8系列 塑壳断路器 热磁式 漏电保护器

(GM8)塑料外壳式断路器基本规格及主要技术参数

24小时热线：0531—67809636 13375412190

1.壳架等级额定电流Into：50A；
2.额定电压Ue：220V(1极)，440V(2极)；
3.时间常数：T≤4ms；
4.额定电流In：6、10、16、20、25、32、40、50A；
5.额定极限短路分断能力Icn：6000A；
6.极数：1P、2P；

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。DZ20-100和DZ20-225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；

另一方面是为了标准化，以取得最jia的使用导线及加工的效益。因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能

型号及含义

 适用环境及安装条件

主要技术参数表
