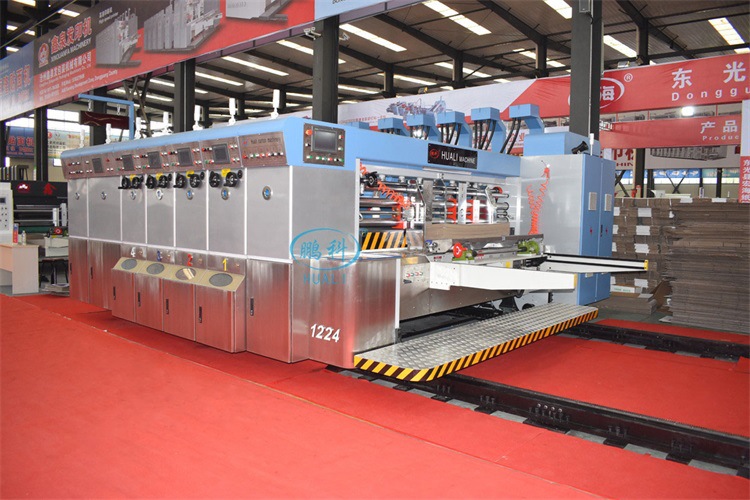

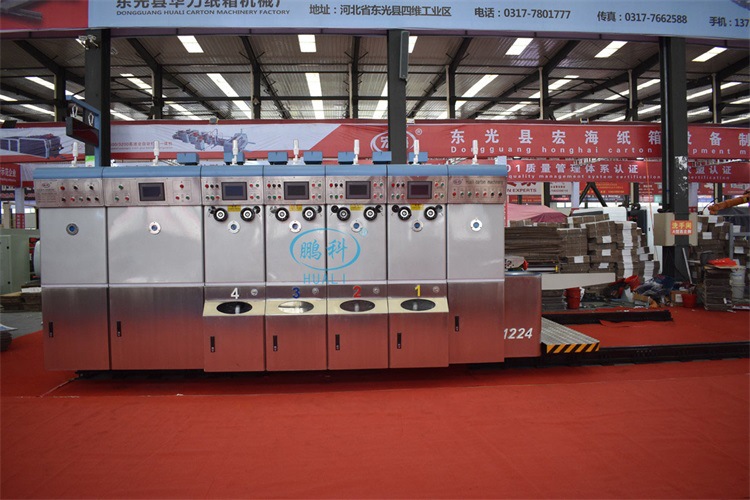

高速水墨印刷机 全自动四色印刷开槽模切机 瓦楞纸板模切机

            高速水墨印刷机 全自动四色印刷开槽模切机 瓦楞纸板模切机

整机功能与特点:

●整机电器及电脑软件均采用知名品牌，施耐德、欧姆龙、西门子。质量稳定可靠；采用人机界面，电脑订单管理，操作方便。

● 整机墙板及重要部件，均采用时效处理，回火消除金属内应力；数控磨床研磨加工，均采用高精度加工中心制作。

● 整机轴、辊均采用优质钢材，高精度电脑动平衡校正，研磨加工，表面镀硬铬。

● 整机传动齿轮全部采用40Cr合金钢，渗碳淬火处理，硬度HRC55～58；经磨齿加工，6级精度，保证长期使用套色精度。

● 整机传动部位(轴、齿连接处)，均采用免键连接(胀紧套)，消除连接间隙，适合大扭矩长期高速运转。

● 整机传动轴承，主要传动部件均采用“哈瓦洛”，维护简便，使用寿命长。

● 整机润滑系统采用喷淋式自动润滑，配备双油路油位平衡系统。

● 整机调整预置位功能，送纸、印刷、模切，自动归零，记忆自动复位。

● 整机工作间隙调整，采用免扳手快速调整，执行调整快速、方便。

● 主机采用变频控制，启动、运转更平稳，更节能。

● 设有缺墨报警装置，实时监测供墨系统工作状态。

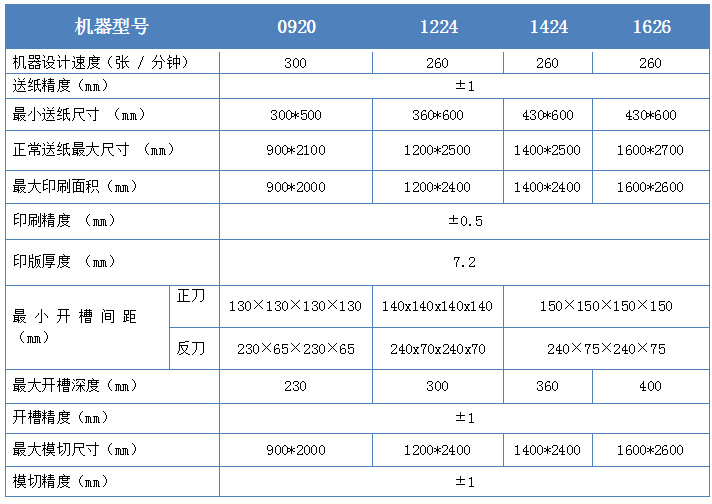

技术参数：

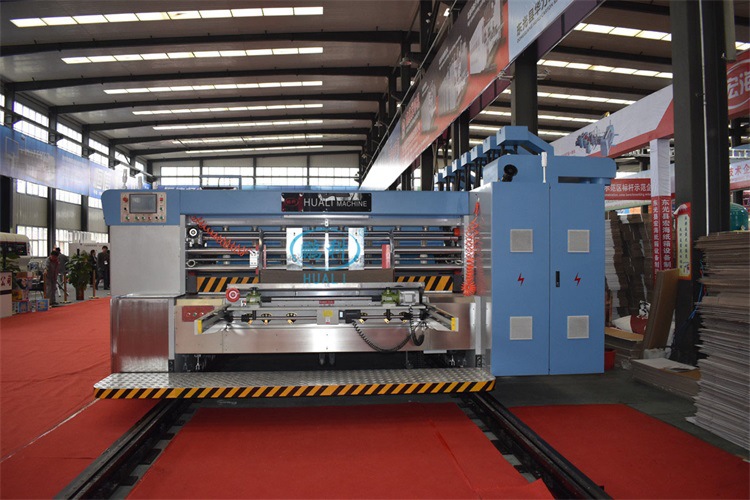

送纸部：

1、 滚轮式前缘送纸结构、多轮、多点式吸风送纸，摩擦力大，速度高，送纸平稳、 准确。

2、 吸风变频调整风量，风压可根据纸板大小进行调整，增加薄纸板及曲翘纸传 动稳定性，准确性。

3、 双输送辊结构：一组送纸辊采用气压式弹性送纸胶轴，不破坏瓦楞纸板强度，

清洁毛刷扫除纸板表面碎屑，高压风机吸除纸板表面杂质，提高印刷品质。

4、 左右挡板（电脑触摸屏控制），后挡箱位置电动调整，前挡板间隙手动同步调 整，侧挡板并加装气动拍齐装置，纸板横向定位更准确。

5、 10.4 寸彩色触摸屏控制送纸部、印刷部、开槽部、模切部，一次归零，单储 存，记忆复位，生产速度 60、80、100、120 定速巡航，红外线光电计数，预 设订单加工数量。

6、 主机采用变频控制，启动、运转平稳，可节能 30%。

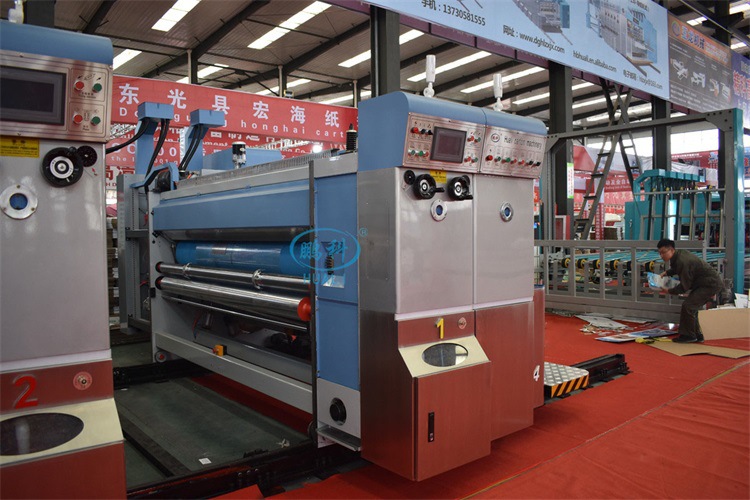

印刷部：

1、印刷辊、传动轴均采用优质钢材，电脑动平衡校正，消除离心力，研磨加工， 镀硬铬。

2、印刷辊采用挂版装置，棘轮固定式卷版轴，全版挂版槽，脚踏开关控制正反转，装卸印刷版快速方便。

3、橡胶辊匀墨系统：钢管表面包裹耐磨橡胶，中高特殊研磨传墨效果好（选双刮刀定墨系统，网点印刷效果更佳），每组均装有电脑缺墨报警系统。

4、着墨网纹辊，江苏“海力”制造，表面研磨，压制网纹，镀硬铬。（选装瓷网纹辊、网线 300-600 目任选）

5、印刷相位及轴向调整：相位采用行星齿轮式结构，PLC 触摸屏控制及电动字式 360 度调整（停机、开机均可调整），相位固定装置，电磁离合制动，确保机 组移动过程中印刷相位不会变化，印刷辊轴向横移采用 PLC 触摸屏及电动数字调 整，调整范围共±10mm（电脑限位）。

6、定墨间隙、印刷压辊，导纸辊间隙采用双级涡轮箱调整，刻度盘显示数值（0-10mm），调整轻便具有自锁功能（选装间隙调整 PLC 电控）。

7、擦版复位功能，电脑记忆印刷位置，擦版后自动复位。

8、网纹辊配合送纸系统，气压式升降装置（送纸时网纹辊按单元顺序依次落下，避免印刷版多次蘸墨，停止送纸时，按单元顺序依次抬起电脑设时间）。

9、设有缺墨报警装置，实时监测供墨系统工作状态。

开槽部：

1、预压轮，经预压后的纸板不易破裂。

2、上压线轮包裹聚氨酯，不会损坏纸板。

3、单轴双刀开槽，箱高调整采用 PLC及数字式电动调整，触摸屏控制

4、开槽相位采用 PLC 及电动数字输入式 360 度调整，相位电机变频器控制，停机及运行均可调整。（也可选用 PLC 及触摸屏调整）

5、开槽刀座及压线轮横向移动采用同步电动调整。PLC 触摸屏调整，直接输入纸箱尺寸，自动调整。

6、压痕间隙及刀轴间隙调整采用自锁结构。

7、开槽刀箱高调整有防碰撞保护装置，不会损坏机器。

8、各开槽刀座横移有防碰撞保护装置（电子式）

9、开槽刀宽度 7mm，合金材质，经热处理，研磨，齿形开槽刀，双片式修边刀，刀口锋利，精度高。

10、可配手提打孔模座。

模切部：

1、胶垫辊：离心浇铸钢制筒体，电脑动平衡校正，表面研磨，镀硬铬。

2、模切辊：离心浇铸钢制筒体，电脑动平衡校正，表面研磨，镀硬铬。（选装：免 版模切开槽钢制刀模，做常规箱开槽，切角使用，具备箱高同步调整功能）

3、模切辊相位及轴向调整，相位调整采用行星齿轮式结构，PLC 触摸屏控制及电 动数字式 360 度调整，轴向横移采用 PLC 触摸屏及电动数字式调整，调整范围± 15mm。

4、胶垫辊切消修复机构，胶垫可多次重复使用，可大幅节约使用成本。

5、差速补偿装置，自动调节胶垫辊转数，使模切的纸箱与刀模形状完全一致。

6、胶垫辊机械式横向±40mm 游动装置，提高模切胶垫的使用寿命。
