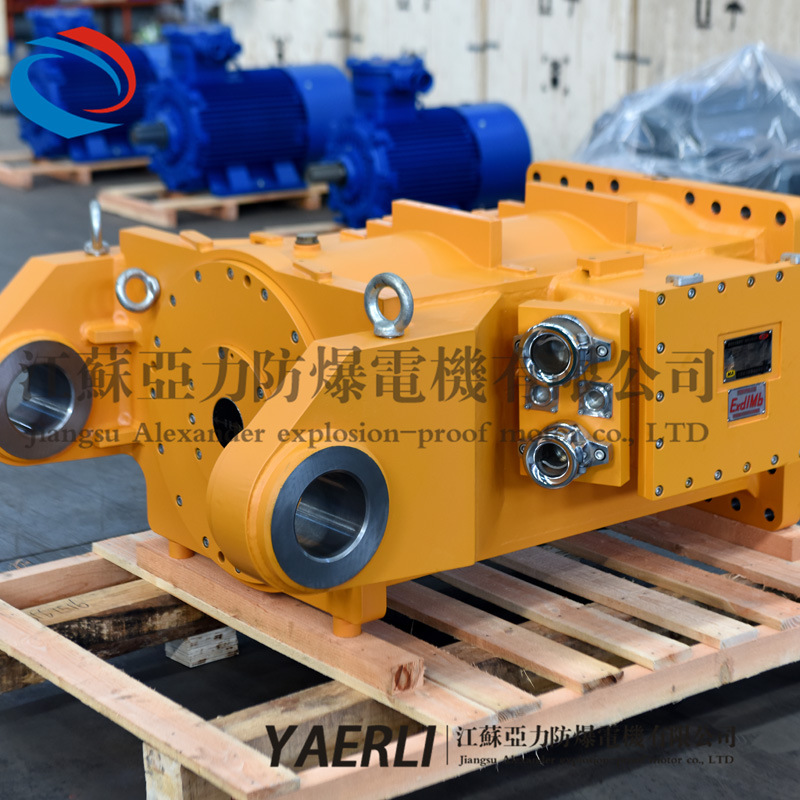

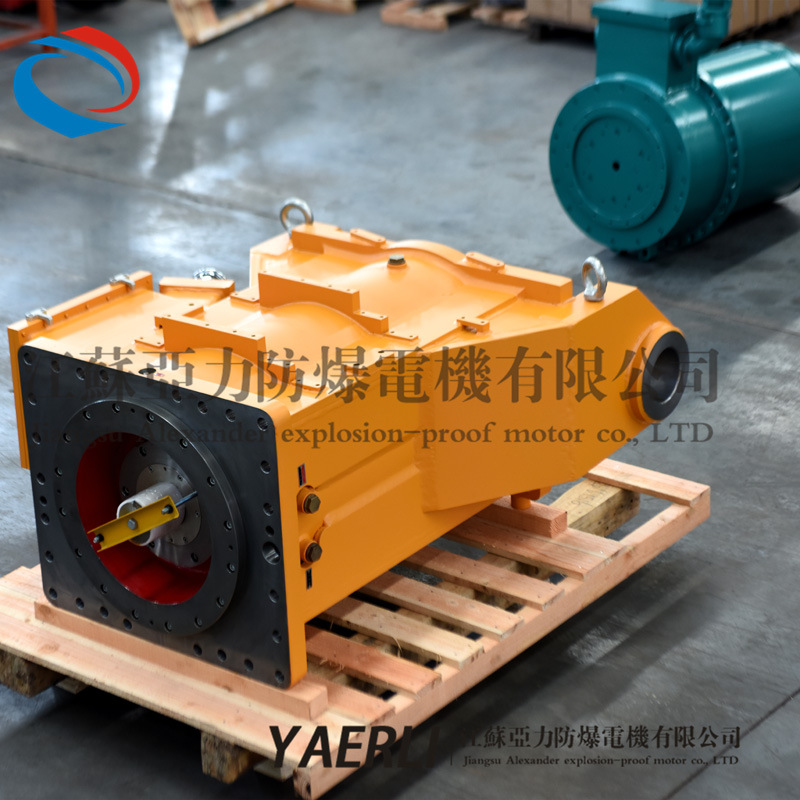

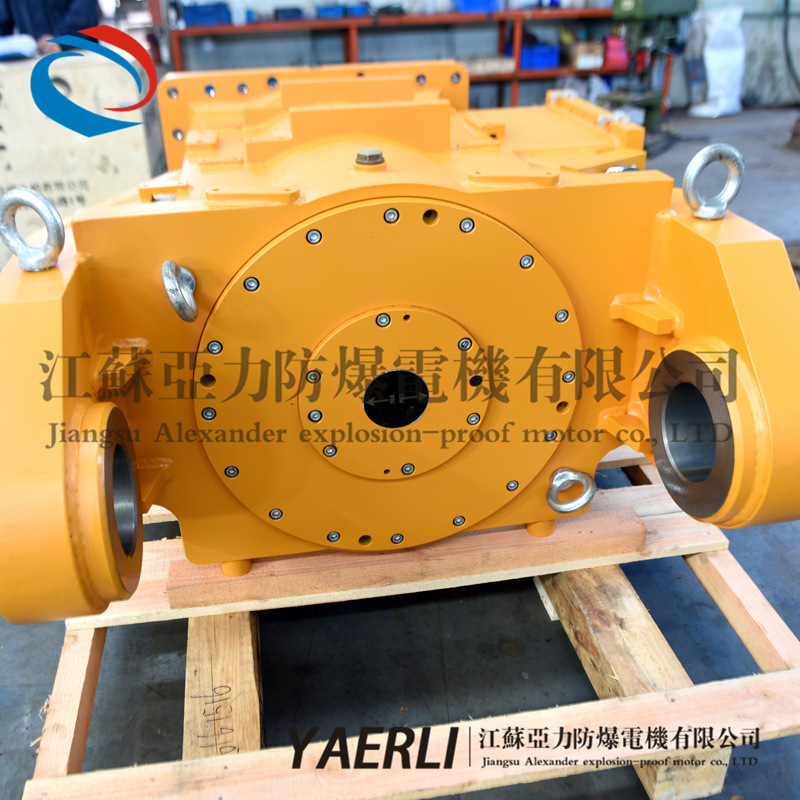

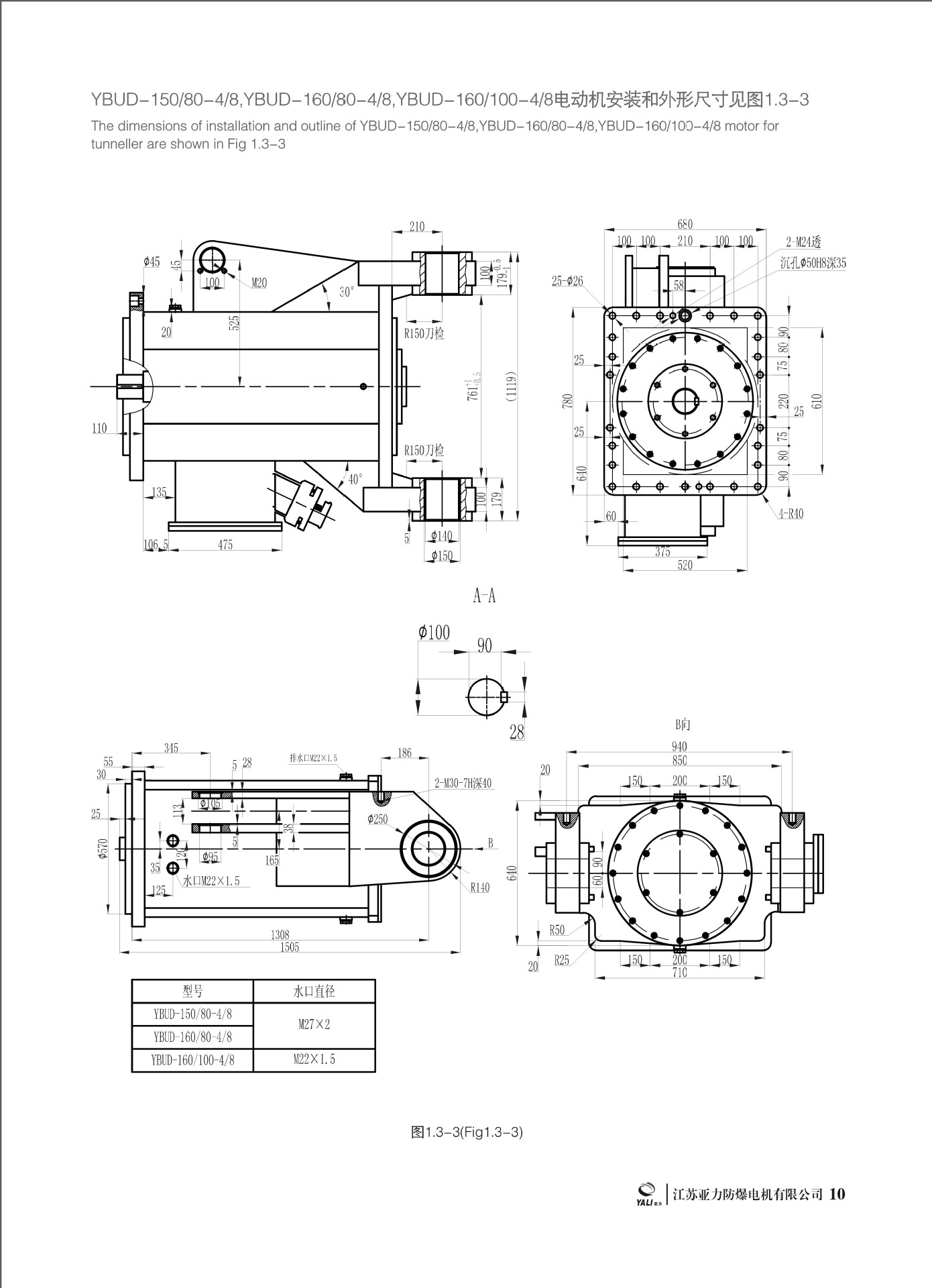

定制电动机 三相异步电动机 掘进电机YBUD-160/100KW-4/8防爆机

电机概述

    YBU、YBUS、YBUD系列掘进机用隔爆型电动机
是煤矿断面煤及办煤岩巷道的掘进机配套专用电机，主要适用于煤矿有瓦斯爆炸的危险场所。电动机采用双绕组双速恒功率设计，机座和掘进机支架机电一体化设计技术，具有力能指标高、温升裕度打、噪声低、振动小、运行可靠、使用维护方便等特点。

按冷却方式分空冷IC411的YBU系列，水冷IC3W7的YBUS系列和YBUD系列，按转速分为氮素YBU系列和YBUS系列，双速YBUD系列。

YBU,YBUS,YNUD系列掘进机用隔爆型三相异步电动机（以下简称电动机）适合于煤矿井下掘进机用隔爆型三相异步电动机，分截割电机、泵站电机、铲板电机、二运电机等。可在海拔不超过1000米，环境温度-20°C~+40°C（风冷电机）0°C~+40°C（水冷电机），相对湿度不大于95%（在温度25°C时），且含有甲烷和爆炸性气体混合物的矿井中安全

型号意义

电动机型号代表意义示例：YB U D - 100 -4
        YB----隔爆型三相异步电动机

         U----掘进机用

        D----多速

       100----功率KW

      4----极数

3使用条件

3.1电动机使用环境条件

电动机在下列条件下,应能额定运行：

A)海拔不超过1000m

B)对于空气冷却的电动机,环境空气温度为-20℃~+40C;对于水冷却的电动机,环境空气温度为0C~+40℃。

C)空气相对湿度不大于95%RH(在25℃时);

D)具有甲烷混合物及煤尘爆炸危险的煤矿井下

4技术特征

4.1主要性能

4.1.1防爆型式:矿用隔爆型

4.1.2防爆标志: ExdI Mb

根据工作面使用条件,防护等级可达到IP55-1P67。

5结构特征

本电动机为矿用隔爆型,外壳売水冷结构,总体防护等级为IP44。电动机由机売、带绕组的定子铁心、转子、端盖、轴承等零部件组成。

5.1机壳结构

机壳采用Q235-A钢板焊接而成。

5.2定子结构

定子为外压装形式。采用散嵌绕组,H级绝缘,真空压力浸漆工艺。

5.3转子结构

转子为铸铝转子,具有良好的符合采煤工作面工况条件的电气性能。

5.4轴及端盖结构

电动机轴材质为合金钢,轴伸为平键。前端盖为HT250铸造结构。

5.5轴承与密封结构

本电动机米用二轴承结构,轴伸端为NU314,轴承室内、外侧均设有密封结构,其中外侧为骨架油封;出线端为6314轴承,内盖密封结构为毛毡油封。

5.6接线盒结构

接线盒安装在后端盖上,内设6个接线柱,可以进行660/380V电压的星角变换。

6订货须知

6.1订货时须详细写明型号、功率、电压、数量、到达站名、单位、联系人。如需订购备品备件,应在订货时同时提出。

6.2在用户按照使用说明书的规定,正确地使用与存放电动机的情况下,制造厂保证电动机在使用的一年内,同时出厂日期不超过两年,能良好地运行。如在此期间内电动机因制造质量不良而损坏和不能正常工作时,制造厂承诺无偿地为用户修理或更换零部件,而不承担其它任何责任。
