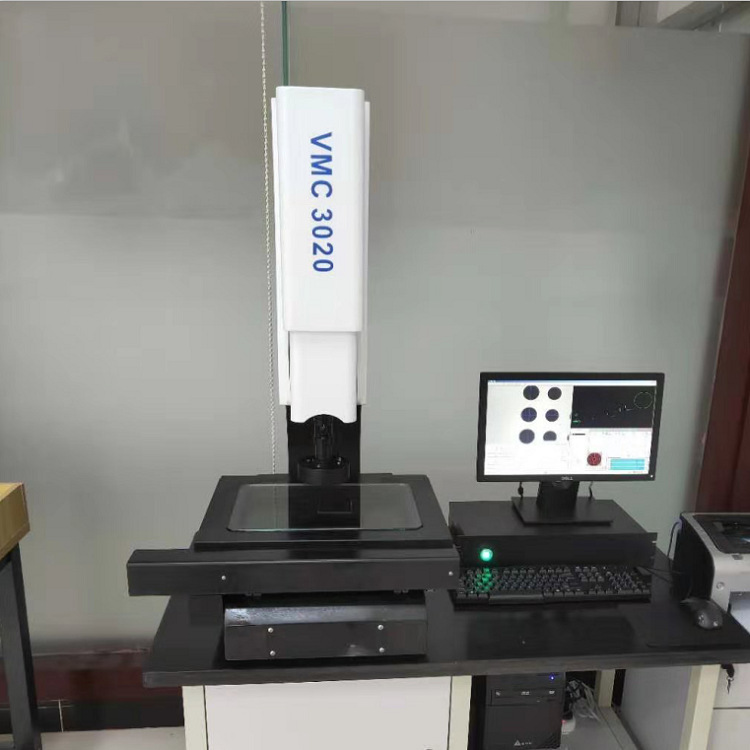

厂家产销 VMS-3020 二次元影像测量仪 手动光学投影轮廓仪
商品属性
产地
广东东莞
是否进口
否
订货号
VMS-3020
加工定制
否
货号
VMS-3020
品牌
昊泰
型号
VMS-2010,VMS-3020,VMS-4030,VMS-5040
分辨率
0.001（mm）
测量行程
300*200（mm）
放大倍率
128
操作方式
程序控制
测量精度
1u
外形尺寸（长*宽*高）
600*500*800（mm）
是否跨境出口专供货源
否
VMS-3020高精度2.5D手动光学投影轮廓二次元影像测量仪的品质特征：
*精密光学尺，分辨率为0.001MM
*无需电脑，直接连接显示器，有十字线描准功能，配DC3000数据处理器
*能对线，圆，弧，角度的测量，与常规投影仪相比,使用寿命更长，高清晰画面提高了测量精度，可连续变倍（30-220倍）
*高精度花岗底座，立柱，工作台保证拥有极高的稳定性及刚性。
*两层工作台设计，精密级V型导轨，保证拥有极高的机械精度。
*摩擦精度传动，灵敏可靠，无背隙，并可快速移动。
*高品质光学系统和高分辨率CCD，确保拥有高品质的测量画面。
*LED环形表面冷光源及轮廓冷光源。避免工作发热产生变形。
VMS-3020高精度2.5D手动光学投影轮廓二次元影像测量仪的技术参数：
|
仪器型号 |
3020M/N/A |
|
|
工作台 |
大理石台尺寸(mm) |
500*350 |
|
玻璃台尺寸(mm) |
350×260 |
|
|
测量行程(mm) |
300(X)×200(Y) |
|
|
Z轴调焦行程(mm) |
150 |
|
|
测量与瞄准系统 |
摄像机（CCD）彩色1/3″SONY芯片组41万像素 |
|
|
变焦物镜倍率:0.7-4.5X工作距离:90mm |
||
|
视频放大倍率:30-225X显示分辨率:0.001mm |
||
|
专用测量软件 |
||
|
示值误差 |
X.Y≤(3+L/200)um Z≤(4+L/150)um(L为被测长度单位:mm) |
|
|
照明系统 |
表面光源及透射光源均为LED，亮度可调。 |
|
|
外形尺寸(mm) (长×宽×高) |
820×580×1100 |
|
|
仪器重量（kg） |
225 |
|
|
仪器电源 |
220V（AC）50HZ |
|
|
注：M－手动 N－电动 A－全自动 |
||
