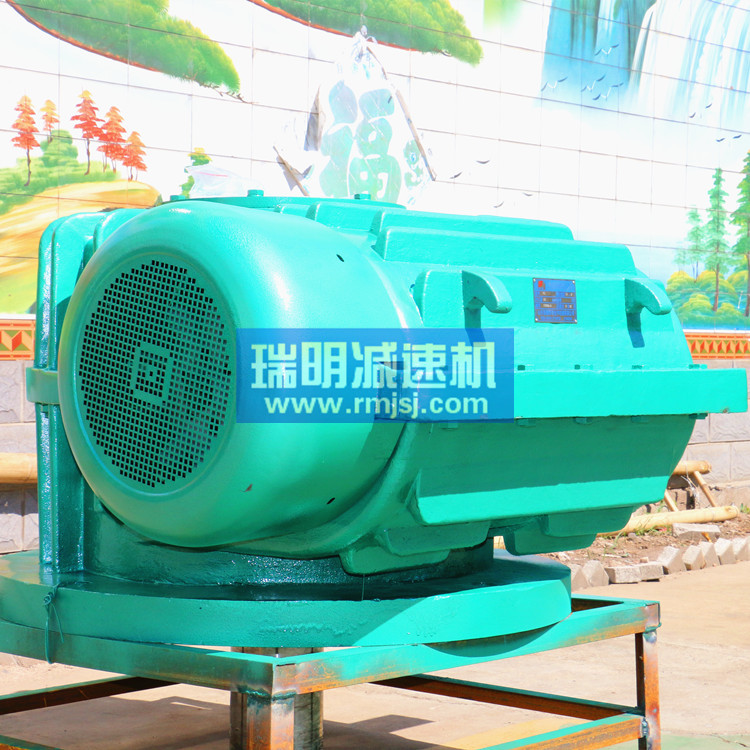

高效节能二次包络减速机 德州瑞明PWS80平面二次包络减速机

PWS系列平面二次包络环面蜗杆减速机

    产品概述：PW型平面二次包络环面蜗杆减速机（GB/T16444-2008）其蜗杆齿面是以一个平面为母面，通过相对圆周运动，包络出环面蜗杆的齿面，再以蜗杆的齿面为母线，通过相对运动包络出蜗轮的齿面，称为平面二次包络环面蜗杆副。包括PWU、PWO、PWS型三种形式，适用于冶金、矿山、起重、运输、石油、化工、建筑等行业机械设备的减速传动。

   工作条件：两轴交角为90°；蜗杆转速不超过1500r/min；工作环境温度为0~40oC，当环境温度低于0oC或高于40oC时，启动前润滑油要相应加热或冷却；蜗杆轴可正、反向运转。

内部采用平面二次包络环面蜗杆传动技术，该蜗轮蜗杆具有以下优点：

•节能降耗

•使用寿命长

•承载能力强

•接触齿数多

•结构紧凑合理

•噪音低平稳啮合

•高质量材质及热处理方法

产品特点介绍

    平面二次包络环面蜗杆传动是一种新型蜗杆传动装置，荣获国家二等发明奖。平面二次包络蜗杆副是以一个平面为母面，通过相对圆周运动，包络出环面蜗杆的齿面，然后再以蜗杆的齿面为母面，通过相对运动包络出蜗轮的齿面而形成的。用这种方法加工出的平面二次包络蜗杆副，具有以下特征：

    •蜗杆采用合金钢40Cr、42CrMo、38CrMoAl调质及离子氮化处理，齿面经硬化处理后，精准磨制而成，齿面硬度高（HRC≥58）粗糙度低（Ra≥0.8）齿形精度高，表面光滑。

    •蜗杆与蜗轮的啮合为多齿接触，齿面接触面积大，并且有瞬时双线接触，接触线总长度长，齿面接触区可达70%以上。

    •因蜗杆为环面蜗杆，与蜗轮同时啮合齿数多。

    •加工过程与成形原理吻合度高，传动精度高。

    •啮合面的综合曲率半径大。

    •接触线与相对速度方向夹角大，啮合中容易 形成动压油膜及保持性好，减少齿面磨损。

    •蜗轮采用锡青铜ZCuSn10Pb1离心浇铸，耐磨损。

    •综上，平面二次包络环面蜗杆副和普通蜗杆副相比，承载能力大，传动效率高，使用寿命长。

    （一）型号与标记

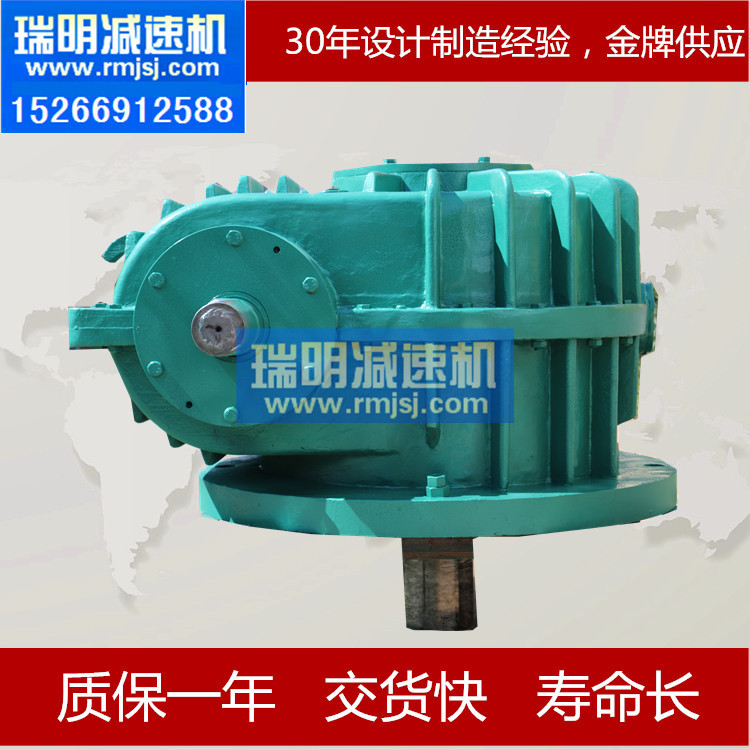

      1、型号：PWS型—蜗杆在蜗轮之侧平面二次包络环面蜗杆减速机

      2、标记：
    (二）PWS型减速机

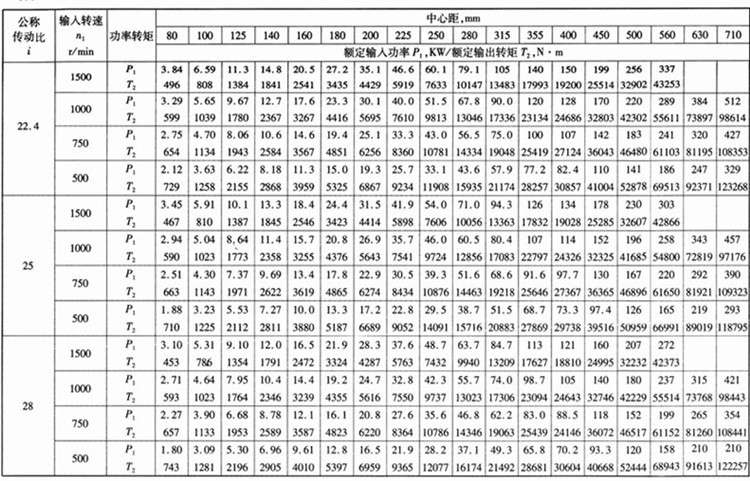

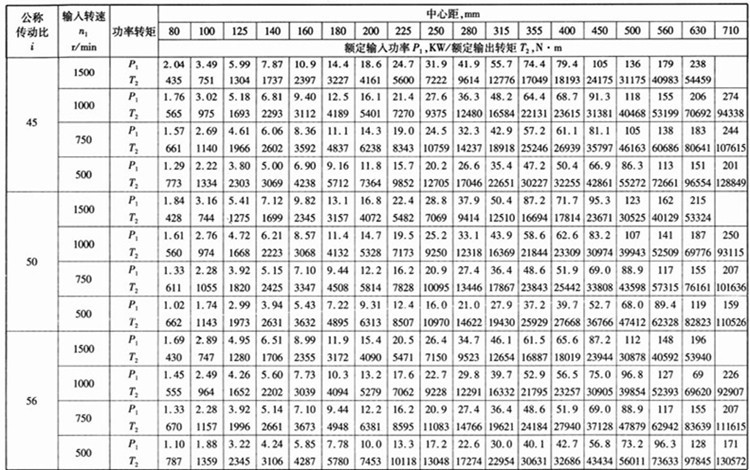

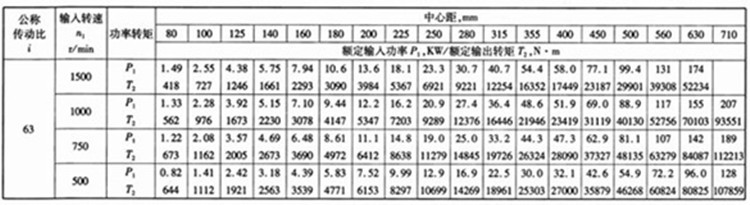

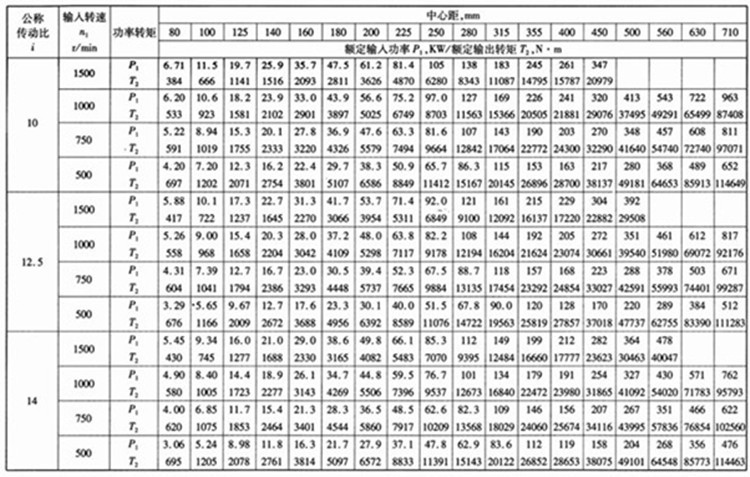

    PWS型平面二次包络环面蜗杆减速机主要尺寸见图5和表5

PWS型平面二次包络环面蜗杆减速机—蜗轮蜗杆减速机

PWS型平面二次包络环面蜗杆减速机—蜗轮蜗杆减速机

PWS型平面二次包络环面蜗杆减速机—蜗轮蜗杆减速机


PWS型平面二次包络环面蜗杆减速机—蜗轮蜗杆减速机

PWS型平面二次包络环面蜗杆减速机—蜗轮蜗杆减速机

PWS型平面二次包络环面蜗杆减速机—蜗轮蜗杆减速机

PWS型平面二次包络环面蜗杆减速机—蜗轮蜗杆减速机

下单即表示您对“下单指南”的理解与认同，请仔细阅读。

1、你们产品含税包邮吗？
    是的，含17%增值税。但因为是批发价格所以不含运费的，具体运费请参照页面中”关于物流“。

2、你们产品可以直接拍吗？
    因减速机产品不属于大众产品，请拍前请务必咨询客服确认型号、电机功率、速比、安装尺寸等信息，否则拍下无效。
3、你们用得电机是纯铜线的吗？
    我们的电机都是全铜线国标大厂电机，坚决杜绝全铝、半铜铝、铜包铝电机。

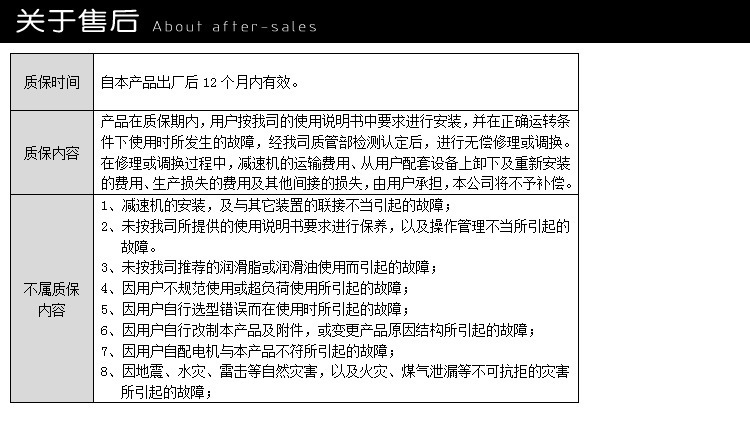

4、你们是怎么质保的？
    产品质保一年。但不承担因此造成耽误客户使用的直接或间接损失。一年之后有偿服务。

5、你们所说的正规发票是指？
    正规发票是指为您开具17%增值税发票，但需要您提供贵司的开票资料等信息。
6、你们减速机与进口减速机有什么区别？
    安装尺寸一致，性价比更高。

7、还没有购买你们的减速机，可以咨询你们技术问题吗？
    可以。并且我公司承接各类减速机非标设计、定做、安装等服务。

8、你们会提供安装尺寸图吗？
    我们会为您订购的每一台减速机提供安装尺寸图。

9、你们减速机和展示图片相同吗？
    我们不可能把所有型号的产品照片都拍上来，这一点还请谅解，但我们提供产品的安装尺寸图，如果您对外观有特殊要求请与客服联系。减速机图片的颜色只做参考，不同产品可能颜色会不同。

10、你们多久可以发货，有现货吗？
    标准产品在15-18个工作日，由于对产品质量严格把控所以时间上是没有办法提前的，因此也没有现货。如果很急请提前与客服联系。如果您要求非标产品或者新研发产品，交货期另议。

11、你们减速机是怎么发货的？
    由于减速机多半体积大，重量重，因此发货通常是通过专线物流自提，如需要送货上门需要另加费用，具体与客服联系。
