带表塞规选型指南


带表塞规 电子塞规 智能OD塞规 气动测头

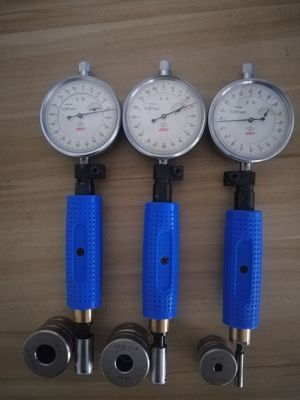

一、 带表塞规简介

带表塞规主要用于大批量生产中的孔径测量。优点是：1、自动定中心，简单易用，对操作者要求低,检测结果没有人为误差。2、没有电线，气管等，现场移动方便。3、线性好，精度高,重复性可达1um。

标准带表塞规可测量直径范围为：7＜D≤270。超出范围的需要非标订做，交货期及价格，依据加工难度确定。

每支带表塞规的最大测量范围:S6型、D6型和FB型的塞规头为150um，S10型 、D10型的塞规头为200um。

二、 带表塞规的组成

带表塞规由四部分组成：显示部、手柄、塞规头、校对环规。

由于客户需求不同，需要按四部分分别报价。

三、 带表塞规各组成部分介绍及报价

1、 显示部

显示部有三种形式：笔式传感器、指针式(度盘式)量表或数显式量表。

标配数显式量表为：国产数显千分表，测量范围为12.7mm分辨率0.001mm,可现货供应。

其他各种量表，只要装夹尺寸为Φ8H8，皆可使用，可由用户自行选择购买，我公司免费为其安装调试。

配笔式传感器时，手柄必须选用EH-V型手柄，并且需要配备用于笔式传感器显示部分的电箱，电子柱，电脑等，最好配备上、下限两个环规。不同厂家的笔式传感器显示部分不同，详见各厂家笔式传感器的介绍。

2、 手柄

手柄共六款型号：

MH6-51型（钢质简易小手柄）、MH6-150型(不带表罩)、MH6-150-P型(带表罩)手柄，用于连接6型(包括S6型，D6型和FB6型)塞规头(具体选哪一种由客户喜好确定)。尺寸详见样本1-6页。

MH10-150型(不带表罩)、MH10-150-P型(带表罩)手柄，用于连接10型(包括S10型，D10型和FB10型)塞规头（具体选哪一种由客户喜好确定）。尺寸详见样本1-6页。

EH-V型(电子塞规形式手柄)，用于安装笔式传感器使用。尺寸详见样本1-7页

3、 塞规头

塞规头共三种型式：S型、FB型、D型。塞规头的规格为：被测孔径的名义尺寸加下偏差。如被测尺寸为：Φ30（+0.01/-0.005），则塞规头规格为：Φ29.995

S型：尺寸详见样本1-3页，为标准型，只要孔的有效深度比塞规头测子到端面距离大于2mm，就可使用。

FB型：尺寸详见样本1-5页，为浅盲孔型，主要用于浅盲孔内径的测量。只要孔有效深度比塞规头测子到端面距离大于2mm，就可使用。

D型：尺寸详见样本1-4页，为通孔型，主要用于有效深度比较大的通孔的内径测量,需要非标订做。

4、 校对环规

校对环规的型号为QSN-B/C/D型，尺寸详见样本3-8页中校对环规（光滑）部分。由于B/C/D型只与外形有关，和客户需求无关。所以在订货或报价时可以省略，只标明QSN型即可。

环规的规格也由被测孔径的名义尺寸和偏差值决定。一般来说，取下限环规，规格为被测孔径的名义尺寸加下偏差。如被测尺寸为：Φ30（+0.01/-0.005），则环规规格为：Φ29.995。对于客户对环规有特殊要求的，按客户要求执行。
