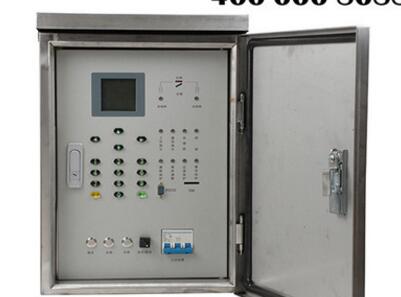

HG803弹操机构重合闸控制器

HG803馈线终端，是专为10kV、20kV户外断路器、重合器设计的控制设备。实现断路器的遥测数据采集、电流保护、重合闸、远程通讯、远程遥控操作、本地遥控操作、本地按钮操作、开关状态采集等。支持多种通讯方式，便于选择构建配网自动化系统。支持手动、远方电池活化功能；液晶显示直观方便。
HG803三遥馈线终端(电压时间型)是专为中压户外负荷开关设计的控制设备。当开关负荷侧发生相间短路故障、单相接地故障时，配合上级开关，按照电压-时间型配电自动化方案实现切除故障线路、缩小停电范围；快速实现非故障线路恢复供电。
HG803三遥馈线终端(电压时间型)实现开关的遥测数据采集、开关状态采集、远程通讯、远程遥控操作、本地遥控操作、本地维护等。
产品通过电力工业电力设备及仪表质量检验测试中心的功能测试、规约测试及电磁兼容的全面测试。



HG803馈线终端，是专为10kV、20kV户外断路器、重合器设计的控制设备。实现断路器的遥测数据采集、电流保护、重合闸、远程通讯、远程遥控操作、本地遥控操作、本地按钮操作、开关状态采集等。支持多种通讯方式，便于选择构建配网自动化系统。支持手动、远方电池活化功能；液晶显示直观方便。
HG803三遥馈线终端(电压时间型)是专为中压户外负荷开关设计的控制设备。当开关负荷侧发生相间短路故障、单相接地故障时，配合上级开关，按照电压-时间型配电自动化方案实现切除故障线路、缩小停电范围；快速实现非故障线路恢复供电。
HG803三遥馈线终端(电压时间型)实现开关的遥测数据采集、开关状态采集、远程通讯、远程遥控操作、本地遥控操作、本地维护等。
产品通过电力工业电力设备及仪表质量检验测试中心的功能测试、规约测试及电磁兼容的全面测试。

全工业级设计，适应户外环境要求



集电流保护、重合闸、无线遥控、本地控制、状态采集、通讯等功能于一体。



IGBT控制输出，快速切断故障源。



液晶显示、全数字按键，使用更方便



故障录波功能，便于故障分析



航空插座连接断路器，安装维护简单方便



遥测功能

采集开关三相交流电压

采集零序电压

采集三相电流

采集零序电流

采集有功功率、无功功率、功率因数

采集操作电压

采集电池电压

采集馈线故障时短路电流、零序电流或零序电压

遥信功能

采集开关位置双遥信信号（常开和常闭节点）

采集开关储能状态

采集操作按钮状态（合闸、分闸）

采集本地/远方状态

电池活化状态指示

门禁开关状态指示

保护动作软遥信信息

终端自检软遥信信息

开关操作机构异常软遥信信息

开关故障软遥信信息

工作电源异常软遥信信息（PT电源失电遥信）

电池欠压告警软遥信信息

电池欠压切除软遥信信息

遥测越限告警软遥信信息

遥控功能

支持远程通讯对开关的分合闸操作

支持短距离无线PDA对开关的分合闸操作

支持短距离无线遥控对开关的分合闸操作

遥控保持时间可设置

本地操作

支持本地手动操作旋钮对开关分合闸操作

具备就地/远方切换开关和控制出口硬压板

通过液晶显示器操作控制出口软压板投退

电流保护功能

三段式相间短路保护

反时限过流保护

零序电流保护

非电量保护功能

温度、轻瓦斯、重瓦斯

自动控制功能

具备双路电源输入和自动切换功能

上电自动合闸功能 失压自动分闸功能

双侧电源闭锁合闸

远程通讯功能

支持光纤以太网

支持GSM短信功能 支持GPRS无线公网

支持中压载波

支持DL/T634.5101-2002、DL/T634.5104-2002等多种规约

支持参数、定值的远方修改
