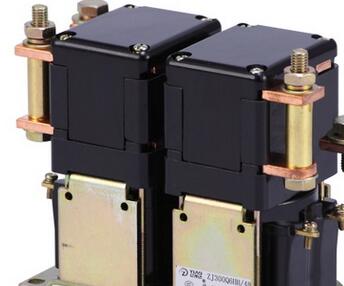

换向接触器、换相接触器（GE300）ZJQ6

序号

NO.

参数名称Parameters

产品代号Product code

ZJ400Y2H系列series

1

环境温度 Ambient temperature:

（-40～+60）℃

2

相对湿度 Relative humidity:

+20℃达98%（Up to 98% at +20℃）

3

固定处的振动

Vibration freq.at the fixed position:

(10～200)HZ、加速度

Acceleration≤3.5g

4

冲击 Shocking

(60～100)次/分、加速度≤4g

(60～100)time/minute、Acceleration≤4g

5

安装位置Mounting directions

任意Optional

序号

NO.

参数名称Parameters

产品代号Product code

ZJ300Q系列series

1

线圈额定电压Rated coil volt (V DC)

12

24

30

48

60

80

120

2

线圈功耗Coil Power dissipation (W)

20～30

3

(20±5)℃下，冷态动作电压

Operating volt in cold state at

（20±5）℃(V)

吸合

Pick-up

不大于线圈额定电压的70%

Not above 70% of rated coil volt

释放

Release

线圈额定电压的（5～40）%

Rated coil volt

4

电源电压波动范围

Fluctuating range of power supply volt

（85%～110%）额定电压

（85%～110%） rated volt

5

主触点电路额定电压

Rated volt of contact circuit (V DC)

60VDC

6

主触点电路额定负载电流

Rated load current of contact circuit (A)

300A

7

100A负载下主触点接触压降

Contact volt dro of contact at 100A

≤50mV

8

抗电强度Puncture(volt) strength

50Hz,1000V AC,1min

9

主触点最大通断能力

Max. make-break ability of contact

通断1次4倍额定负载电流，通电时间(Connect four times rated load current, make and break once for )5ms

10

电寿命Electric life

50,000次Ops

11

机械寿命Mechanical life

100,000次Ops

12

工作规范Working duty

连续Continuous
