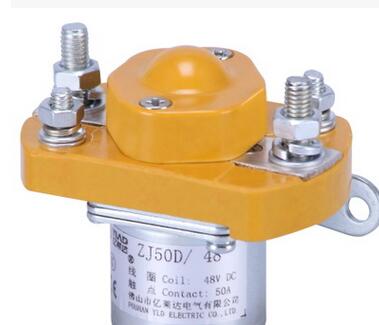

ZJ50D直流接触器

序号

NO.

参数名称Parameters

产品代号Product code

ZJ50D系列series

1

环境温度Ambient temperature:

（-40～+60）℃

2

相对湿度Relative humidity:

+20℃达98%（Up to 98% at +20℃）

3

固定处的振动

Vibration freq .at the fixed position:

(10～200)HZ、加速度Acceleration≤3.5g

4

冲击Shocking

(60～100)次/分、加速度≤4g

time/minute、Acceleration≤4g

5

安装位置Mounting directions

任意Optional

序号

NO.

参数名称Parameters

产品代号Product code

ZJ50D系列series

1

线圈额定电压Rated coil volt(V DC)

12

24

30

48

60

72

120

2

20℃额定电压下线圈维持电流keep the coil current under rated voltat 20℃(A)

0.7

0.4

0.3

0.3

0.2

0.2

0.1

3

线圈功耗Coil Power dissipation(W)

8～10

4

(20±5)℃下，冷态动作电压Operating volt in cold state at（20±5）℃(V)

吸合Pick-up

不大于线圈额定电压的70%

Not above 70% of rated coil volt

释放Release

线圈额定电压的（5～40）%

Rated coil volt（5～40）%

5

电源电压波动范围Fluctuating range of power supply volt

（85%～110%）额定电压

（85%～110%）rated volt

6

主触点电路额定电压Rated volt of contact circuit(V DC)

60VDC

7

主触点电路额定负载电流Rated load current of contact circuit(A)

50A

8

50A负载下主触点接触压降Contact volt dro of contact at 50A:

≤50mV

9

主触点最大通断能力Max. make-break ability of contact

通断1次4倍额定负载电流，通电时间(Connect four times rated load current, make and break once for )5ms

10

额定电压下最大动作时间 (mS)

Max. operating time at rated volt(ms) (coil with no suppression circuit)

吸合Pick-up

30 mS

释放Release

30 mS

11

触点最大弹跳时间Max. bounce times when contact breaks(mS)

3 mS

12

抗电强度Puncture(volt) strength

50Hz,1000V AC,1min

13

电寿命Electric life(τ=0.001S) (次)(cycles)

10,000

14

机械寿命Mechanical life

100,000次Ops

15

工作规范Working duty

连续Continuous
