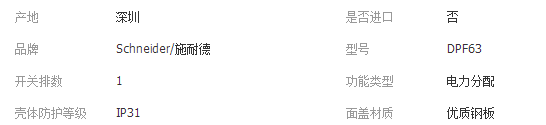

智能配电单元

 一、概述

      A、直流系统：提供A、B 8路-48V直流电源输出，具有精密监控装置，可对进线，出线全电量进行实时监控（出线监控为可选功能），具有RS485接口，上传到服务中心，进行远程监控。通过选用不同的空开配置，可满足分布式和分体工基站等各种场景配电需求；内置直流防雷模块，提供防雷保护功能；提供防雷告警信号，及时上报防雷告警信息；标准19寸机柜式3U高度。

     B、 交流系统：提供A、B 8路交流220V电源输出，具有精密监控装置，可对A、B两路的进线电压、电流、负载比、有功功率、有功电能等参数进行监测。并可对防雷器状态实时监测。出线开关的电压、电流、负载比、有功功率、电能、绝缘电阻等参数进行监测（出线监控为可选功能）。具有RS485接口，上传到服务中心，进行远程监控。通过选用不同的空开配置，可满足分布式和分体工基站等各种场景配电需求；内置交流防雷模块，提供防雷保护功能；提供防雷告警信号，及时上报防雷告警信息；标准19寸机柜式3U高度。

二、性能指标

2.1 直流系统

2.2 交流系统

2.3 面板接口图与接口说明

三、 监控介绍：

3.1功能特点

 ★  全模块化设计，内置两套完全独立的热备份冗余电源系统，每个采集模块独立工作；

★  采用工业级32位ARM处理器，技术先进、可靠性高、运算处理能力强；

★  4.3英寸、65K色的工业级彩色触摸屏，功能强大的全中文界面、菜单简洁友好、操作便捷；

★  进线监测：Ⅰ+Ⅱ两路进线的电压、电流、负载比、有功功率、有功电能等参数；

★  开关监测（可选功能）：Ⅰ+Ⅱ两路的进线开关状态、防雷器状态、最大96路出线开关状态实时监测；

★  出线开关状态监测自动识别未上电的支路，无须将其屏蔽。可采用干接点或湿接点（电压监视）检测模式，每个支路常开或常闭告警在系统菜单中能够单独设定（可选功能）；

★  完备的声光告警功能，支持外接电源灯（绿灯）和总告警灯（红灯）输出；

★  具有手动、自动止铃和延时响铃功能，可暂时关闭告警铃声，但不阻塞新的告警事件；

★  查询并列表显示当前告警事件，可手动清除测试产生的开关事件；

★  查询并列表显示历史告警事件，断电保存的最大记录条数为1000条；

★  高等级ESD防护的RS485接口，支持Modbus协议，可统一接入动环管理平台实现集中监控；

★  具备在线升级功能，系统软件可以通过网管接口自动升级，无需拆卸；

 3.2 监控界面

3.2. 1   进线监测界面

     系统初始化完成后自动进入进线监测界面（图1），通过翻页按钮显示各项测量参数。当有新告警触发铃声时，通过“止铃”按钮可将铃声暂时关闭，有新的告警事件会再次触发铃声。底部的状态栏左侧显示了总告警灯和蜂鸣器的状态。

图1 进线监测

3.2.2    出线监测界面

     出线监测页面（图2）。该页面显示了出线的所有测量参数，通过底部按钮切换至其他支路。设备名称可在系统菜单->出线设置中编辑修改，最大支持8个中文字符。

图2 出线监测

3.2.3  开关监测界面（可选功能）

     开关监测页面（图3），该页面显示了系统的开关拓扑图结构。绿色方块表示该路开关正常，红色方块表示该路开关故障，灰色方块表示该路开关未启用。开关监测电路采用识别事件变化的方式：开关上电认为该路工作正常，显示绿色方块；当开关产生跳闸变化时认为该路出现故障，显示红色方块。未使用的支路自动识别为未启用状态，无须将其屏蔽。
