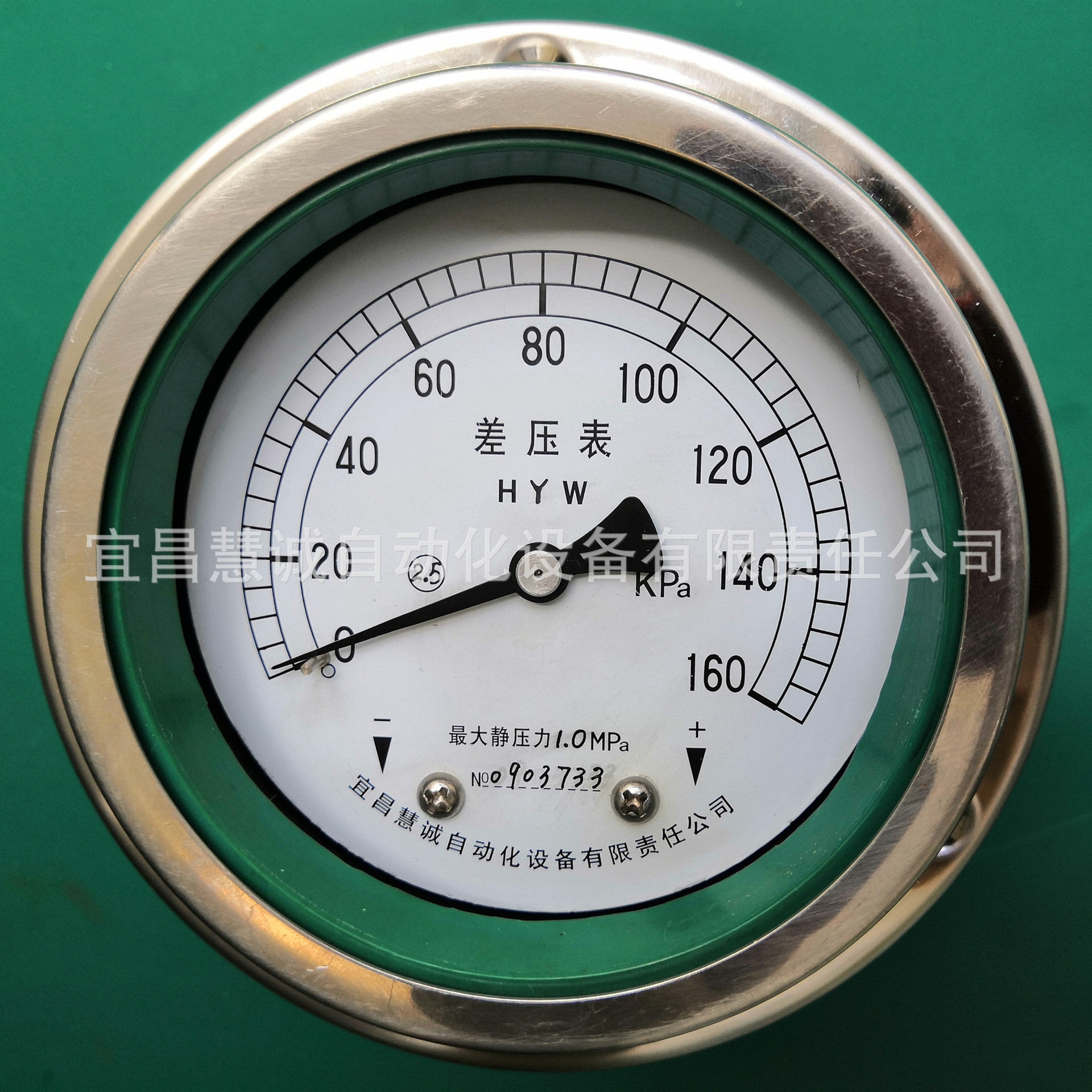

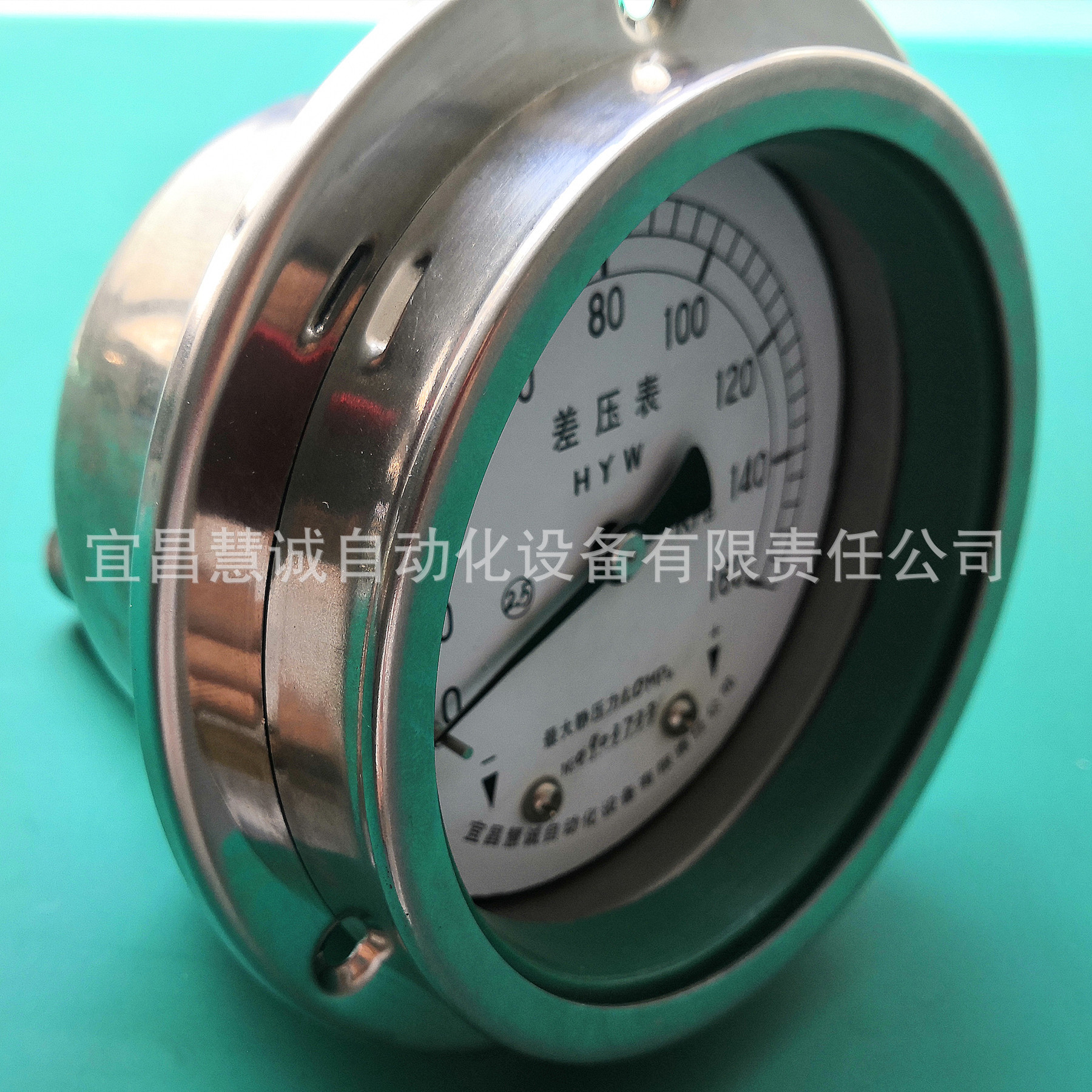

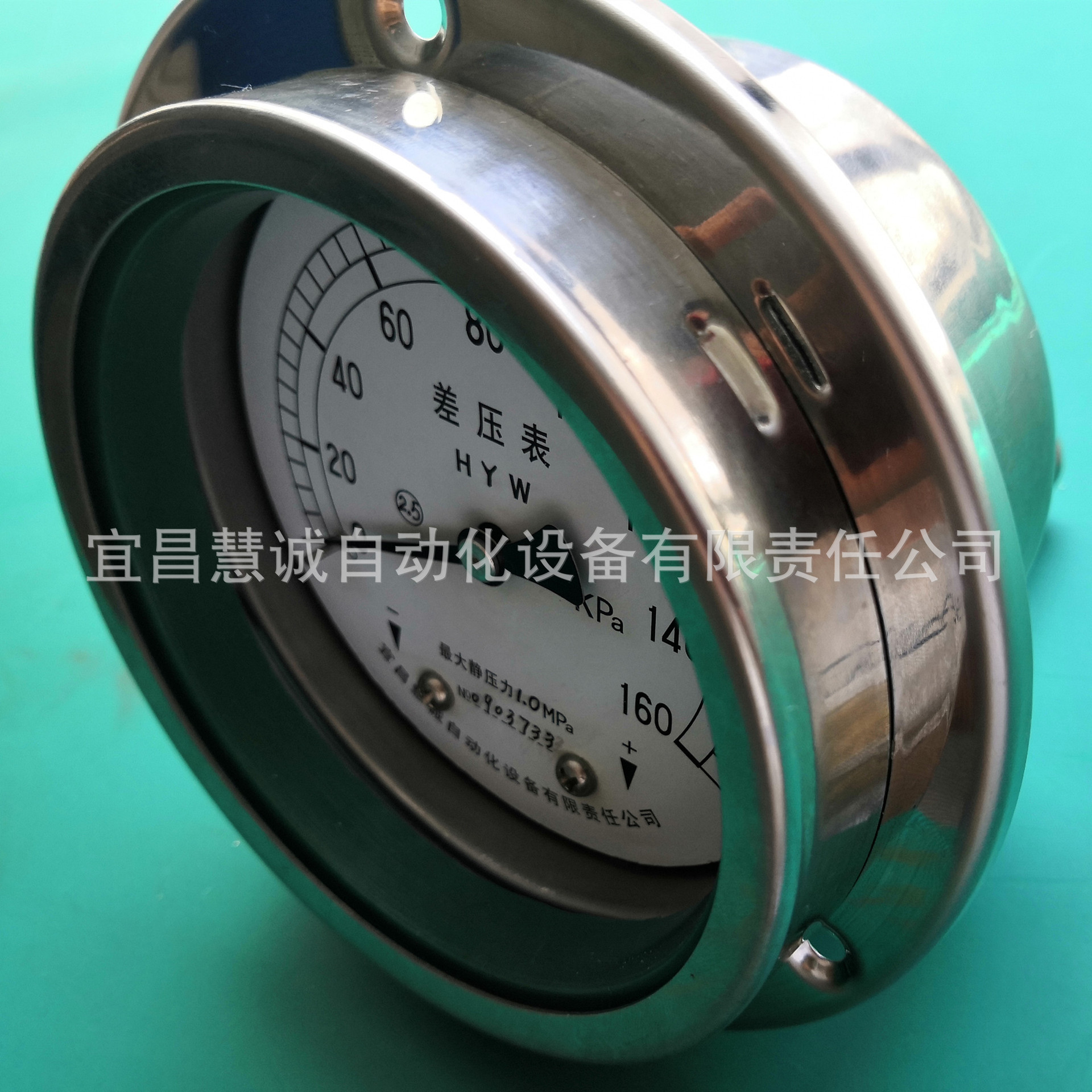

轴向差压表，带边压差表，0-60kpa铠装压差计，气态微压差表是在吸收借鉴日本、德国同类仪表的基础上融入本公司的优化设计的精良差压仪表。按照用户需要，可做成普通型、工业标准型、抗振型、带电接点输出型和高温型等多种类型差压仪表。以其较高的性价比可成为同类进口仪表的理想替代品。本仪表按结构分为波座管差压表、膜盒差压表、弹簧管差压表三大类型。
一、压差表，压差计，微压差表原理：
压差表，压差计，微压差表同时感受高低压力，通过内部转换机构使高低压力的差值由指针直接指示出来。适用于测量同一压力源或不同压力源的非结晶和凝固、有或无腐蚀性的液体、气体或蒸汽等介质的压力差值。有极高的工作可靠性、稳定性和抗腐蚀性。
二、差压表，压差表，压差计，微压差表用途：
压差表，压差计，微压差表广泛应用于化工、化纤、冶金、电力、水利、电厂发电机组、核电等工业部门的工艺流程中测量各种液(气)体介质的差压、流量等参数。在石化、电力等企业的差压测量，主要用在如离心机、压缩机润滑系统及过滤器的差压测量等关键系统中。还可用在测量鼓风机、药厂、电子厂洁净室洁净房的正负压差，暖通空调，净化空调，净化工作台，净化风淋室专用表，风速，炉压，孔板差压，汽包水位，液体放大器，液压系统，洁净空调过滤网压差的检测，环保除尘设备、空压机压差检测等部位。也可用于检测锅炉通风、气体、液体 、燃烧过程中的空气煤气比值控制、自动阀控制、血压、呼吸压力、管道和各种实验等设备的差压测量。
三、差压表，压差表，压差计，微压差表性能特点：
1、压差表，压差计，微压差表为全不锈钢结构,全不锈钢结构耐腐蚀性能强；
2、压差表，压差计，微压差表为对称设计，耐静压力高，抗过载能力强；
3、压差表，压差计，微压差表采用专用高性能弹性元件，传动误差小，指示控制精度高；
4、有极高的工作可靠性和稳定性；
5、控压范围在零点至满量程内连续可调；
6、可带一位上下限报警开关输出。
四、差压表主要技术参数：
1、量程范围选型：
|
序号 |
量程 |
序号 |
量程 |
序号 |
量程 |
|
A |
0～6kPa 以内 |
G |
0～60kPa |
M |
0～600kPa |
|
B |
0～6kPa |
H |
0～100kPa |
N |
0～1.0MPa |
|
C |
0～10kPa |
I |
0～160kPa |
O |
0～1.6 MPa |
|
D |
0～16kPa |
J |
0～200kPa |
P |
0～2.5 MPa |
|
E |
0～25kPa |
K |
0～250kPa |
Q |
0～4.0 MPa |
|
F |
0～40kPa |
L |
0～400kPa |
R |
0～6.0 MPa |
2、差压表结构形式选型：
|
序号 |
结构形式 |
|
1 |
径向直接式（无边型） |
|
2 |
径向嵌装式（有边型） |
|
3 |
轴向直接式（无边型） |
|
4 |
轴向嵌装式（有边型） |
3、差压表表面积选型：
|
序号 |
表面积 |
|
Ⅰ |
60mm |
|
Ⅱ |
100mm |
|
Ⅲ |
150mm |
4、准确度选型:
|
序号 |
准确度 |
|
1 |
1.6 |
|
2 |
2.5 |
|
3 |
4.0 |
5、上限工作静压值选型：
|
序号 |
静压值 |
|
1 |
1.0MPa |
|
2 |
2.5MPa |
|
3 |
4.0MPa |
|
4 |
10MPa |
|
5 |
16MPa |
|
6 |
按用户要求制作 |
6、压力联结接口选型：
|
序号 |
静压值 |
|
1 |
外螺纹M20×1.5 |
|
2 |
外螺纹NPT1/4" |
|
3 |
外螺纹G1/2" |
|
4 |
按用户要求制作 |
8、相对湿度：≤85%；
9、导压系统材料：
1）、接头：不锈钢1Cr18Ni19T；不锈钢L316任意选择；
2）、膜片：不锈钢1Cr18Ni19T；不锈钢L316任意选择；
3）、波座管：不锈钢1Cr18Ni19T；不锈钢L316任意选择；

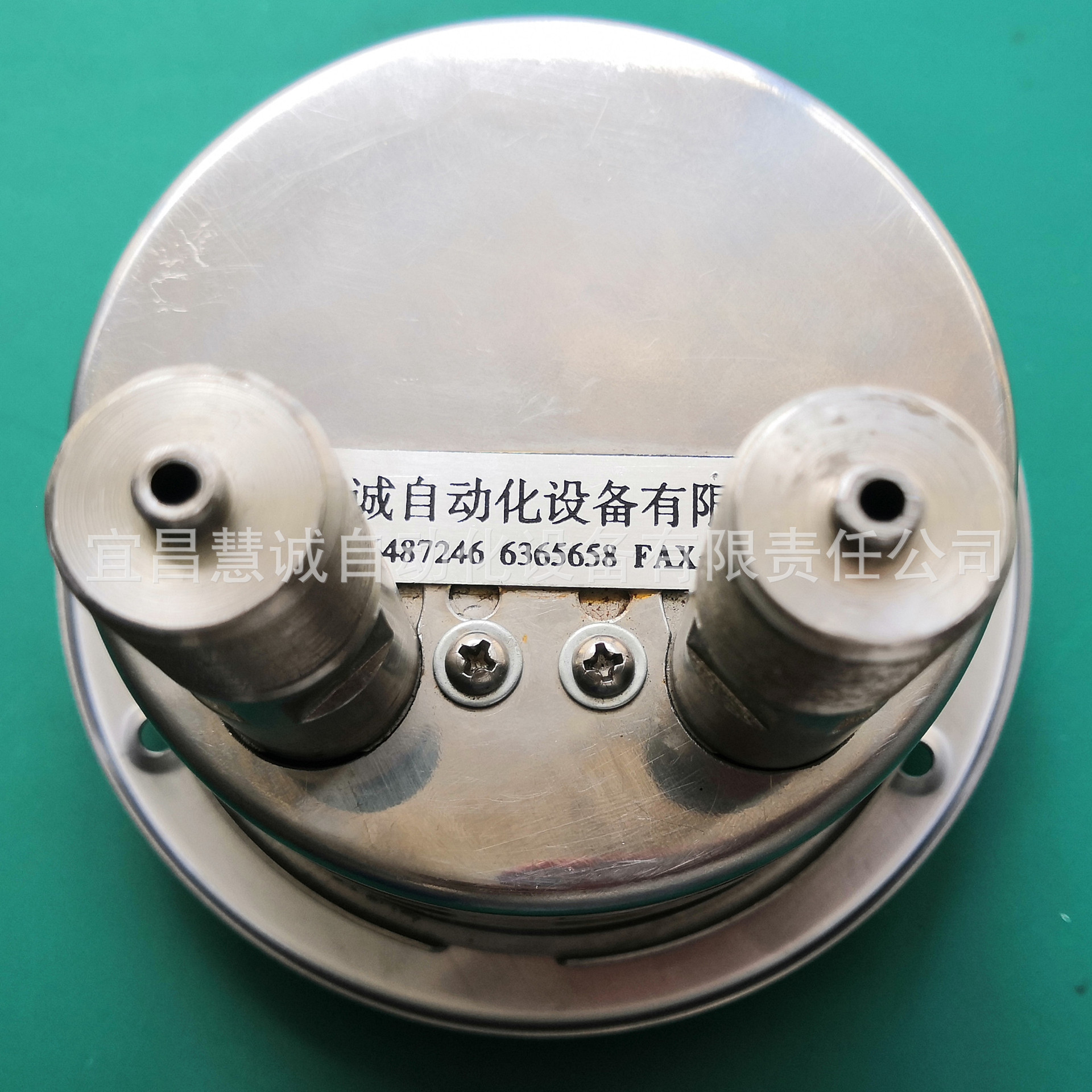

10、正负接头中心间距：60表面积30mm；100表面积45 mm；150表面积50 mm；
11、接头标记：高压接头为“+”，低压接头为“－”；且在连接过程中不要接反。
五、压差表，压差计，微压差表选型定货要求：
1、具体型号和使用功能；
2、现场使用环境条件及介质状态；
3、过程联接方式、接口形式及安装方式；
4、上限静压值和差压标度上限值；
5、用户其它的功能、参数要求。
六、压差表，压差计，微压差表安装指南：
1、安装方式多样化，铠装、管状均能正常工作。若安装在室外，应给予足够的防护。
2、介质温度过高时，可在接口前加螺旋冷凝管（定货时须注明，我厂可配套供应）。
3、如有特殊选型或安装请订货时注明和提供相关技术要求。
七、宜昌慧诚自动化设备有限责任公司还销售差压控制表。本产品除显示差压值以外，还带一路报警控制信号输出。
