可变面积流量计
一种全金属结构的浮子流量计
一种指示器类型：M9
三种电信号输出选择：ESK,ESK-Z,K
四种测量部件材质：不锈钢，哈氏合金，钛材，PTFE
简述
H系列流量计是适于测量液体、气体的全金属结构金属管浮子流量计。
相对应测量介质的某一流量，磁性浮子在测量管中对应一个浮子位置，这个浮子位置通过指示器中的磁钢耦合给指针，由刻度盘和指针读出相应的流量值。浮子流量计适用于垂直管道，介质低进上出的工艺流程。
坚固结构设计的H系列金属管浮子流量计可广泛应用于复杂，恶劣环境条件及各种介质条件的流量测量过程中。
特点
测量部分
·坚固的全金属结构设计型浮子流量计。
·采用独立、modular概念设计的测量管及指示器，更便于库存，维修和配件的更换。
·可选择不锈钢哈氏合金、钛材。PTFE材质测量系统。
·新型结构便于使用X射线进行焊缝的安全检查，低压力损失设计。
·短行程、小型结构设计，仪表总高250mm。
·新型磁铁耦合结构设计确保数据传输信号更加稳定。
·保温或伴热夹套。
·新型设计H系列流量计运行更加安全稳定可靠。
·更适合于恶劣环境和腐蚀严重的介质，具有良好的抗热性和抗震性。
H系列流量计
M8指示器功能和特点：
·在指示器中采用一块耦合磁钢完成流量指示、电信号转换和为控制流量波动而设计的阻尼
功能，使仪表运行更加稳定、可靠。
·采用模块式组合设计，可在现场快速的给仪表增加电信号输出、上下限开关、流量累计功
能各功能单元板为插装结构，具有更换部件简单、方便、定位准确的特点。解决了老型产
品由于各环节的人为因素而产生的故障以及至使仪表更换部件后精度降低的缺陷，使仪表
的可靠性得到很大提高。
·采用最新型的ESK II信号转换器兼有HART协议通讯功能。可用PC机或HART协议手
持通讯器现场进行技术参数的重新设定。
·可在就地流量指示型仪表内选择安装：
带4-20mA线性输出和HART协议并无磁滞后的ESK II信号转换器（本安型）
带有6位LED显示的流量累计单元板。
带有上限、下限报警开关的单元板（本安型）
电磁兼容性（EMC）
可变面积流量计
型号: H/.../M8/ESK
H/.../M8/ESK II
与89/336/EEC要求相一致，符合EN 50081-1:1993，EN 50082-2:1995标准以及NAMUR NE21/05/93的要求。
可变面积流量计
全金属模块化设计
用于各行业的气体和液体测量
·M8指示器内部的模块导轨可以插装所有要加装的电气部件。
·ESK, ESK II, K1或K2等电气部件和刻度盘均可很方便地插装到模块导轨上。
·要换模块时无需将介质断流。
·如介质超过仪表所允许的最高温度，只要安装一个适配器，指示器就可以用于新的介质条
件。
·测量部分可采用不同材料来适应不同的介质条件。
·流量计可根据用户要求加装阻尼装置和磁过滤器。

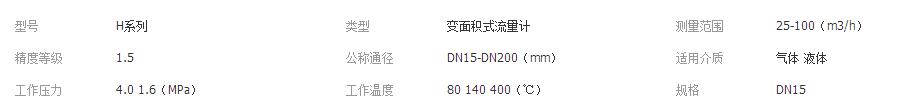

技术参数
|
仪表型号 H系列 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
测量范围（100%点值），从流量表选择 水（20℃） 25～100，0001/h 空气（1.013bar abs.20℃) 0.7～600m3/h |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
量程比 10:1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
精度等级 VDI/VDE 3513,Sh.2 H/RR，H258/C4/Ti 1.6 H / PTFE 2.5 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
测量管 H /RR，H258/C4/Ti 金属型测量管 H/ PTFE 孔板测量管 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
刻度盘分度 依据流量单位划分 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
浮子形状 H /RR，H258/C4/Ti 液体 CIV, DIV(根据要求可加阻尼装置） 气体 TIV,DIV,DIVT（根据要求可加阻尼装置） H / PTFE 液体、气体 E型浮子，锥形 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
测试压力为规定压力的1.3倍：仪表法兰最大的允许工作压力取决于测量介质的温度，其压力的规定依据相应的法兰标准：对于ANSI法兰，压力等级为150Ibs和300Ibs,参见ASME/ANSI B 16.5-1998标准；对于DIN法兰参见DIN2401第12部分。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
仪表口径 法兰连接 DN15-DN100 只对于H/RR,H/CA/Ti 带有保温夹套 DN15-DN100 食品型连接 DN15,DN25/PN40,DN50,DN80,DN100/PN25 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
连接 DIN 2501 法兰 DN15,DN25,DN50/PN40,DN80,DN100/PN16 ANSI B 16.5 法兰 1/2V'' - 4'' 150Ibs/或300Ibs/RF 只对于H/RR,H/CA/Ti 保温夹套法兰 DN15,DN25/PN40; 1/2'',1''/150Ibs/RF 保温夹夹套管 Ф12 DIN 11851 食品型 DN15,DN25/PN40,DN50,DN80,DN100/PN25 特殊类型 高压型和其他特殊型可根据用户要求提供 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
仪表高度 法兰连接（不包括垫圈） 250mm 食品型连接 300mm（只用于H258/RR) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
代号HT=高温型，括号中的介质温度只适用于温度≥100℃的耐热电缆
