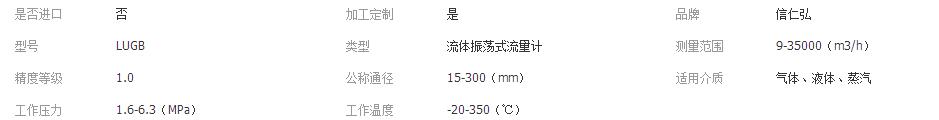

一、概述
LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。防爆型涡街流量传感器，采用的是本安防爆技术。电池供电的涡街流量计其防爆标志为“Ex iaⅡBT4”，适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用； 靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”，适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。
二、工作原理
LUGB涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。
图一：卡门涡街工作原理图 在一定雷诺数范围内（2×104～7×106）旋涡所产生的频率f与介质的平均速度V及旋涡发生体的迎流面宽度d之间有下列关系：
f＝St 式中St为斯特劳哈尔数，它是无量纲常数，当ReD=2×104～7×106时约为0.15～0.22，通过压电元件检测出旋涡产生的频率f，就可计算出平均流速V，从而确定管道内的体积流量：QV= A*V，,其中A为管道横截面积.
三、技术特点
我公司生产的涡街流量计是借鉴日本OVAL公司的产品设计理念结合国内企业的使用特点，经过多年的研发而推出的产品.本产品是按照日系国家标准JIS Z8766：2002《涡街流量计—流量测定方法》，进行生产的，因此我公司的涡街流量计有这国内同类产品没有的精准性和稳定性，除具备普通涡街流量计的特点外，还具有下述突出特点：
（1）本产品用日本OVAL公司的设计原理，发生体采用顶角朝前的三角柱设计，而非国内大多数厂家采用的梯型柱设计，虽增加了生产成本，但大大增加了产品的量程。另外三角柱的截面积、宽度、坡度和三角柱在表体中的位置均与管道直径成一定比例，使产品的精准度、稳定性等到了保证。
（2）自DN20起以上各规格：均采用表体与三角柱一次铸造完成，减少了测量孔因焊接三角柱而产生的变形，提高涡街信号的稳定性。
（3）自DN40起以上各规格均采用内置式结构，即将测量探头镶入三角柱内。国内只有少量的是大口径采用此结构，虽然增加了工艺难度，但却大大提高了产品的抗干扰能力。
（4）涡街信号的转换采用数字信号处理技术（DSP）突破了传统的模拟方法处理涡街信号的局限性，提高了涡街信号的检测灵敏度，加强了涡街流量计的抗震性能。
（5）由于采用了上述结构和数字信号处理技术，使得流量计的量程大大扩宽。一般情况下可达1：10 ~1：20，主要表现在下限流速明显降低，通常为普通涡街流量计的1/4—1/2.
（6）在规定的条件下，产品的技术性能和质量已达到或接近了国外先进涡街流量计的水平。
四、规格性能指标
|
规格 |
液体流量范围（m3/h） |
普通气体流量范围（m3/h） |
||
|
Qmin |
Qmax |
Qmin |
Qmax |
|
|
DN15 |
0.3 |
3 |
3 |
30 |
|
DN20 |
0.6 |
6 |
6 |
60 |
|
DN25 |
1.0 |
12 |
10 |
120 |
|
DN32 |
1.2 |
15 |
12 |
180 |
|
DN40 |
1.5 |
31 |
15 |
275 |
|
DN50 |
2.2 |
49 |
25 |
458 |
|
DN65 |
3.6 |
84 |
40 |
730 |
|
DN80 |
5.5 |
127 |
55 |
1008 |
|
DN100 |
8.5 |
198 |
85 |
1550 |
|
DN125 |
13.3 |
309 |
140 |
2566 |
|
DN150 |
19.1 |
445 |
190 |
3483 |
|
DN200 |
34 |
790 |
340 |
6230 |
|
DN250 |
70 |
900 |
700 |
9000 |
|
DN300 |
130 |
2100 |
1200 |
21000 |
|
DN350 |
180 |
2500 |
1500 |
25000 |
|
DN400 |
230 |
3400 |
2000 |
34000 |
注：表中的气体流量为工况条件下的体积流量
（2）上述液体和普通气体的流量是体积流量，若测量其质量流量则需知道液体或气体的密度。通过下公式Qm=Qv*P来计算：
Qm:被测流体的质量流量 （Kg/h） Qv:被测流体的体积流量 （m3/h）
P: 被测流体的密度 （kg/m3）
（3）蒸汽一般是测量其质量流量。前提条件是必须知道蒸汽的压力和温度，这样才能知道蒸汽的密度。从而通过体积流量利用上式推算出蒸汽的质量流量
