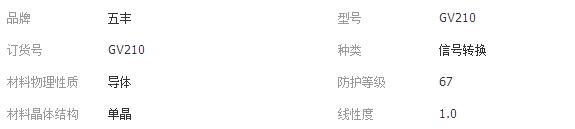

▉ 概述
本卡在吸收GV210信号转换分配器的优点基础之上，进行了技术创新并加强了实用功能，可实现单端与差分信号的切换，输入信号与输出信号高低电平切换，使能控制信号等功能，使能控制可实现转换卡一路信号分二路信号（可选择两路输入信号中的第一路或第二路信号同步转换隔离输出两路）和两路同步转换隔离输出三种工作模式，增强了转换卡的兼容性和多用性，满足不同条件下的的现场要求，同时采用了卡式模块盒,体积更小巧,实现了多功能的信号转换分配功能。
▉技术特性
|
名称 |
技术参数 |
名称 |
技术参数 |
|
工作电源 |
24v |
输入信号通道数 |
2组6通道，A、B、Z、A/、B/、Z/ |
|
输入信号类型 |
NPN,PNP,F,TTL,HTL |
输出信号类型 |
NPN,PNP,F,TTL,HTL |
|
输入信号波幅 |
5-24v可选 |
输出信号波幅 |
5-24V波幅可选 |
|
模块分路数 |
2路选2路可切换 |
输出信号通道数 |
2组6通道，A、B、Z、A/、B/、Z/ |
|
频率范围 |
不高于200K |
模式切换方式 |
低电平触发或高电平触发可选 |
|
外壳 |
根据尺寸 |
环境温度 |
-20-80度 |
|
安装方式 |
导轨安装 |
|
|
注意： 请仔细阅读本说明书，将拨码开关的位置及接线连接正确，防止烧坏本转化器或上下级设备，该转换卡输入侧切换为差分信号时，依次将A,A/,B,B/,Z,Z/接到端子上，切换为单端信号时，其接线只需分别接A+,B+,Z+即可；转换卡输出侧默认为差分信号，当输出侧需要单端信号时，接线分别接A+,B+,Z+。
▉接线定义及使用说明
1.编码器供电接线端，5V/24V请准确选择，否则容易烧毁传感器，认准传感器供电正负极。
2.请注意输出端外部供电地端与本转换器输出侧地端（GND）短接，否则信号采集失常。
3.请注意终端信号类型接法，详细阅读本说明书，确认连接无误后，方可上电！
